Пожарная сигнализация и автоматика дымоудаления на предприятии: принцип работы

На большинстве предприятий пожарная автоматика воспринимается как коробка с индикаторами в помещении охраны и набор датчиков под потолком. В реальности это распределенная система управления, которая в момент пожара за секунды выдает команды на десяток инженерных систем и определяет, чем закончится ближайшие пять минут.

Логика работы у нее всегда одинакова: обнаружить, принять решение, выдать команды и проконтролировать исполнение. Сложность прячется в деталях каждого этапа – в выборе извещателей, в алгоритме принятия решения и в согласовании работы систем между собой.

Разберем цепочку целиком: как обнаруживают пожар, почему одного сработавшего датчика бывает недостаточно, что и в каком порядке запускается, зачем в схеме нужны обратные клапаны вроде sl-laser.ru/catalog/klapany-vozdushnye/obratnye-pryamougolnye-sl-kopg-sl-kopn-sl-kopv/ и что проверяют при приемке.

Нормативная основа

Проектирование систем пожарной сигнализации и автоматизации противопожарной защиты ведется по СП 484.1311500.2020. Документ применяется с 1 марта 2021 года, действует с изменением, принятым в 2025 году, и задает как требования к оборудованию, так и логику формирования сигналов управления.

Смежные документы определяют оповещение и эвакуацию, противодымную вентиляцию и электроустановки систем защиты. Проект всегда выполняется по действующим редакциям: своды правил в этой области обновляются регулярно, и ссылка на устаревший документ в спецификации – типовое замечание при экспертизе.

Как обнаруживают пожар

Дымовые точечные извещатели

Самый распространенный тип. Реагируют на попадание дыма в оптическую камеру. Хорошо работают в офисах и чистых помещениях, плохо переносят пыль, конденсат и высокие потолки: пока дым дойдет до потолка и разбавится, пройдет время.

Линейные извещатели

Пара из излучателя и приемника или устройство с отражателем контролирует луч длиной в десятки метров. Решение для больших объемов – складов, цехов, спортивных залов. Требуют жесткого крепления: подвижка конструкции здания при температурных деформациях сбивает юстировку и дает ложные тревоги.

Тепловые извещатели

Срабатывают на достижение температуры или на скорость ее роста. Применяются там, где дымовые давали бы постоянные ложные сигналы: кухни, запыленные производства, помещения с выхлопом техники. Недостаток принципиальный – к моменту нагрева воздуха пожар уже развит.

Аспирационные системы

Воздух из защищаемого объема принудительно прокачивается по трубной сети через блок анализа. Обнаруживают возгорание на ранней стадии, работают в холодных складах и в помещениях с высокими потолками, где обычные датчики бесполезны. Стоят дороже и требуют обслуживания трубной сети.

Ручные извещатели

Обязательный элемент: человек, заметивший пожар, должен иметь возможность запустить систему вручную, не дожидаясь автоматики. Размещаются на путях эвакуации и у выходов.

Адресные и безадресные системы

В безадресной системе извещатели объединены в шлейф, и прибор видит сработку шлейфа целиком. Определить, какой именно датчик тревожит, можно только обходом помещений. На небольшом объекте это терпимо, на предприятии с десятками помещений – потеря времени в самый неподходящий момент.

Адресная система опрашивает каждое устройство по своему номеру. Прибор показывает конкретный извещатель, различает пожар и неисправность, видит запыление датчика до того, как тот начнет давать ложные сигналы. Линия связи часто выполняется кольцом с изоляторами короткого замыкания: обрыв или замыкание на участке не выводит из работы всю ветку, потому что опрос идет с двух сторон.

Для производственных объектов адресное решение стало практическим стандартом. Разница в цене оборудования компенсируется скоростью локализации и обслуживанием: система сама сообщает, какое устройство требует внимания.

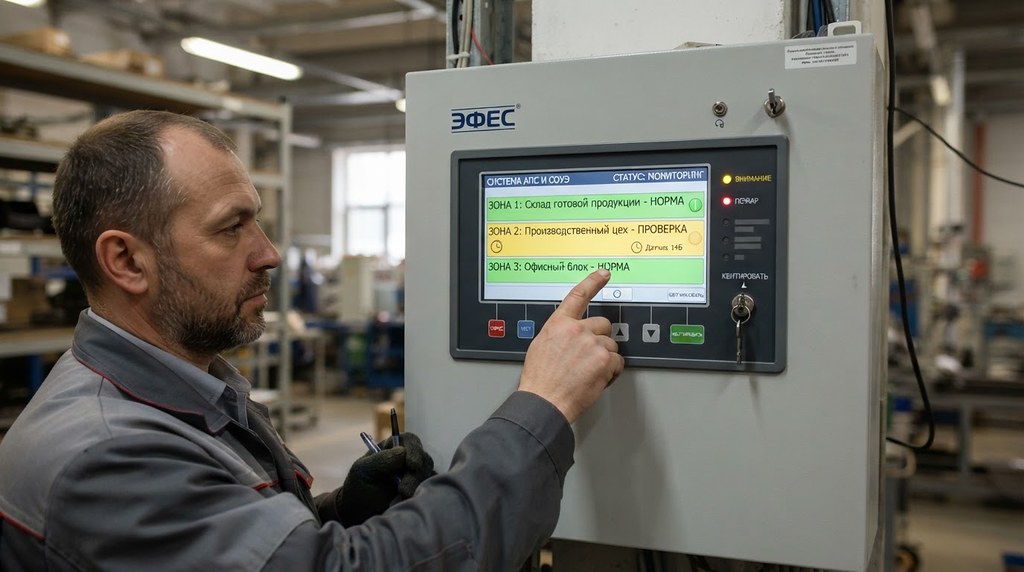

Что видит дежурный

Прибор отображает несколько состояний: норма, внимание при первом сработавшем извещателе, пожар при подтверждении, неисправность при проблемах с линией или питанием. Все события пишутся в журнал с отметкой времени, и именно этот журнал разбирают после ложных срабатываний, чтобы найти причину.

Как принимается решение

Прибор не запускает противопожарные системы по первому же сигналу. Причина простая: ложное срабатывание с запуском дымоудаления на действующем производстве стоит дорого, а иногда и опасно.

Поэтому нормы предусматривают разные алгоритмы принятия решения. Сигнал может формироваться от одного извещателя, от двух сработавших в одной зоне, а также с перезапросом состояния датчика – прибор сбрасывает извещатель и проверяет, повторится ли сигнал. Выбор алгоритма зависит от того, какими системами предстоит управлять и насколько тяжелы последствия ложного пуска.

Отдельно проектируются зоны контроля. Зона – это часть объекта, для которой формируется отдельный сигнал, и именно от нее зависит, в каком месте здания откроются дымовые клапаны. Ошибка в разбивке на зоны приводит к тому, что система отрабатывает, но не там, где горит.

Что запускается по сигналу

Порядок команд задается проектом и обычно выглядит так:

1. Включается система оповещения и управления эвакуацией: звук, речевые сообщения, световые указатели.
2. Отключается общеобменная вентиляция, а огнезадерживающие клапаны на ее воздуховодах закрываются, чтобы система не разносила дым по зданию.
3. Открываются дымовые клапаны в зоне очага и запускаются вентиляторы дымоудаления.
4. Включается подача компенсирующего воздуха и подпор в лестничные клетки и тамбур-шлюзы.
5. Разблокируются эвакуационные выходы и турникеты, лифты опускаются на основной посадочный этаж, останавливается технологическое оборудование по перечню.
6. Сигнал передается на пульт подразделения пожарной охраны и дежурному персоналу.

Важен не только состав команд, но и их последовательность с задержками. Дымоудаление, запущенное раньше, чем закроются огнезадерживающие клапаны общеобменной системы, работает вхолостую и разносит дым дальше. Такие нестыковки выявляются только при комплексном опробовании.

Зачем в схеме обратные клапаны

Когда часть вентиляторов останавливается, а часть, наоборот, запускается, в сети воздуховодов возникают перепады давления. Воздух и дым начинают идти туда, где меньше сопротивление, в том числе через остановленное оборудование в обратном направлении.

Обратный клапан пропускает поток в одну сторону и закрывается при попытке движения в противоположную. В системах предприятия он решает несколько задач: не дает наружному воздуху заходить через выключенную вытяжку, исключает переток между параллельно работающими установками, предотвращает движение дыма по остановленной ветке общеобменной системы.

Подбирают такие клапаны по сечению воздуховода и по монтажному положению – исполнения различаются для горизонтальных и вертикальных участков, поскольку от положения зависит работа створок под собственным весом. Гравитационные варианты работают без привода, что для аварийных сценариев плюс: им не нужно ни питание, ни команда.

Питание и живучесть

Приборы и исполнительные устройства получают питание по схеме повышенной надежности с резервированием и, как правило, с аккумуляторной поддержкой на нормируемое время работы в дежурном и тревожном режимах.

Линии связи и управления в системах противопожарной защиты выполняются огнестойкими кабелями с медными жилами, и работоспособность подтверждается для проводки в сборе, вместе с крепежом и коробками. Кроме того, шлейфы контролируются на обрыв и короткое замыкание: неисправность линии прибор обязан обнаружить и показать, а не молча потерять часть датчиков.

Пусконаладка и приемка

Настоящая проверка системы – комплексное опробование, при котором имитируется сработка в конкретной зоне и отслеживается вся цепочка: сигнал на приборе, оповещение, отключение вентиляции, положение клапанов, работа вентиляторов, состояние выходов и лифтов.

Результаты фиксируются протоколами, а расхождения с проектом устраняются до подписания акта. Отдельно проверяют обратную связь: прибор должен показывать фактическое положение устройств, а не факт выданной команды.

Эксплуатация

Системы содержатся в исправном состоянии, проверки проводятся с установленной периодичностью и оформляются документально. На практике половина проблем связана не с оборудованием, а с изменениями на объекте: переставили стеллажи и закрыли извещатель, смонтировали новую перегородку и разделили зону надвое, добавили вытяжку и нарушили баланс.

Ложные срабатывания нельзя лечить отключением шлейфа – это самый частый и самый опасный способ решения проблемы. Разбирают причину: запыленность, конденсат, неподходящий тип извещателя для условий помещения, механические воздействия.

Типичные ошибки

• Тип извещателя выбран без учета условий: дымовые в запыленном цехе или в холодном складе.
• Зоны контроля не совпадают с зонами дымоудаления, и система открывает клапаны не в том месте.
• Алгоритмы взаимодействия систем не проверялись комплексно, каждая подсистема сдавалась отдельно.
• Линии управления исполнительными устройствами выполнены обычным кабелем.
• Нет контроля положения клапанов, и о неисправности узнают только на очередной проверке.
• После перепланировки проект не актуализировали, а исполнительную схему не обновили.

Что проверить на предприятии

1. Соответствуют ли зоны контроля и зоны дымоудаления фактической планировке.
2. Проводилось ли комплексное опробование и когда именно.
3. Все ли извещатели доступны и не перекрыты оборудованием или стеллажами.
4. Есть ли контроль положения исполнительных устройств на приборе.
5. Чем выполнены линии питания и управления.
6. Ведется ли журнал и фиксируются ли ложные срабатывания с разбором причин.

Смотрите также:

Как правильно смазывать петли ворот фургона, чтобы избежать скрипа, коррозии и заклинивания http://euroelectrica.ru/kak-pravilno-smazyivat-petli-vorot-furgona-chtobyi-izbezhat-skripa-korrozii-i-zaklinivaniya/.

Интересное по теме: Как выбрать камеру машинного зрения для контроля качества продукции на конвейере

Советы в статье "Двухфакторная аутентификация как основа безопасности аккаунтов" здесь.

Пожарная автоматика ценна не наличием оборудования, а согласованностью действий в момент, когда времени на разбирательства нет. Проверяется эта согласованность единственным способом – реальным запуском на испытаниях.
