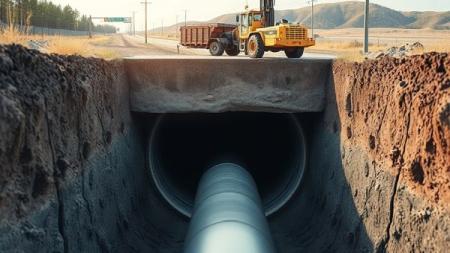

Как проходит горизонтальное направленное бурение под дорогой: основные этапы от пилотной скважины до протягивания коммуникации

Чтобы проложить трубу или кабель под оживлённой дорогой, не обязательно перекрывать движение и вскрывать асфальт. Горизонтальное направленное бурение позволяет пройти под препятствием по заранее рассчитанной траектории, а затем протянуть в готовый канал коммуникацию. Работы включают обследование площадки, пилотное бурение, расширение скважины и протяжку трубопровода или защитного футляра.

Технология подходит для прокладки водопровода, канализации, газовых сетей, кабельных линий и футляров для связи. Но сам факт, что установка может бурить под дорогой, ещё не означает, что маршрут можно выбрать «на глаз»: результат зависит от грунта, глубины, длины перехода, действующих подземных сетей и доступного места для техники.

Что проверяют до начала бурения

Подготовка начинается не с запуска установки, а с выяснения того, что находится под землёй и какие условия ждут бригаду на площадке. Для этого изучают проект, исполнительные схемы коммуникаций, геологические сведения и ограничения, установленные владельцем дороги. Если данных о грунтах недостаточно, могут потребоваться инженерные изыскания.

Особое внимание уделяют пересекающим маршрут сетям. Кабели, водопровод, газопровод и канализация способны проходить на разной глубине, а старые схемы не всегда точно отражают реальное положение труб. Поэтому трассу уточняют на месте, а в критических точках используют контрольные шурфы или другие согласованные способы проверки.

На этом же этапе определяют точки входа и выхода, длину перехода, глубину прохождения и радиус изгиба коммуникации. Важно учитывать не только саму дорогу, но и обочины, канавы, тротуары, соседние здания и ограничения для размещения техники. Чем теснее площадка, тем внимательнее приходится планировать направление бурения.

Важно: глубину и профиль перехода нельзя назначать по универсальной таблице без привязки к объекту. Их определяют проектом с учётом местных требований, инженерных сетей, дорожной конструкции и характеристик грунта.

Основные этапы горизонтального бурения

1. Разметка и подготовка площадок

На местности закрепляют начало и конец перехода, отмечают ось трассы и зоны, где будут работать установка и вспомогательная техника. Проверяют подъезд, устойчивость основания, наличие места для буровых штанг и ёмкостей с рабочим раствором. При необходимости организуют ограждение и согласуют порядок работ с владельцем дороги.

До старта также проверяют комплектность оборудования: буровую установку, штанги, буровую головку, систему подачи раствора и приборы контроля. Рабочая площадка должна позволять безопасно собирать и разбирать буровую плеть - последовательность соединённых штанг, которая по мере проходки удлиняется.

2. Пилотная скважина

Сначала буровая головка проходит пилотный канал от стартовой точки к приёмной. Её положение отслеживают специальным зондом и локатором: оператор получает сведения о направлении и глубине, а затем сопоставляет их с заданным профилем. Если требуется изменить курс, головку ориентируют нужным образом и корректируют траекторию движением штанг.

Рабочий раствор, часто называемый буровым, подают к головке через штанги. Он помогает выносить разрушенный грунт, охлаждает инструмент и поддерживает стенки скважины. Состав и режим подачи подбирают с учётом грунта и оборудования; чрезмерное давление или неподходящий раствор могут привести к выходу смеси на поверхность либо осложнить проходку.

3. Контроль пилотного прохода

После выхода головки в приёмной точке оценивают фактическое положение и глубину канала. Важно не только попасть в заданную точку, но и выдержать согласованный профиль по всей длине перехода. Резкие отклонения, слишком крутые изгибы и ошибки у входа или выхода могут затруднить последующее расширение и протяжку.

4. Расширение скважины

Пилотный канал обычно меньше диаметра будущей коммуникации, поэтому его увеличивают расширителем. Инструмент протягивают через скважину, одновременно вращая и подавая раствор. При необходимости расширение выполняют в несколько проходов, постепенно увеличивая диаметр.

Требуемый размер зависит от наружного диаметра трубы, длины перехода, грунтовых условий и способа протяжки. Слишком узкий канал повышает сопротивление и риск повреждения трубы. Необоснованно большое расширение, напротив, увеличивает объём вынутого грунта и может ухудшить устойчивость стенок. Поэтому размер и число проходов определяют специалисты по проекту и условиям на площадке.

5. Протягивание коммуникации

Трубу или футляр собирают на приёмной стороне, проверяют соединения и готовят к присоединению к расширителю. Затем плеть протягивают через скважину к буровой установке. Во время операции контролируют тяговое усилие, положение трубы и состояние соединений: рывки и превышение допустимой нагрузки могут повредить конструкцию.

Если внутри футляра будут размещаться кабели или несколько труб, их дальнейшую укладку выполняют в соответствии с проектом. После протяжки проверяют целостность коммуникации и фиксируют фактическое положение перехода в исполнительной документации. При необходимости проводят испытания, предусмотренные для конкретного вида сети.

Этапы и контрольные точки

От чего зависят срок и сложность работ

На продолжительность перехода влияют длина и диаметр коммуникации, состав грунта, глубина заложения, число этапов расширения и ограничения на площадке. Песок, глина, галечник и неоднородные насыпные грунты по-разному ведут себя при бурении. На одном объекте проходка может идти равномерно, на другом темп снизится из-за включений, обводнения или необходимости точнее обходить существующую сеть.

Нельзя надёжно оценить объём работ только по ширине дороги. Переход включает входную и выходную зоны, где формируют плавные участки траектории; кроме того, нужно пространство для монтажа и соединения трубы. Поэтому предварительную схему и стоимость уточняют после изучения проекта и обследования площадки.

Памятка заказчику

• Проверьте, есть ли актуальные схемы подземных коммуникаций, и уточните необходимость дополнительных обследований.
• Согласуйте точки входа и выхода, глубину и профиль перехода до мобилизации техники.
• Уточните, кто отвечает за организацию движения, ограждение площадки и взаимодействие с владельцем дороги.
• Обсудите материал, наружный диаметр и способ соединения трубы до начала бурения.
• Заранее определите, какие испытания и исполнительные документы потребуются после протяжки.

Практический совет: попросите подрядчика объяснить, как он будет контролировать положение головки и действовать при отклонении от проектной траектории. Понятный ответ должен опираться на конкретные приборы, контрольные точки и согласованный порядок действий.

Итог

Переход под дорогой методом горизонтального направленного бурения проходит в несколько связанных этапов: обследование и разметка, пилотная скважина, контроль траектории, расширение канала и протягивание коммуникации. Качество результата определяется не одной мощностью установки, а точностью подготовки, корректной работой с грунтом и контролем на каждом этапе.
