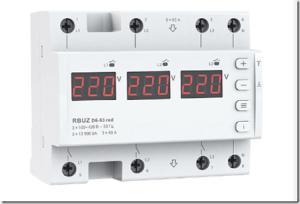

Трехфазное реле напряжения — принцип работы

Устройство данного реле позволяет контролировать напряжение 380 В трехфазных сетей. Трехфазное реле напряжения предназначено для отключения нагрузки при выходе питания сети из допустимых диапазонов. Это необходимо для защиты электрических приборов, исключать для них резкие перепады напряжения, от которых, в свою очередь, может перегорать (обрываться) нулевой провод, или замыкаться фазы на нейтрали, также перегружаться (перекашиваться) фазы с ненормальным перераспределением фазовых нагрузок.

Как работает

В трехфазном реле есть микроконтроллер.

Он как блок слежения, контролирует нагрузки по разности потенциалов отдельных фаз. Когда они превышают допустимую установленную норму на любом фазном проводе, в определенный момент срабатывает электромагнитная катушка реле по данной фазе.

Контакты на этом проводнике размыкаются, питание не поступает. При возвращении напряжения в норму, контакты снова замыкаются, и подача питания возобновляется.

Кроме уровня напряжения, реле отслеживает:

• Фазные перекосы которые вредят чувствительному оборудованию.
• Режимы, чтобы правильно чередовались фазы. При нарушения их порядка чередования может произойти аварийная ситуация, когда двигатель начнет вращаться в обратную сторону.

В любой такой ситуации произойдет отключение сети или фазы.

При восстановлении параметров, питание возобновится.

Режимы работы

Функционирование реле возможно в двух режимах:

• Синхронном – когда происходит отключение всех фаз после отклонения параметров на любой одной фазе. Такой режим нужен для сохранности электродвигателей, нагревательных трехфазных приборов.
• Асинхронном.
• Этот режим необходим, когда к трехфазной цепи подключены однофазные потребительские приборы. В таком случае трехфазное реле работает идентично трем однофазным. При неблагоприятных показателях питания, будет отключаться только конкретная фаза.

Таким образом, потребительское оборудование не только уберегается от аварийных ситуаций, но и продлевается его срок службы.

В современных устройствах трехфазные реле дополняются узлами для защиты от перегрузок, с индикаторами по текущим сетевым параметрам.

Они могут иметь блок для дистанционного управления с помощью мобильных приложений, или с подключением к автоматизированным системам управления.

Смотрите также:

Воздушно-пузырьковая пленка - что это и где применяется http://euroelectrica.ru/vozdushno-puzyirkovaya-plenka-chto-eto-i-gde-primenyaetsya/.

Интересное по теме: Чем лучше роликовый подшипник чем шариковый

Советы в статье "Многокомпрессорные холодильные агрегаты - что это за оборудование" здесь.

Дистанционное управление целесообразно в системах умного дома, а автоматизированное управление – в сложных технологических процессах.
