Троллейный шинопровод — что это и его монтаж

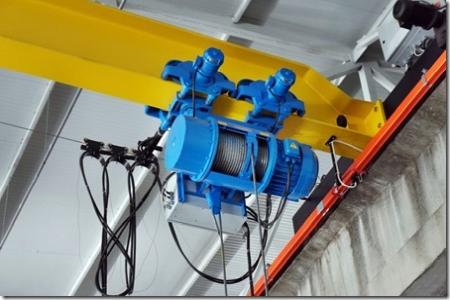

Троллейный шинопровод - это закрытая токопроводящая система, предназначенная для безопасной передачи электроэнергии подвижному оборудованию. Внутри изолированного корпуса размещаются токоведущие шины, а токосъемник перемещается вдоль них и подает питание на кран, тельфер, конвейерную тележку или другую мобильную установку. В отличие от обычного кабеля, такая система рассчитана на регулярное движение и не требует постоянного перематывания гибкого провода.
Проще говоря, шинопровод образует стационарную электрическую трассу, по которой движется токосъемная каретка. Она соединена кабелем с электродвигателем или шкафом управления. Когда оборудование перемещается, токосъемник скользит по контактным шинам, сохраняя электрическое соединение на всей длине пути. Конструкция подходит для цехов, складов, ремонтных площадок, козловых и мостовых кранов, автоматизированных линий и подъемных механизмов.
Главное преимущество решения - сочетание компактности, механической защищенности и удобства эксплуатации. Проводники закрыты корпусом, поэтому на них меньше воздействуют пыль, случайные удары и производственные загрязнения. При правильном подборе системы можно получить стабильное питание на трассе длиной в десятки и сотни метров, организовать несколько токосъемников и добавить секционные элементы без полной переделки всей линии.
Перед проектированием полезно изучить характеристики конкретного троллейного шинопровода: допустимый ток, число полюсов, степень защиты корпуса, тип токосъемника, радиус изгиба и способ крепления. Эти параметры определяют не только возможность подключения оборудования, но и ресурс всей системы. Ошибка в выборе сечения или механики перемещения часто проявляется уже после запуска - нагревом контактов, искрением и ускоренным износом щеток.
Из чего состоит система
Базовая конструкция включает секции шинопровода, токоведущие шины, соединительные узлы, торцевые заглушки, подвесы и токосъемники. Секции обычно выпускаются фиксированной длины, например 3 или 4 метра, а трасса собирается из нужного количества элементов. Для обхода препятствий применяют угловые или гибкие секции, если это предусмотрено производителем.
Токосъемник является рабочим элементом, который испытывает наибольшую механическую нагрузку. Его ролики или контактные вставки должны прижиматься к шинам с заданным усилием. Слишком слабый контакт вызывает перебои питания и дугообразование, чрезмерный - увеличивает сопротивление движению и ускоряет износ. Поэтому токосъемник подбирают не только по номинальному току, но и по скорости, направлению и характеру движения оборудования.
| Элемент | Назначение | На что обратить внимание |
|---|---|---|
| Секция шинопровода | Формирует токоведущую трассу | Длина, число полюсов, материал и допустимый ток |
| Токосъемник | Передает питание подвижному механизму | Совместимость, скорость движения, количество контактных вставок |
| Соединительный узел | Объединяет соседние секции | Качество электрического контакта и защита от случайного размыкания |
| Подвесы и кронштейны | Фиксируют систему на несущей конструкции | Шаг крепления, вибрации, несущая способность основания |
| Заглушки и вводы | Закрывают торцы и подключают кабель | Степень защиты и герметичность соединения |
Как выбрать троллейный шинопровод
Расчет начинают с электрической нагрузки. Нужно определить номинальный ток двигателя или группы потребителей, режим работы, пусковые токи и возможное одновременное включение нескольких механизмов. Для кранового оборудования особенно важен повторно-кратковременный режим: двигатель может включаться часто, а нагрузка на токопровод будет меняться в течение смены.
Номинал шинопровода не должен подбираться «впритык». Запас по току нужен для снижения нагрева и учета будущего расширения системы, однако чрезмерное увеличение сечения ведет к ненужным расходам и усложняет монтаж. Рабочий расчет выполняют с учетом температуры окружающей среды, длины трассы, способа прокладки и допустимого падения напряжения.
Для стандартных производственных помещений обычно достаточно исполнения с базовой защитой корпуса. В зонах с высокой запыленностью, влажностью, абразивными частицами или агрессивными парами требуется более защищенное исполнение. При этом заявленная степень IP должна соответствовать реальным условиям, а не только формально присутствовать в паспорте. Открытые участки, вводы и стыки должны иметь ту же защиту, что и основная система.
Критически важно: перед заказом необходимо проверить совместимость всех компонентов одной серии. Токосъемник, секции, стыки и подвесы разных систем могут выглядеть одинаково, но отличаться геометрией, усилием прижима и электрическими параметрами.
Монтаж: последовательность работ
Монтаж выполняют после проверки несущих конструкций и разметки трассы. Шинопровод нельзя крепить к элементам, которые заметно вибрируют, прогибаются или не рассчитаны на дополнительную нагрузку. Для крановых путей особенно важно заранее сопоставить ось движения токосъемника с осью шинопровода. Даже небольшой постоянный перекос приводит к боковому давлению на каретку и быстрому разрушению контактных вставок.
- Проверяют трассу. Уточняют длину, количество поворотов, места ввода питания, положение концевых участков и зоны обслуживания. На этом этапе также оставляют доступ к соединениям и токосъемникам.
- Устанавливают подвесы. Их размещают с шагом, указанным изготовителем. Если в документации приведен диапазон, выбирают меньший шаг для участков с вибрацией, поворотами и повышенной нагрузкой.
- Собирают секции. Элементы стыкуют без ударов и перекосов. Защитный корпус не должен использоваться как опора для затяжки соединения или как поверхность для выравнивания молотком.
- Проверяют электрические стыки. Контактные соединения затягивают с моментом из паспорта изделия. После сборки контролируют непрерывность защитного проводника и отсутствие переходного сопротивления выше допустимого значения.
- Монтируют токосъемник. Его соединяют с подвижным оборудованием гибким кабелем, оставляя запас для перемещения и исключая натяжение на крайних положениях.
- Подключают питание и защиту. Вводной аппарат выбирают по расчетному току и характеристикам нагрузки. Защитное заземление подключают до проведения пробного пуска.
- Проводят испытания. Сначала перемещают токосъемник вручную или на малой скорости, затем проверяют работу без нагрузки и под рабочей нагрузкой. Наблюдают за нагревом, шумом, рывками и состоянием контактов.
Точная технология зависит от конструкции конкретного изделия. Одни системы собираются с помощью болтовых стыков, другие используют специальные контактные зажимы. Универсальное правило остается неизменным: соединение должно одновременно обеспечивать низкое переходное сопротивление и механическую устойчивость. Электрически надежный, но плохо закрепленный стык быстро разрушится от вибрации; крепкий механически, но загрязненный контакт начнет греться.
Типичные ошибки при установке
Одна из самых частых проблем - слишком большой или неравномерный шаг подвесов. Корпус начинает провисать, токосъемник движется рывками, а нагрузка распределяется по роликам неравномерно. Не менее опасен монтаж на криволинейной опоре: шинопровод повторяет геометрию основания, и токосъемная каретка постоянно работает с боковым усилием.
Другой распространенный недочет - неправильный выбор кабеля от токосъемника до оборудования. Кабель должен выдерживать ток, многократные изгибы и перемещение. Обычный стационарный провод может быстро потрескаться в подвижной зоне. Запас длины также должен быть разумным: длинная свободная петля цепляется за конструкции, а короткая создает постоянное натяжение на токосъемнике.
Нельзя забывать о загрязнении. Пыль, металлическая стружка и масло попадают в подвижные узлы, изменяют усилие прижима и ухудшают контакт. Перед вводом в эксплуатацию трассу очищают, а затем включают периодический осмотр. Периодичность зависит от интенсивности работы и условий цеха, но при тяжелом режиме визуальную проверку разумно проводить не реже одного раза в месяц.
Практическая рекомендация: при первых признаках искрения, запахе перегретой изоляции, заметном нагреве стыка или неравномерном движении токосъемника оборудование следует остановить и обесточить. Продолжение работы обычно увеличивает повреждение и может вывести из строя всю секцию.
Обслуживание и проверка
Регламентный осмотр включает проверку креплений, состояния корпуса, контактных вставок, роликов, кабеля и мест подключения. На обесточенной линии измеряют состояние защитного проводника, осматривают стыки и удаляют загрязнения. Изношенные вставки заменяют комплектом, предусмотренным изготовителем; установка случайного материала с похожими размерами не гарантирует нужного электрического контакта.
При диагностике полезно сравнивать температуру одинаковых стыков и участков. Существенно более горячее соединение при одинаковой нагрузке может указывать на ослабление контакта, загрязнение или повреждение токоведущего элемента. Для ответственных установок применяют тепловизионный контроль под нагрузкой, а результаты заносят в журнал обслуживания.
Памятка перед запуском
Перед первым включением нужно убедиться, что номинальный ток и напряжение системы соответствуют проекту, все секции закреплены, защитные кожухи установлены, токосъемник движется без заеданий, а кабель не натягивается в крайних положениях. Также проверяют наличие заземления, работу защитного аппарата и отсутствие посторонних предметов в зоне движения.
Смотрите также:
Где применяют консольные центробежные насосы и какие параметры важны при подборе http://euroelectrica.ru/gde-primenyayut-konsolnyie-tsentrobezhnyie-nasosyi-i-kakie-parametryi-vazhnyi-pri-podbore/.
Интересное по теме: Как выбрать гидравлический перемешиватель для разных типов жидкостей: производительность, вязкость и режим работы
Советы в статье "Вакуумметры Vacma: как правильно измерять разрежение и избежать ошибок при снятии показаний" здесь.
Троллейный шинопровод оправдан там, где питание требуется подвижному оборудованию на повторяющейся трассе. Он делает электроснабжение компактнее и предсказуемее, но только при корректном расчете, соосном монтаже и регулярном контроле контактов. На практике надежность системы определяется не одной характеристикой из каталога, а всей связкой: сечение шин, качество стыков, жесткость подвесов, состояние токосъемника и режим эксплуатации. Для точного подбора стоит сопоставить параметры оборудования с технической документацией и заранее предусмотреть доступ к узлам, которые придется обслуживать в течение всего срока работы.
