Электробезопасность в ванной: правила подключения мощных водонагревателей Electrolux

Розетка должна иметь класс пылевлагозащиты IP44 или выше и располагаться на расстоянии минимум 60 см от края чаши или душевого поддона. Стационарный монтаж через клеммную колодку надежнее штепсельного соединения, так как исключает окисление вилки при высокой влажности. Обязательно соедините корпус устройства с шиной заземления здания. Использование газовых или водопроводных труб вместо заземляющего контура запрещено техническим регламентом и приводит к коррозии бака из-за блуждающих токов.

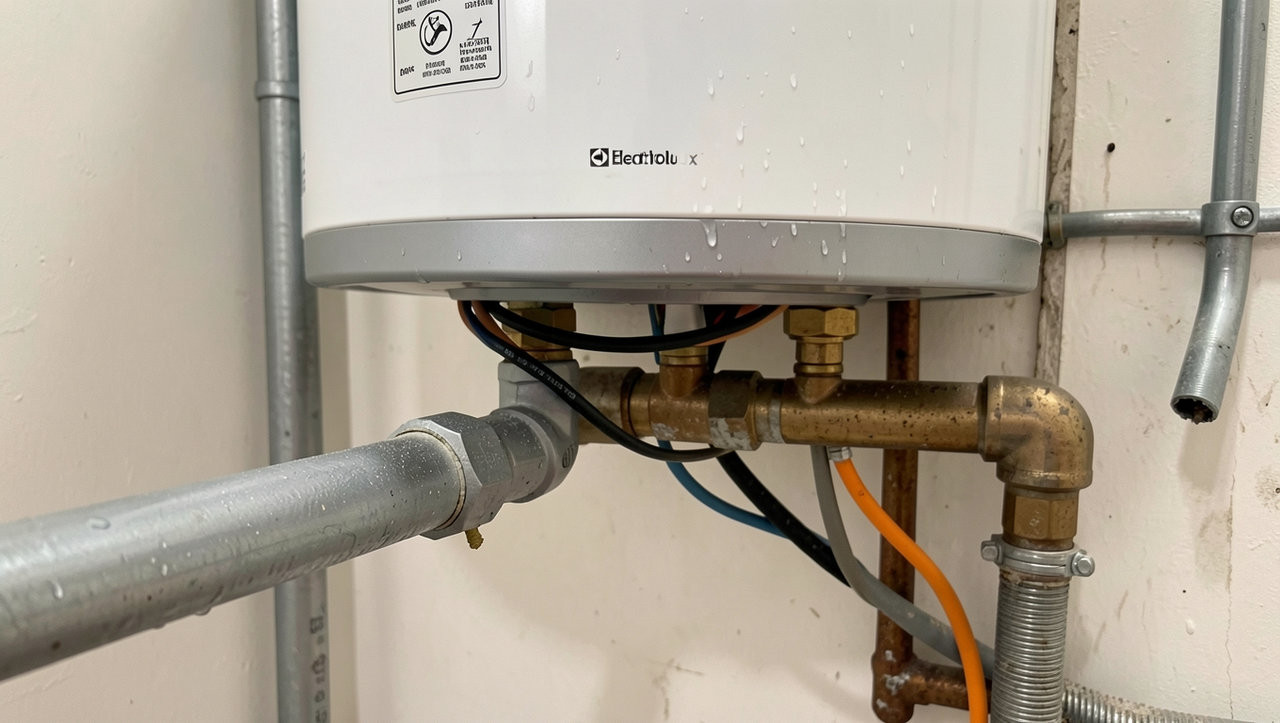

Расчет сечения медного кабеля под конкретную мощность ТЭНа Electrolux

Для надежной работы бойлера с нагревательным элементом на 1,5 кВт используйте медный проводник сечением 1,5 мм?, выдерживающий ток до 15-19 Ампер. Если бак оснащен ТЭНом на 2-2,5 кВт, минимальный порог составляет 2,5 мм?, что гарантирует отсутствие перегрева изоляции при длительной эксплуатации на пиковых нагрузках. При установке проточных моделей с энергопотреблением от 4 до 6 кВт требуется жила не менее 4 мм?, а для устройств на 8-10 кВт – строго 6 мм?. Эти параметры соответствуют ГОСТ 31946-2012 и исключают падение напряжения в сети, которое снижает скорость нагрева воды.

Выбор защитной автоматики и типа проводки

Подбирайте номинал автоматического выключателя исходя из силы тока: для линии в 2,5 мм? (нагрузка до 5,5 кВт) ставьте автомат на 16 или 20 Ампер. Маркировка ВВГнг-Ls считается оптимальной, так как внешняя оболочка не поддерживает горение и выделяет мало дыма при коротком замыкании. Прокладывайте кабель цельным куском от распределительного щита до розетки или клеммника прибора без промежуточных скруток. Сопротивление медной жилы в 7 раз ниже, чем у алюминиевой той же площади, поэтому медь меньше греется и служит до 30 лет. Учитывайте способ укладки: в штробе под штукатуркой теплоотдача хуже, чем в открытом коробе, поэтому запас по толщине металла в 20% предотвратит расплавление оплетки.

Проверяйте фактический диаметр жилы штангенциркулем перед монтажом, так как реальное содержание меди в дешевых марках часто ниже заявленного на 10-15%. Используйте трехжильный кабель, где третья жила выделена под заземление, чтобы предотвратить поражение током через корпус агрегата. Плотно затягивайте винтовые зажимы в клеммной колодке, так как плохой контакт – причина 80% возгораний бытовой техники. При длине линии свыше 20 метров увеличивайте сечение на одну ступень для компенсации потерь мощности. Для гарантии безопасности и правильного подключения лучше обратиться к сертифицированным мастерам — страница сервисного центра доступна по адресу https://mos-gor-santechnica.ru/zamena-polotencesushiteley.

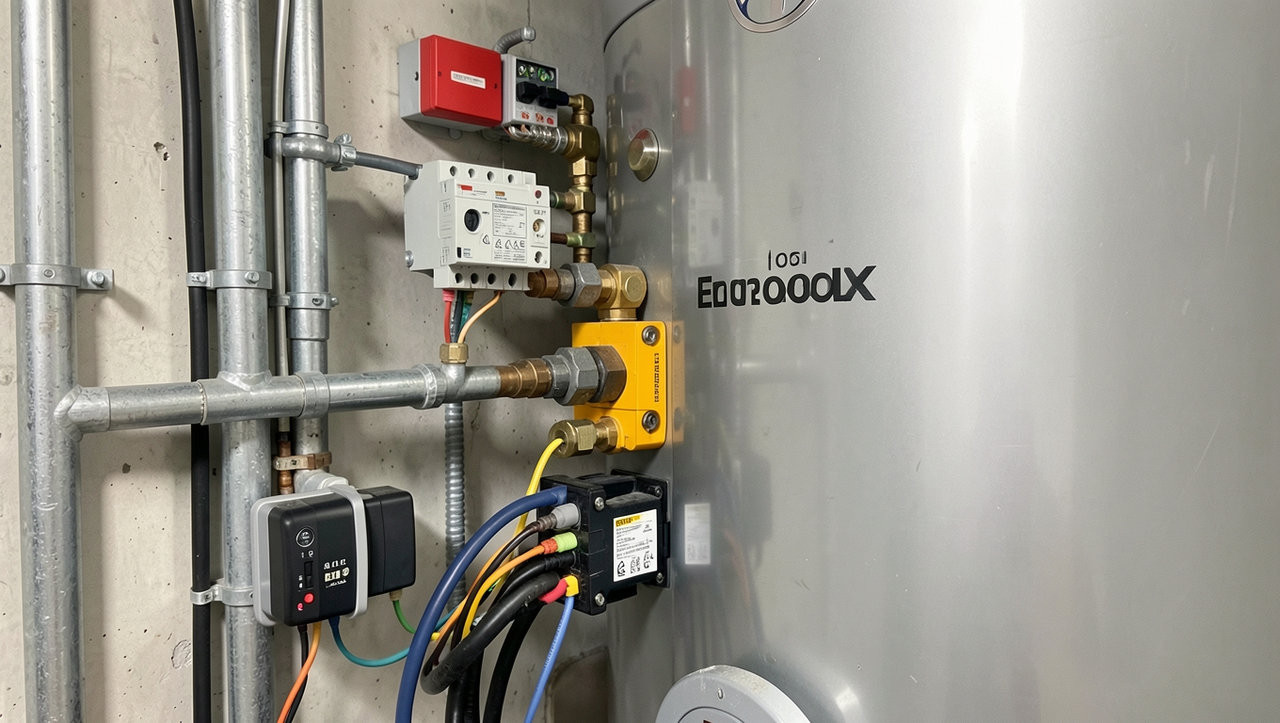

Выбор номинала автоматического выключателя для защиты линии водонагревателя

Для стандартного бака мощностью 2–2,5 кВт устанавливайте автомат номиналом 16 Ампер с характеристикой типа B или C. Если прибор потребляет 3,5 кВт, потребуется устройство на 20 Ампер. Для проточных агрегатов мощностью 6–8 кВт выбирайте модель на 32 или 40 Ампер. Всегда подбирайте номинал так, чтобы он был меньше допустимого тока кабеля, но больше рабочего тока оборудования. Рабочий ток рассчитывается делением мощности в Ваттах на напряжение 220 Вольт.

Используйте двухполюсные автоматы, которые при срабатывании размыкают одновременно фазу и ноль. Это исключает наличие потенциала на корпусе при возникновении неисправности. Проверяйте затяжку клемм в щитке через месяц после начала эксплуатации, так как медь обладает текучестью, и контакт может ослабнуть. Слабый контакт вызывает нагрев пластика и преждевременное срабатывание теплового расцепителя. Учитывайте температуру воздуха в месте установки щита: при монтаже в жарком помещении номинальный ток устройства снижается на 10–15% согласно паспортным таблицам производителей. Совместно с автоматом монтируйте устройство защитного отключения с током утечки 10 мА для влажных зон.

Требования к установке УЗО с током утечки 10 мА для влажных помещений

Для защиты человека от поражения током в душевых и санузлах монтируйте устройство защитного отключения (УЗО) с номинальным отсекающим током 10 мА. Согласно ПУЭ (пункт 7.1.81), этот порог чувствительности обязателен для линий, питающих розетки и оборудование в зонах с повышенной влажностью, если они не выделены в отдельную группу с разделительным трансформатором. Прибор с таким номиналом реагирует на минимальные токи утечки, предотвращая фибрилляцию сердца при контакте с токоведущими частями. Стандартные аппараты на 30 мА в условиях мокрого пола и высокой влажности воздуха не обеспечивают достаточный уровень защиты организма.

При выборе и монтаже учитывайте следующие технические параметры:

• Тип защиты. Выбирайте класс А, который реагирует как на переменный, так и на пульсирующий постоянный ток утечки, характерный для современной электроники внутри бойлеров.
• Номинальный ток. Значение коммутационной способности прибора должно быть на одну ступень выше номинала вышестоящего автоматического выключателя. Например, при автомате на 16 А устанавливайте УЗО на 25 А.
• Селективность. Если на вводе в квартиру стоит общее УЗО на 30 мА, аппарат на 10 мА для санузла должен располагаться ниже по цепи, чтобы при аварии отключалась только мокрая зона, а не все жилье.
• Суммарная утечка. Естественный ток утечки исправного накопительного бака не должен превышать 1/3 от номинала защитного устройства (3,3 мА), иначе возможны ложные срабатывания.

Устанавливайте защитный аппарат в распределительном щите вне душевой комнаты. Размещение электрощитка непосредственно в зоне разбрызгивания воды запрещено стандартами ГОСТ Р 50571.11. Дистанция от корпуса бойлера до распределительного устройства определяется длиной выделенной линии. Используйте трехжильный кабель с медными проводниками сечением не менее 2,5 мм? для агрегатов мощностью до 3,5 кВт. Наличие заземляющего проводника PE в составе кабеля является обязательным условием для корректной работы дифференциальной защиты.

Проверяйте работоспособность механизма ежемесячно нажатием кнопки «Тест» на лицевой панели. Исправный аппарат мгновенно разрывает цепь, обесточивая нагревательный элемент. Если при нажатии кнопки отключения не происходит, замените устройство. Использование дифференциальных автоматов (совмещающих функции УЗО и выключателя) экономит место в щите на 50%, выполняя те же задачи по отсечке сверхтоков и защите человека.

Соблюдайте последовательность подключения: фазный и нулевой проводники от питающей сети заводятся на верхние клеммы, а провода, идущие к точкам водоразбора – на нижние. Перепутывание входа и выхода ведет к выходу прибора из строя при первом же срабатывании. В системах без контура заземления (старый фонд, система TN-C) установка устройства на 10 мА остается единственным способом разорвать цепь при пробое изоляции на корпус, хотя эффективность защиты в таких схемах ниже, чем в системах TN-S.

Для надежного контакта зачищайте изоляцию проводов на 10–12 мм и используйте наконечники НШВИ при работе с многожильным проводом. Плохой зажим клемм вызывает нагрев корпуса и ложные срабатывания теплового расцепителя. Момент затяжки винтов должен составлять 2–2,5 Нм, что исключает ослабление контакта со временем из-за циклов нагрева и охлаждения меди.

Организация системы уравнивания потенциалов (СУП) в ванной комнате

Соедините все токопроводящие элементы помещения медным многожильным проводом сечением не менее 6 мм? и выведите его на общую шину в распределительном щите. Сюда входят металлический корпус бойлера, стальной поддон или чаша, трубопроводы холодного и горячего водоснабжения, отопительные приборы и даже дверная коробка, если она выполнена из металла. Для фиксации проводника на трубах используйте стальные хомуты с антикоррозийным покрытием, обеспечивающие плотный контакт без окисления. Это исключает возникновение разности электрических зарядов между приборами и инженерными коммуникациями, что предотвращает удар током при одновременном касании крана и корпуса техники.

Установите коробку уравнивания потенциалов (КУП) в зоне доступности для осмотра, но вне прямого попадания брызг воды. Внутри пластикового бокса размещается медная шина, к которой крепятся радиальные линии от каждой металлической конструкции. Если в помещении проложены пластиковые трубы, смонтируйте металлические вставки-ниппели на входе, чтобы заземлить столб воды. Каждую точку подключайте отдельным проводом без последовательных шлейфов. Такая схема гарантирует, что при обрыве одного контакта остальные узлы останутся защищенными. Проверяйте сопротивление соединений мультиметром: показатель выше 0,05 Ом сигнализирует о плохом контакте или окислении зажима.

Правила монтажа влагозащищенной розетки стандарта IPX4 и выше

Устанавливайте точку питания на расстоянии минимум 60 см от края смесителя, душевой лейки или борта чаши, соблюдая границы «второй зоны» влажности. Используйте кабель ВВГнг-Ls сечением 2,5 мм? и защитный автомат номиналом 16 А. Для фиксации подрозетника в бетонной или кирпичной стене применяйте алебастр или цементный раствор, исключая пустоты, через которые может просочиться конденсат. Корпус устройства должен плотно прилегать к плитке через штатный резиновый уплотнитель. При затяжке клемм обеспечьте усилие, предотвращающее нагрев контактов при токе 10-15 А. Обязательно подводите заземляющий провод к соответствующему зажиму прибора.

Технические нюансы установки

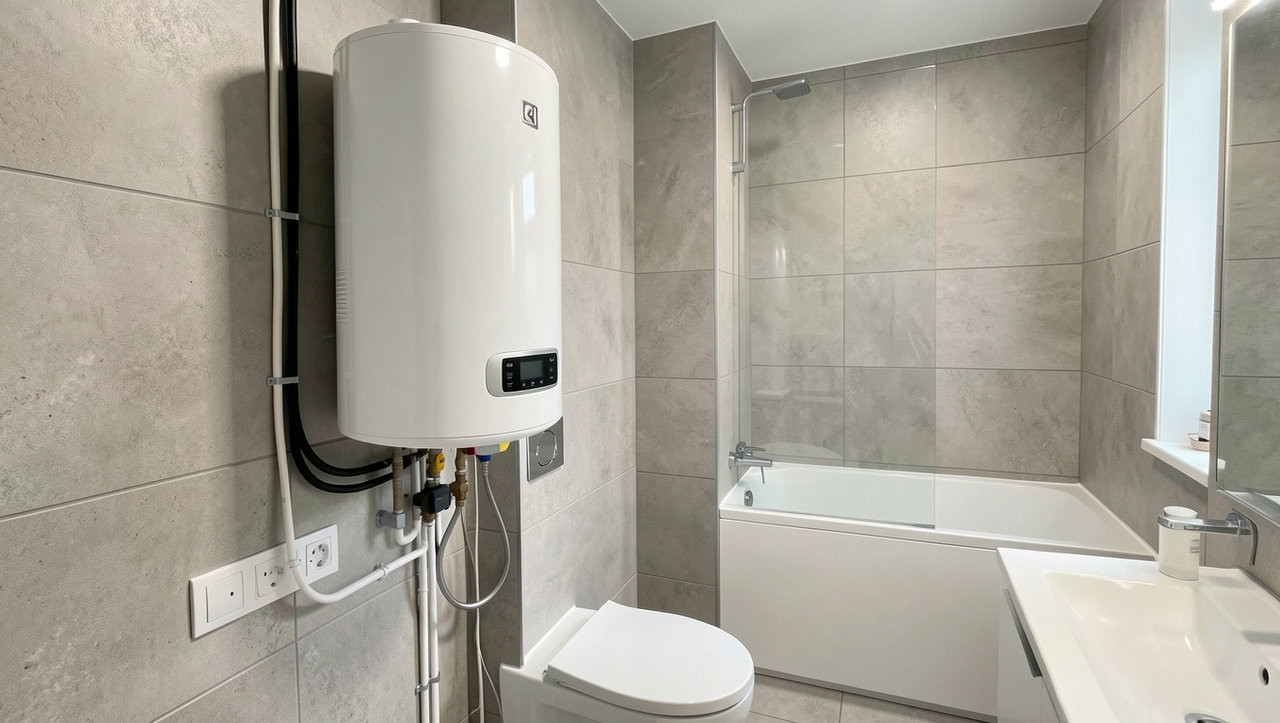

Дистанция размещения прибора относительно «мокрых зон» по ГОСТ Р 50571.7.701

Смотрите также:

Как выбрать тепловую пушку для дачи http://euroelectrica.ru/kak-vyibrat-teplovuyu-pushku-dlya-dachi/.

Интересное по теме: Какие есть виды электрических обогревателей

Советы в статье "Монтаж нагревательного кабеля для водопровода" здесь.

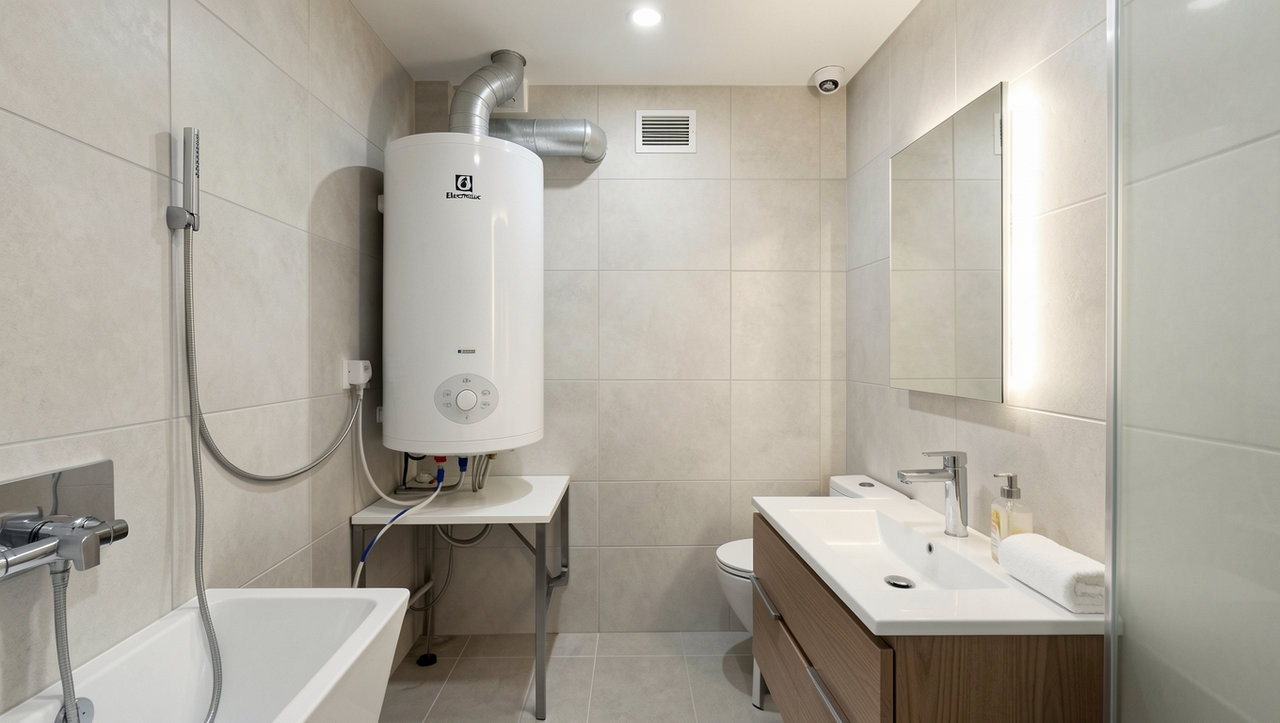

Монтируйте накопительный бак строго за пределами зон 0 и 1, которые охватывают внутренний объем купели или душевого поддона. Стандарт допускает установку бойлера в зоне 2 – на расстоянии от 60 см от края ванны или душевой шторки, при условии защиты корпуса по стандарту IPX4. Если габариты помещения позволяют, выносите устройство в зону 3, начинающуюся в 2,4 метрах от источника брызг. Розетку для питания ТЭНов запрещено ставить в зонах 0, 1 и 2; минимальный отступ точки питания от края раковины или душевого ограждения составляет 60 см. Силовую линию обязательно защищайте дифференциальным автоматом или связкой выключателя и УЗО с током утечки до 30 мА.

• Зона 0: внутреннее пространство ванны, монтаж любых устройств 220В запрещен.
• Зона 1: пространство над ванной до высоты 2,25 м, разрешены только низковольтные приборы до 12В.
• Зона 2: радиус 60 см от края сантехники, допускается установка нагревательного оборудования с классом влагозащиты не ниже четвертого.
• Зона 3: пространство от 60 см до 3 метров от границы зоны 2, здесь разрешен монтаж штепсельных розеток через разделительный трансформатор или УЗО.
• Высота установки: если потолки выше 2,25 м, пространство над зонами 1 и 2 считается безопасным для размещения техники.
• Прокладка кабеля: скрытая проводка должна уходить в стену на глубину минимум 5 см, чтобы исключить повреждение при монтаже кронштейнов.
• Заземление: стальной корпус и ТЭН соединяются с шиной РЕ в щитке медным проводом сечением от 2,5 мм?.
