Уровнемер

Уровнемер поплавкового типа

Такие измерительные системы существуют в трех разновидностях: байпасный показатель уровня, датчик и поплавковый переключатель.

Уровнемер поплавкового типа

Прибор первой разновидности соединяют с емкостью так, чтобы уровень жидкой среды в самой емкости и в байпасной камере совпали.

Поплавок находится на уровне жидкой среды, а визуальное определение становится возможным благодаря магнитному дисплею с двухцветными роликами.

Датчик-уровнемер производится в двух вариациях: снабженный герконовой цепью и магнитострикционный. Их различие — в степени точности показаний.

Трубка с монтированным на нее поплавком располагается прямо в емкости, и поплавок может беспрепятственно передвигаться по линии трубки в ходе измерения уровня жидкой среды.

Кроме типовых вариантов, существуют датчики из титана или пластика, а в условиях стерильности в пищевом производстве или фармацевтике — и из другого сырья.

Поплавковый переключатель применяют при необходимости отслеживания предельного показания уровня.

Его допускается устанавливать и на верху резервуара (при наличии до восьми зон переключения со стандартно открытым, закрытым либо переключающим взаимодействием), и в боковой стенке — с единственной зоной переключения.

Это свойство обеспечивает простоту и надежность, а также эффективность уровнемера, независимо от разных факторов в самом резервуаре (пены, пузырьков, кипения либо вибрации).

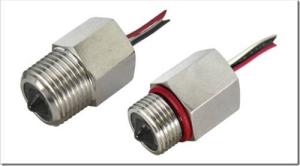

Уровнемер: оптоэлектронный переключатель

Уровнемер: оптоэлектронный переключатель

Этот прибор применяется для отслеживания предельно допустимых показателей. При любом способе установки — вертикальном, горизонтальном или угловом — датчик работает с высокой степенью точности.

Отслеживание уровня становится возможным благодаря намоканию световода из стекла, и это обусловливает трансформацию мощности инфракрасного импульса, поступающего от светодиода и фиксируемого фотоприемником.

Уровнемер подобного типа очень надежен: там нет смещающихся элементов, поэтому вполне допустима даже его интенсивная эксплуатация. Кроме того, такие датчики применяют в условиях стерильности.

Уровнемер: погружной датчик

Основа его работы — выявление гидростатического давления жидкого столба над прибором и дальнейший перевод его в показатель уровня, согласно закону Паскаля.

Данный прибор может быть использован в сложных обстоятельствах: к примеру, в шахте и скважине. Он дает возможность выявления уровня на глубине до 100 м.

Гидростатический уровнемер применим также в условиях очень загрязненных сред, включая сточные воды. Приборы производят из нержавейки, а также специализированных материалов, включая титан.

Уровнемер: погружной датчик

Широкий диапазон протоколов трансляции сведений дает возможность применять механизм при работе с разными типами сред, с потенциалом дистанционной перенастройки.

Далее на видео вы можете ознакомиться с обзором датчиков уровня и принципом их работы.
