Трансформаторы ТМГ — характеристики и назначение

Трансформаторы масляные ТМГ являются силовыми установками, имеющими герметичный бак для масла. Включаются в энергетические сети для питания ряда промышленных и бытовых потребителей трехфазным напряжением 380 В и двухфазным 220 В. Подробнее ознакомиться с характеристиками тмг 25 можно на сайте elkabtrans.ru.

a4kzrpkr

Что такое ТМГ

Символ Т означает, что установка подключается к трехфазным цепям.

М – что агрегат работает с масляным охлаждением. Г – говорит о том, что бак с маслом герметичный. Это необходимо для защиты охлаждающей жидкости, магнитопроводов и обмоток, от агрессивных сред, в которых трансформатор может находиться.

В обозначении после аббревиатуры указываются цифры и символы.

Первое – мощность устройства в киловаттах (киловольтамперах). Она может быть в интервале 16-2500 квт (ква). Второй и третьей цифрой через дефис указывается класс по напряжению, высокому и низкому. Высокое напряжение обычно может быть 10 кв или 6 кв.

По низкому напряжению обычный номинал 0,4 кв (для потребления 380 В). Следующее указание – как соединены обмотки. Например, Y|Yн-0 говорит о том, в высоковольтной обмотке соединение – звезда, а в низковольтной – звезда, имеющая нулевой контакт, и с нулевой группой подключения. После этого пишется, в каком году выпущен, и потом последним – для каких условий или климата предназначен трансформатор.

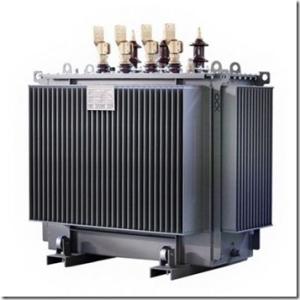

0yzyyvlp

Характеристики

В перечне указываемых параметров приводятся значения со следующими величинами:

Номинальной мощностью – способностью переработки электроэнергии.
Номинальным напряжением – значениями по высокому и низкому напряжению, которые он принимает и выдает.
Схемой подключений обмоток.
Током на холостом ходе – какие потери по току при работе без нагрузки.
Напряжением по короткому замыканию. Это процент от номинала, когда в короткозамкнутом контуре будет протекание номинального тока.
Какая мощность теряется на процесс намагничивания. Это покажет значение вихревого тока.
Рабочими температурами стандартный диапазон (-40 – +40)°С. Специальное исполнение – для минусовых температур до -60°С.
Габаритами и весом, в том числе с трансформаторным маслом.

Характеристики ТМГ указываются паспортных данных, и отдельной табличкой на его корпусе.

Назначение

Трансформатор ТГМ в герметичном варианте предназначен для применения в условиях высоты над уровнем моря не выше 1 тысячи метров.

По расчетным характеристикам, он выдержит отключения от сети не больше 10 раз за 24 часа. Не рассчитан на постороннюю вибрацию, пожароопасные и взрывоопасные условия.

Смотрите также:

Разъёмы FQ18 - виды и где применяются http://euroelectrica.ru/razyomyi-fq18-vidyi-i-gde-primenyayutsya/.

Интересное по теме: Водогрейные электрические котлы - виды и сфера применения

Советы в статье "Промышленные шланги - виды и сфера применения" здесь.

Должен устанавливаться в закрытые распределительные устройства, а влажность относительная не может превышать 80%. Температура – в пределах, указанных в паспорте.
