Рекомендации по заземлению кабельного лотка

Заземление – это процесс соединения металлических частей электросистемы, не находящихся под напряжением, с заземляющим устройством.

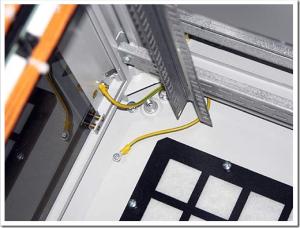

Рекомендации по заземлению кабельного лотка

Заземление осуществляется с помощью заземлителя – электрода (или нескольких электродов), находящегося в контакте с землей, а также проводников, соединяющих электроустановку с заземлителем.

Точка заземления выбирается специально для каждого отдельного проекта. В заземленных точках напряжение электрооборудования будет равно нулю. Лучше всего для заземления подходят следующие виды почвы: глина, суглинок и торф.

Заземление выполняет целый ряд важных задач. Оно производится для того, чтобы:

  • обеспечить электротехническую защиту людей;
  • поддерживать рабочие характеристики электрооборудования на должном уровне;
  • предотвратить возможность возгорания, коротких замыканий, а также перенапряжения электросистемы.

Установка любого электрооборудования связана с необходимостью соблюдения техники безопасности.

Относится это и к кабельным лоткам (информацию для ознакомления можно найти по ссылке: http://www.kubanlotok.ru), которые широко применяются в строительстве в качестве приспособления для упорядочения кабельных трасс.

Прежде чем вводить кабельную систему в эксплуатацию, необходимо учесть нормативные требования, указанные, в частности, в ПУЭ — Правилах устройства электроустановок.

Не все части лотка для кабеля подлежат обязательному заземлению. Так, в зависимости от вида, кабельный лоток может идти в комплекте со съемной крышкой.

В таком случае крышку лотка заземлять не нужно, так как ее устройство само по себе обладает высокой степенью резистентности к электротоку.

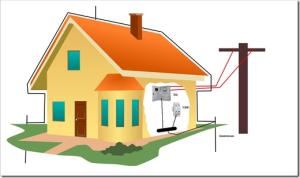

Заземление кабельного лотка

Производить заземление необходимо в двух местах (как минимум) – начало и конец электромагистрали. Кластеры кабельных лотков образуют единую электросеть в двух случаях:

  1. при закреплении лотков между собой дополнительными перемычками;
  2. при соблюдении нормативных требований ГОСТ 10434-82.

Необходимо также отметить, что любой кабельный лоток необходимо подсоединить к системе уравнивания потенциалов при помощи медного проводника 6 мм 2.

При монтаже проволочного кабельного лотка следует учесть, что электропроводимость данного вида лотка сравнительно меньше, так как он имеет открытую конструкцию.

В данном случае, заземление производится через каждые десять метров с использованием специальных клемм заземления. Они прикрепляются к стенке лотка, затем через них проводится электропровод. В местах присоединения клеммы к проводу изоляция должна быть снята.

Далее на видео вы можете ознакомиться с полезными советами о том, как правильно сделать заземление.
