Оптический сплиттер — что это и как работает?

Оптическим сплиттером или разветвителем, делителем называют пассивное устройство (нет контроллеров или другой управляющей электроники), которое обеспечивает разделение оптического сигнала на несколько потоков с заданной пропорцией. Применяется устройство в любых оптоволоконных сетях. Примером использования оптических сплиттеров является оборудование IPTV провайдера в многоквартирном доме. Здесь групповой трафик разветвляется на количество абонентов, предоставляя каждому индивидуальный канал.

Сплиттер оптический 1х4 – самое распространённое устройство, используемое для упомянутых целей на практике. Рынок предлагает множество моделей оптических сплиттеров. Разница между ними заключается не только в коэффициенте деления, но и в технологическом подходе к решению этой задачи.

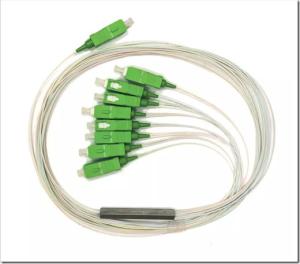

Разновидности оптических сплиттеров

Разновидности оптических сплиттеров

В свободной продаже лидирующие позиции закреплены за следующими разветвителями:

  • FBT (сплавные);
  • PLC (планарные).

В первом случае речь идёт о сплавлении отдельных оптических волокон друг с другом. Причём сплавляются они только по одной грани. Высокая температура, необходимая для расплавления оптических волокон достигается водородной горелкой.

После того, как процесс завершён, заготовка заливается гелем и упаковывается в корпус готового изделия. Если необходим сплиттер с множеством выходов, несколько делителей можно объединить.

FBT-сплиттеры самые доступные по цене. Технология относительно проста и не требует большого объёма ресурсов. Главный недостаток – спектральная селективность. То есть, сплиттер работает только с одной длиной волны.

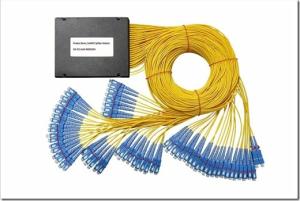

Планарные сплиттеры: высокая точность

Планарные сплиттеры: высокая точность

У FBT-сплиттеров изначальные технические характеристики могут «плавать» в некотором диапазоне ввиду технологичных особенностей производства. PLC-сплиттеры лишены этого недостатка.

Для производства PLC-разветвителей волноводный слой наносится на подготовленную подложку. В дальнейшем волноводные дорожки будут вытравлены, обеспечивая запланированную конфигурацию каналов.

Сверху укладывается отражающий слой (аналогичный используется на оптоволокне).

Такой подход к производству сплиттера позволяет получить устройство в любой желаемой конфигурации: от 1à2 до 2à64.

PLC-разветвители компактны и работают в большом диапазоне волновых характеристик. Световой поток делится равномерно.
