Какие испытания силовых трансформаторов проводятся после капитального ремонта и почему они обязательны

Капитальный ремонт трансформатора заканчивается не тогда, когда затянут последний болт и залито масло. Оборудование считается готовым к работе только после комплекса приемо-сдаточных испытаний. Проверяют изоляцию, обмотки, магнитопровод, вводы, переключающее устройство, масло, системы охлаждения и защиты. Задача этих измерений - подтвердить, что ремонт не создал новых дефектов, а характеристики трансформатора соответствуют заводским данным и нормативным требованиям.

Особенно опасны повреждения, которые невозможно заметить при внешнем осмотре: межвитковое замыкание, увлажнение твердой изоляции, нарушение контактного соединения, смещение обмотки, ошибка при сборке схемы регулирования. После включения такой дефект может проявиться не сразу. Иногда трансформатор работает несколько часов или дней, затем перегревается, отключается газовой защитой либо получает повреждение, уже не подлежащее локальному ремонту.

На какие документы опираются при проверке

Состав испытаний определяют не по универсальному шаблону, а с учетом класса напряжения, мощности, конструкции и выполненных работ. В практике используют требования главы 1.8 ПУЭ, стандарты серии ГОСТ 3484, эксплуатационную документацию изготовителя, а также действующие в конкретной сетевой организации стандарты и регламенты. Для трансформаторов старых выпусков дополнительно сверяются с паспортом и предыдущими протоколами: заводские значения и накопленная история часто информативнее усредненной нормы.

Последовательность измерений, схемы подключения приборов и критерии оценки подробно рассматривает материал https://stroimsami.online/kak-ispytyvayut-silovye-transformatory-ponyatnaya-i-rabochaya-metodika/. На объекте эту методику дополняют программой испытаний, утвержденной техническим руководителем, и перечнем фактически выполненных ремонтных операций.

Важно: испытательное напряжение, допустимое сопротивление изоляции и другие предельные значения нельзя выбирать «по похожему трансформатору». Они зависят от класса изоляции, года выпуска, схемы, состояния оборудования и требований изготовителя. Ошибка в выборе режима способна сама повредить исправную изоляцию.

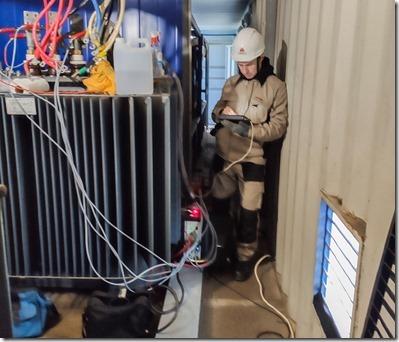

Что проверяют до подачи повышенного напряжения

Осмотр и контроль сборки

Работу начинают с проверки, не требующей электрического воздействия. Осматривают бак, сварные швы, фланцы, радиаторы, расширитель, воздухоосушитель, вводы, заземляющие перемычки и кабельные присоединения. Убеждаются, что транспортные крепления сняты, запорная арматура находится в рабочем положении, масло не подтекает, а указатели уровня и температуры дают правдоподобные показания.

Отдельное внимание уделяют газовому реле. Его устанавливают в соответствии с направлением потока масла, проверяют отсутствие воздушной пробки и правильность подключения цепей сигнала и отключения. У трансформаторов с принудительным охлаждением поочередно запускают вентиляторы и насосы, контролируя направление вращения, ток электродвигателей и срабатывание автоматики.

Сопротивление изоляции и коэффициент абсорбции

Мегаомметром измеряют сопротивление между каждой обмоткой и баком, а также между электрически разобщенными обмотками. Результат обязательно привязывают к температуре: сопротивление изоляции заметно меняется при нагреве, поэтому прямое сравнение значений, полученных при 10 и 30 °C, некорректно.

Вместе с минутным значением сопротивления часто фиксируют показания через 15 и 60 секунд. Отношение R₆₀/R₁₅ называют коэффициентом абсорбции. Он помогает оценить увлажненность и загрязнение изоляции, однако не служит самостоятельным основанием для допуска. Заключение делают по совокупности результатов, включая температуру, тангенс угла диэлектрических потерь и состояние масла.

Тангенс угла диэлектрических потерь

Измерение tg показывает, насколько выражены активные потери в изоляции при воздействии переменного напряжения. Рост показателя может указывать на влагу, продукты старения масла, загрязнение или локальные дефекты. Здесь особенно полезна динамика: резкое отклонение от предыдущего протокола при сопоставимой температуре требует выяснения причины, даже если формальный предел еще не превышен.

Проверка обмоток и схемы соединения

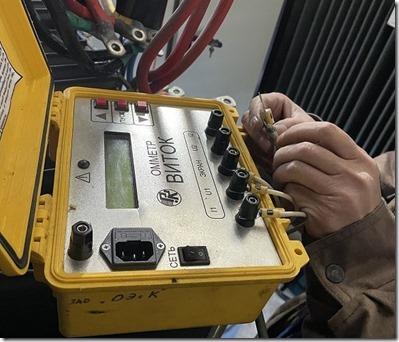

Сопротивление постоянному току

Сопротивление измеряют на всех фазах и, как правило, на рабочих положениях устройства регулирования. Если ремонт затрагивал РПН или ПБВ, объем проверки расширяют. Значения приводят к одинаковой температуре и сравнивают между фазами, с паспортом и прежними протоколами. Заметное расхождение способно выдать ослабленное болтовое соединение, плохой контакт в переключателе или ошибку при восстановлении токоведущей части.

После измерения обмотка остается намагниченной постоянным током. Перед последующими операциями трансформатор размагничивают по предусмотренной методике. Это не формальность: остаточное намагничивание искажает результаты опыта холостого хода и может увеличить бросок тока при первом включении.

Коэффициент трансформации и группа соединения

Коэффициент трансформации контролируют по фазам и ответвлениям. Так выявляют неправильно выбранную отпайку, ошибку монтажа привода и нарушение электрической схемы. Одновременно подтверждают полярность выводов и группу соединения обмоток. Последняя проверка обязательна после вмешательства во внутренние соединения: трансформатор с ошибочной фазировкой нельзя включать на параллельную работу.

Практический ориентир: единичное «неудобное» значение не следует автоматически отбрасывать как ошибку прибора. Сначала повторяют измерение, проверяют схему, качество контактов и температуру. Если отклонение сохраняется, причину находят до включения, а не после срабатывания защиты.

Испытание электрической прочности

Повышенное напряжение прикладывают для подтверждения прочности главной изоляции относительно бака и других обмоток. Конкретная схема зависит от исполнения трансформатора и характера ремонта. Для продольной изоляции может применяться испытание индуктированным напряжением повышенной частоты. Режимы назначаются по нормативному документу и заводской инструкции; произвольное повышение амплитуды или длительности недопустимо.

До испытания должны быть готовы заземления, ограждение, блокировки и аварийное снятие напряжения. Посторонних выводят из опасной зоны. После завершения испытываемую часть разряжают и надежно заземляют - емкостный заряд сохраняется даже после отключения установки.

Масло, вводы и устройство регулирования

Трансформаторное масло проверяют после заливки и необходимой выдержки. В базовый объем входят пробивное напряжение, содержание воды, кислотное число и тангенс угла диэлектрических потерь - точный набор зависит от мощности и класса напряжения. Пробу берут в чистую сухую тару через подготовленный пробоотборный кран, не допуская контакта с дождем, пылью и конденсатом. Небрежный отбор способен испортить хороший образец и привести к ложному заключению.

После серьезного внутреннего ремонта или появления подозрительных признаков проводят хроматографический анализ растворенных газов. Он помогает зафиксировать термическое воздействие, частичные разряды или электрическую дугу. Для первого включения особенно ценен базовый анализ: с ним сравнивают следующую пробу после периода работы.

Вводы испытывают в объеме, предусмотренном их конструкцией. Для маслонаполненных и конденсаторных вводов контролируют изоляционные параметры, отсутствие течей, уровень масла и состояние измерительного вывода. РПН проверяют механически и электрически: привод должен проходить все положения без заеданий, указатель - совпадать с фактической ступенью, а временная диаграмма переключения контактов - не содержать недопустимых разрывов.

Финальная проверка перед включением

Когда основные измерения завершены, испытывают вторичные цепи, сигнализацию, дистанционное управление и защиты. Проверяют газовую и дифференциальную защиту, максимальную токовую защиту, контроль температуры, блокировки охлаждения, цепи отключения выключателей. Затем выполняют пробное включение по утвержденной программе и наблюдают за током, шумом, вибрацией, температурой, уровнем масла и отсутствием течей.

Краткая памятка приемки

• оформлены протоколы с датой, температурой, типами и поверочными данными приборов;
• результаты сопоставлены с паспортом, нормами и предыдущими измерениями;
• после испытаний восстановлены штатные соединения и заземления;
• выполнено размагничивание, если через обмотки пропускался постоянный ток;
• проверены масло, вводы, РПН или ПБВ, охлаждение, защиты и сигнализация;
• устранены все замечания, включая те, которые формально не вызвали браковки;
• разрешение на ввод оформлено ответственным техническим персоналом.

Почему нельзя ограничиться одним измерением

Ни один тест не дает полной картины. Нормальное сопротивление изоляции не исключает плохого контакта в РПН, правильный коэффициент трансформации ничего не говорит о влажности масла, а успешная подача повышенного напряжения не подтверждает исправность охлаждения. Надежное заключение появляется только тогда, когда результаты разных методов не противоречат друг другу.

Обязательность послеремонтных испытаний продиктована физикой оборудования, а не стремлением увеличить объем документации. Капитальный ремонт связан с разгерметизацией бака, сливом масла, разборкой активной части и вмешательством в контактные соединения. Каждая такая операция меняет исходное состояние трансформатора и должна завершаться объективной проверкой.

Смотрите также:

Что учитывать при замене ячеек в КТП http://euroelectrica.ru/chto-uchityivat-pri-zamene-yacheek-v-ktp/.

Интересное по теме: Электробезопасность в ресторанах и магазинах: почему проверки нужны чаще

Советы в статье "Современные методики обучения в автошколах: особенности и преимущества" здесь.

Если программа составлена грамотно, испытания не задерживают ввод, а избавляют от повторного ремонта и аварийного простоя. При спорных результатах полезно сохранить исходные осциллограммы и числовые данные, описать условия измерения и обсудить их со специалистами лаборатории или изготовителя. Практический опыт конкретной модели трансформатора нередко помогает заметить отклонение раньше, чем оно превратится в повреждение.
