Технология строительства понтонов: основные этапы монтажа и требования к конструкции
Понтон выглядит просто лишь с берега: ровная площадка, несколько опор, настил. На деле это плавучее сооружение, которое постоянно испытывает переменные нагрузки - от волн, ветра, льда, людей, техники и собственного оборудования. Ошибка в расчёте плавучести проявляется креном, неверно подобранное якорное устройство - смещением причала, а плохо защищённый металл начинает ржаветь в местах, куда сложно добраться без подъёма конструкции.
Технология строительства понтона включает расчёт водоизмещения и остойчивости, выбор материала корпуса, изготовление секций, антикоррозионную защиту, сборку на воде, установку удерживающей системы и испытания под нагрузкой. Последовательность принципиальна: нельзя сначала сварить платформу, а затем выяснять, выдержит ли она расчётную массу с нужным запасом надводного борта.
Исходные данные собирают до выпуска рабочих чертежей. Инженеру нужны назначение объекта, длина и ширина акватории, глубины, сезонные колебания уровня воды, скорость течения, высота волны, ветровой район, ледовая обстановка и характеристики грунта на дне. Отдельно фиксируют массу оборудования: трапов, ограждений, швартовных тумб, кранов, топливных модулей, инженерных сетей. Даже сравнительно лёгкий настил на большой площади даёт заметную постоянную нагрузку.
Проектирование: плавучесть начинается с цифр
Профессиональное строительство понтонов начинается не в сварочном цехе, а с расчётной модели. Для стального прямоугольного корпуса ориентировочное водоизмещение определяют по объёму погружённой части и плотности воды. Один кубический метр вытесненной пресной воды соответствует примерно одной тонне поддерживаемой массы, морской - около 1,025 тонны. Однако использовать весь объём нельзя: сооружению необходимы запас плавучести и достаточный надводный борт.
Простой пример: понтон размером 12 4 м при осадке 0,5 м вытесняет около 24 м пресной воды. Значит, суммарная масса корпуса, настила, оборудования, людей и полезного груза при такой осадке составляет примерно 24 т. Это ещё не допустимая грузоподъёмность. Из полученного значения вычитают собственную массу конструкции, учитывают неравномерное размещение груза, возможное скопление воды и расчётные сочетания нагрузок.
Критически важно: грузоподъёмность нельзя определять только делением объёма понтона на условную массу груза. Расчёт должен подтверждать остойчивость, дифферент, крен, прочность связей и сохранение запаса плавучести при наиболее неблагоприятном размещении нагрузки.
Нагрузки и коэффициенты надёжности принимают по действующим нормам и условиям эксплуатации. В российской практике расчётчики используют положения СП 20.13330 «Нагрузки и воздействия», ГОСТ 27751 по надёжности строительных конструкций, а для классифицируемых плавучих объектов - применимые правила Российского классификационного общества или Российского Речного Регистра. Конкретный набор документов зависит от назначения, района эксплуатации и статуса сооружения.
Из чего делают понтон

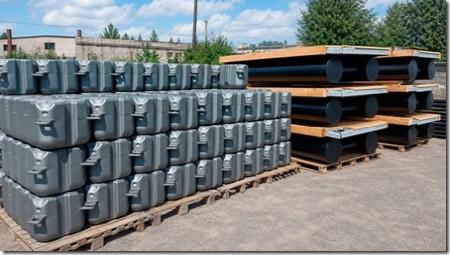

Материал выбирают не по одному признаку. Сталь удобна для крупных грузовых платформ и ремонтопригодна, но требует полноценной защиты от коррозии. Железобетон отличается долговечностью и большой массой, благодаря которой спокойнее ведёт себя на волне, однако сложнее в изготовлении и транспортировке. Полиэтиленовые модули подходят для небольших пристаней и рекреационных площадок, где нет сосредоточенных тяжёлых нагрузок.
| Тип конструкции | Сильные стороны | Ограничения | Типичное применение |
|---|---|---|---|
| Стальной сварной корпус | Высокая несущая способность, возможность индивидуальной компоновки, ремонт сваркой | Коррозия, необходимость контроля швов и покрытия | Причалы, рабочие платформы, плавучие переходы |
| Железобетонный понтон | Большая инерционность, стойкость к атмосферному воздействию, длительный ресурс при качественном бетоне | Высокая масса, сложная перевозка, требования к трещиностойкости | Марины, стационарные причальные линии |
| Пластиковые модули | Быстрая сборка, малая масса, отсутствие коррозии корпуса | Ограничения по локальным нагрузкам, чувствительность к повреждениям и температуре | Купальные зоны, лёгкие причалы, временные настилы |
Для стального корпуса толщину обшивки и набор жёсткости назначают расчётом. Универсальной «правильной толщины» не существует: лист, подходящий для защищённой марины, может оказаться недостаточным для рабочей платформы с техникой. Корпус делят водонепроницаемыми переборками на отсеки. Такое решение локализует поступление воды при повреждении и упрощает поиск течи.
Основные этапы изготовления и монтажа
1. Разработка рабочей документации
В комплект входят общие виды, разбивка на секции, чертежи корпуса и металлоконструкций, схема сварных соединений, спецификация материалов, расположение переборок, люков, рымов, кнехтов и вводов инженерных сетей. Здесь же задают контрольные размеры, требования к сварке, подготовке поверхности и покрытию.
2. Изготовление секций
Металл раскраивают, маркируют и собирают на стапеле. Геометрию проверяют до окончательной обварки: сварочные деформации способны увести диагонали и создать проблемы при стыковке блоков. Ответственные швы выполняют по утверждённой технологии аттестованные сварщики. Объём визуального, измерительного и неразрушающего контроля назначают проектом; могут применяться капиллярный, ультразвуковой или радиографический методы.
3. Проверка герметичности
Готовые отсеки испытывают способом, предусмотренным документацией. На практике используют налив воды, избыточное давление воздуха малой величины с контролем соединений либо вакуумный метод для отдельных швов. Самовольно повышать давление опасно: тонкая обшивка рассчитана прежде всего на наружное гидростатическое воздействие и может получить остаточную деформацию.
Практическая рекомендация: результаты проверки каждого отсека стоит заносить в журнал с номером секции, датой, методом испытания и указанием устранённых дефектов. После монтажа настила часть сварных соединений станет труднодоступной.
4. Антикоррозионная защита
Ржавчину, окалину, сварочные брызги и загрязнения удаляют до степени подготовки, заданной системой покрытия. Особенно внимательно обрабатывают ватерлинию: здесь металл попеременно контактирует с водой и кислородом, поэтому коррозионная нагрузка высока. Толщину сухого слоя измеряют прибором, а не оценивают визуально. Для морской воды проект может предусматривать протекторную или иную электрохимическую защиту.
5. Спуск, стыковка и установка на акватории
Способ спуска зависит от массы и размеров: краном, по слипу, с транспортной баржи либо путём сборки укрупнённых блоков непосредственно на воде. Подъёмные точки рассчитывают заранее. Строповка за случайные элементы набора недопустима - местная деформация корпуса нередко возникает ещё до начала эксплуатации.
Секции соединяют жёсткими сварными узлами, болтовыми фланцами либо шарнирными связями. Жёсткая схема формирует единую платформу, но передаёт изгибающие усилия между блоками. Шарнир позволяет секциям отрабатывать волну независимо, зато требует износостойких пальцев, втулок и регулярного осмотра.
Удерживающая система: якоря, сваи или береговые связи
Понтон должен перемещаться по вертикали вместе с уровнем воды, но не уходить под действием ветра, течения и швартовных усилий. Для этого применяют цепные якорные линии, винтовые анкеры, мёртвые якоря, направляющие сваи или комбинацию решений. Выбор определяется глубиной, грунтом, амплитудой колебаний уровня и доступностью акватории для техники.
| Система | Преимущество | Что проверить |
|---|---|---|
| Направляющие сваи | Точное удержание в плане, свободное вертикальное перемещение | Глубину погружения, изгиб сваи, диапазон хода направляющей |
| Цепи и донные якоря | Подходят для значительных глубин и сезонного демонтажа | Длину и провис цепи, массу якоря, зону возможного дрейфа |
| Береговые растяжки | Сравнительно простой монтаж на малой акватории | Прочность береговых опор, перепад уровня, доступ посторонних |
Переходной трап также участвует в общей работе сооружения. Один его конец обычно закрепляют шарнирно, другой опирают на катки или скользящую площадку. Геометрия должна сохранять приемлемый уклон при минимальном и максимальном уровне воды. Жёстко зафиксированный с двух сторон трап превращается в распорку и передаёт на понтон нагрузки, для которых тот мог не рассчитываться.
Приёмка и чек-лист перед эксплуатацией
До передачи объекта проверяют не только внешний вид. Понтон загружают по программе испытаний, измеряют осадку, крен и надводный борт, оценивают работу стыков и удерживающих устройств. Фактические значения сопоставляют с расчётными. После этого оформляют исполнительную документацию и регламент осмотров.
- геометрия секций и совпадение монтажных узлов подтверждены измерениями;
- сварные соединения приняты, дефекты устранены и зафиксированы;
- каждый герметичный отсек испытан, люки и горловины закрываются штатно;
- толщина защитного покрытия соответствует принятой системе;
- осадка и крен при контрольной нагрузке находятся в проектных пределах;
- якорные линии, сваи, шарниры и береговые опоры работают без закусывания;
- настил не скользит, ограждения и швартовные устройства надёжно закреплены;
- предусмотрен безопасный доступ для осмотра внутренних отсеков;
- назначены интервалы проверки корпуса, покрытия и удерживающей системы.
Нельзя вводить понтон в работу при необъяснимом крене, поступлении воды в отсек или заметном смещении якорной системы. Подкраска проблемного места и корректировка балласта не заменяют поиск причины.
Что определяет надёжность готового понтона
Хороший понтон - не обязательно самый тяжёлый и не тот, у которого толще лист. Надёжность появляется, когда расчётная схема совпадает с реальной эксплуатацией: люди и оборудование размещаются там, где их учитывал проектировщик, соединения допускают ожидаемые перемещения, а удерживающая система соответствует грунту и волновому режиму.
Смотрите также:
Как выбрать металлическую дверь для квартиры с хорошей шумоизоляцией http://euroelectrica.ru/kak-vyibrat-metallicheskuyu-dver-dlya-kvartiryi-s-horoshey-shumoizolyatsiey/.
Интересное по теме: Установка памятника на могилу из гранита в Саратове пошагово
Советы в статье "Как рассчитать несущую способность каркаса при сборке модулей в многоэтажное здание" здесь.
Итоговая последовательность проста: сначала обследование акватории и расчёт, затем рабочие чертежи, изготовление с контролем швов, защита корпуса, безопасный спуск, монтаж связей и нагрузочные испытания. Пропуск любого этапа позже обходится дороже - особенно если для ремонта приходится выводить сооружение из воды. Если уже есть опыт эксплуатации понтона в сложных условиях, его полезно зафиксировать и обсудить с проектировщиком: реальные данные по коррозии, льду и поведению якорных линий помогают точнее назначить конструктивные решения для следующего объекта.
