Как устроен ползунковый реостат

Такой реостат является простейшим электрическим аппаратом, регулирующим напряжение и ток в собираемой электрической схеме.

Более подробную информацию про реостат сопротивления ползунковый РСП от производителя можно узнать на сайте https://tetr.ru/solderingequipment.php?zapb=slide_rheostats.

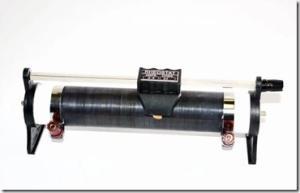

Устройство реостата ползункового

Прибор состоит из следующих компонентов:

• Керамического полого цилиндра, или трубки, в основе которой диэлектрический материал.
• Большого куска металлической проволоки, наматываемой на трубке (цилиндре) в один слой с правильной укладкой витков один к другому. Проволока своими концами выводится к контактам на обеих сторонах цилиндра.
• Металлического стержня, штанги, прикрепленной на кронштейнах сверху над трубкой. Одной стороной штанга присоединена своим контактом к контакту ближней стороны трубки.
• Ползунка – главного элемента в реостате. Он надет своей полостью на штангу, и легко по ней передвигается. Снизу ползунок имеет графитовый или в виде колесика контакт, который скользит по виткам проволоки на трубке. А через конструкцию самого ползунка контакт имеет связь со штангой для проводимости.

В лаборатории для наглядных экспериментов реостат полностью открыт. В современной модели он заключен в металлический защитный корпус, имеющий перфорации для вентиляции.

Такое изделие имеет паспорт с отметкой отдела контроля качества, и сертификат с калибровкой.

Как работает реостат

Проволока для витков изготовлена из сплавов, имеющих высокое удельное сопротивление.

Витки равномерно наматываются на керамический цилиндр в один слой. Когда проволока производится, она покрывается слоем окалины. Окалина не является токопроводящей. Поэтому прижатые друг к другу витки на трубке изолированы друг от друга, не замыкаясь между собой при подаче напряжения и прохождении тока по проволоке.

При перемещении ползунка с подключенным к нему контактом по штанге, он соприкасается с намотанными на керамическую трубку витками своим колесиком (или графитовым мягким контактом). При его движении, окалина с верха витков соскабливается, и в этих местах касания проходящий по виткам ток переключается от проволоки к ползунку.

Ток начинает проходить по новой образованной цепи.

Так как ползунок перемыкает только часть витков проволоки, ток идет именно по этой цепи, потому что сопротивление току здесь ниже, чем у полного участка витков с проволокой между ее крайними контактами.

При этом наблюдается закономерность: чем больше задействовано ползунком витков на трубке, тем выше в этой цепи сопротивление, и соответственно меньше ток.

Смотрите также:

Какие двигатели используются для дронов? http://euroelectrica.ru/kakie-dvigateli-ispolzuyutsya-dlya-dronov/.

Интересное по теме: Что такое микрокомпьютер и для чего используется?

Советы в статье "Коаксиальные переключатели - что это, принцип работы и сфера применения" здесь.

И наоборот. Так реостатом наглядно для обучения исследуются зависимости тока, напряжения, и сопротивления.
