Как рассчитать регулируемый блок питания

Сегодня для управления напряжения существует много видов регулируемых блоков питания. Он входит в состав разных аппаратов и электрических приборов.

Купить подобный блок можно на сайте http://www.zvezda-el.ru/shop/vyprjamiteli/invertorniy-vyprjamitel-rbp/. Однако умельцам вполне по силам сделать такой прибор самому.

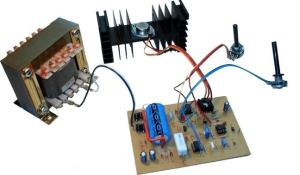

Как рассчитать регулируемый блок питания

Устройство блока питания

Чтобы использовать блок питания оптимально и без особых нагрузок, можно изготовить блочный трансформатор в домашних условиях.

Одной из комплектующих такого блока является трансформатор. Трансформатор, который будет питать полупроводниковые конструкции, можно взять со старых магнитофонов или из ламповых телевизоров.

Такие трансформаторы также входят в состав трехпрограмных громкоговорителей, из которых вы можете их вынуть.

Одним из вариантов является покупка таких комплектующих в специализированных магазинах.

Такой трансформатор имеет Ш-образную форму сердечника, изготавливаемого из специальной стали, на который установлена обмотка.

Данный прибор устанавливают для того чтобы:

  • понижать сетевое напряжение к определенному уровню;
  • обеспечивать гальваническую развязку от питающей сети.

Блок питания

Рассчитываем регулируемый блок питания

Чтобы рассчитать трансформаторный блок нужно использовать несколько простых формул:

1. Первая формула при помощи, которой производятся расчеты:

U1/U2=n1/n2

Допустим, что подаваемое напряжение на первичную обмотку равно 220В (U1), которая состоит с 220 витков (n1). Количество витков на вторичной обмотке трансформатора составляет 22 витка (n2). Тогда, согласно формуле, напряжение на вторичной обмотке равно 22В (U2).

Чтобы узнать мощность на обмотках нужно силу тока умножить на величину напряжения, которое подается на оба вида обмоток. В случае наличия нескольких вторичных обмоток узнать мощность первичной можно рассчитав все мощности вторичных и сложить их.

2. В зависимости от мощности, рассчитанной выше, нужно вычислить площадь сердечника трансформатора, используя формулу:

S=1,5 корень квадратный от общей мощности

При расчете мощность округляем в большую сторону.

3. Рассчитываем количество витков в первичной обмотке:

n1=50U1/S

Где значение букв то же, что и в формулах рассматриваемых ранее.

4. Следующим этапом является расчет сечения проводов обмотки. Проводим его по такой формуле:

di=0,8корень квадратный от силы тока на конкретной обмотке.

После того как вы провели расчеты всех характеристик, можете приступать к изготовлению самого блока питания. Для этого вы должны учитывать все параметры, которыми должен обладать соответствующий блок питания.

Простой регулируемый блок питания для начинающего радиолюбителя:
