Как проводится замер сопротивления изоляции

Замер сопротивления изоляции нужен для обнаружения токовых утечек, чтобы следить за безопасностью людей при пользовании электросетями, и определять работоспособность электрических устройств-потребителей.

Такие измерения могут проводить электролаборатории, обладающие соответствующей лицензией. Замеряется, какое сопротивление имеет изоляция в проводках, кабелях, точках соединений в электрических линиях.

Особенности замеров

Измерения проводят, чтобы знать состояние в изолирующих слоях токопроводящих цепей.

При слабом сопротивлении может возникнуть короткое или межфазное замыкание, или на нулевых проводах появляться напряжение. С целью предусмотреть и исключить такие аварийные ситуации, проводятся замеры в электросетях.

Периодичность замеров – не менее раза за год.

Для помещений, имеющих повышенную опасность, частота измерений должна быть минимум раз в полгода. Защитное заземление нужно проверять раз в год или чаще.

Кроме обязательной периодичности, проверки нужны, когда выполняются приемо-сдаточные работы, завершены ремонтные и электромонтажные работы в осветительных и электрических сетях.

Измерения – обязательная процедура на объектах, которые контролируются Пожнадзором и Ростехнадзором.

Все процедуры диагностируют наличие повреждение в изоляции, снижают риск или предотвращают короткое замыкание и пожар, позволяют локализовать и устранить повреждение.

Как выполняются измерения

Замеряется сопротивление между фазными и нулевыми проводами, а также между данными проводниками, и проводами заземлений.

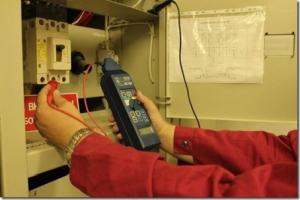

Для замера применяется прибор мегаомметр, работающий на принципе использования закона Ома. Он измерит ток утечки между двух электрических цепей.

Чем выше ток, тем меньше сопротивление, и хуже изоляция.

Для достоверности и точности измерений требуется использование сертифицированного оборудования с профессиональным назначением. Процедуру следует заказывать у лицензированных электролабораторий.

Измерения выполняют работники со специальным допуском к работам с электроустановками. На объектах, в которых оборудование находится под напряжением свыше 1000 В, замеры выполняются по нарядам в соответствии с пунктами 6.12-6.14 ПУЭ.

Там, где напряжение ниже, и вторичные цепи, работы выполняются по внутренним распоряжениям и в рамках, которые определяет текущая ситуация.

Следить за периодичностью и контролировать замер должен ответственный представитель, назначенный на объекте.
