Что такое кронциркуль и для чего нужен

Кронциркули являются измерительными инструментами, используемыми при измерениях диаметров в деталях с круглым сечением внутри и снаружи.

Они обеспечивают точное измерение шаров и цилиндров, труб. Второе направление в использовании – перенос размеров, и рисование окружностей или дуг с заданным радиусом.

Области применения кронциркуля – инженерия, производство и металлообработка, архитектурное проектирование, школьное образование.

Особенности конструкции

Основные элементы инструмента – две ножки, соединенные в одной точке регулировочной гайкой.

Таким образом, другие концы ножек могут раскрываться на определенный размер для замера или рисования (черчения). Миниатюрное исполнение этих окончаний позволяет измерять и рисовать с высокой точностью. Гайка фиксирует положение для передачи размера, или прорисовки окружностей с определенными диаметрами.

Классический кронциркуль предназначался только для измерений, в силу своей конструкции.

А для рисования существует циркуль. Но часто их конструкции комбинируются. В кронциркуль добавляются наконечники для рисования, а в циркуле два конца остаются острыми без грифеля.

Отличие в том, что кронциркульные концы имеют загнутые края – внутрь или наружу, и могут только измерять (снимать показания).

Внутренние диаметры

Отдельный инструмент для замеров внутри трубных деталей, полостей имеет острые концы, загнутые наружу. Введенные внутрь трубы и зафиксированные, точно передают размер, а измерение величины диаметра происходит приложением разведенных концов к линейке.

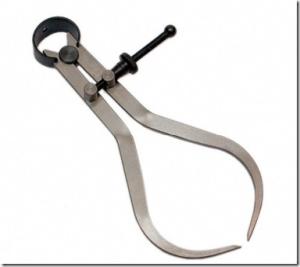

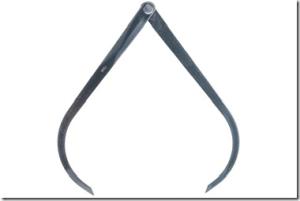

Наружный диаметр

Другой отдельный инструмент – для замеров диаметров окружностей в деталях снаружи.

Его острые концы загнуты внутрь, чтобы касаться округлой поверхности снаружи ее. Таким же образом зафиксированный размер может передаваться или измеряться, прилагаясь к мерительному инструменту.

Штангенциркуль

Усовершенствованный комбинированный инструмент – когда ноги кронциркуля закреплены на штангенциркуле.

Тогда после приложения таких ног на шкале штангенциркуля сразу можно снять показания. По сути, это усовершенствованный штангенциркуль.

Циркуль

Третий тип конструкции – ноги с прямыми концами, по сути это циркуль с острыми краями или съемными иголками.

Вместо иглы на одной ножке монтируется грифель для рисования. Тогда это классический циркуль для рисования.

Работа с инструментом

Для любого действия сначала расслабляется фиксирующая гайка, до свободного и легкого движения концов ног.

Для измерения загнутые наружу или внутрь концы подносятся к измеряемой детали. Когда концы устойчиво касаются детали (изнутри или снаружи), ноги фиксируются гайкой. Теперь инструмент подносится к шкале линейки, и считываются показания. Если это совмещенный инструмент со штангенциркулем, то просто считываются показания.

Для рисования разведенные прямые ноги подносятся к шкале (или шаблону, детали), чтобы установить точный размер.

Смотрите также:

Как выбрать бензиновую самоходную газонокосилку http://euroelectrica.ru/kak-vyibrat-benzinovuyu-samohodnuyu-gazonokosilku/.

Интересное по теме: Что относится к складскому оборудованию

Советы в статье "Сухие градирни - что это" здесь.

После фиксации ног гайкой, циркуль переносится на плоскость (бумагу) для рисования. Острый конец устанавливается в центр будущего круга, после чего другим концом с грифелем рисуется этот круг заданного диаметра.
