Аттенюатор коаксиальный — что это, виды и для чего используется

Для решения широкого круга задач по проверке готовой радиоэлектронной аппаратуры, особенно той части которая работает на излучение возникает необходимость ослабления сформированного сигнала до определённого уровня.

Степень такого ослабления зависит от условий эксплуатации и предъявляемых требований к месту, где проводится эксперимент или исследования.

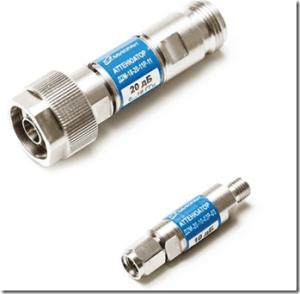

Для выполнения таких условий применяют специальные устройства, называемые коаксиальными аттенюаторами.

Классификация коаксиальных аттенюаторов

Современные разработчики и производители предлагают достаточно широкий ассортимент коаксиальных аттенюаторов.

Они классифицируются по следующим характеристикам:

• Конструктивному исполнению.
• Коэффициенту ослабления. Он указывает во сколько раз может быть уменьшена амплитуда (мощность) выходного сигнала. Обычно она указывается в Децибелах, которые достаточно легко можно пересчитать в разы.
• Диапазон частот в котором может работать аттенюатор.
• Способу регулировки 9установки требуемого уровня ослабления). Все подобные изделия делятся на две категории: регулируемые и нерегулируемые. К первой категории относятся изделия, которые имеют плавную или дискретную регулировку с заранее заданным шагом. Все нерегулируемые устройства имеют один показатель ослабления, установленный на заводе изготовителе.
• Величина волнового сопротивления. Она измеряется на входе и выходе каждого аттенюатора. От этого зависит уровень согласования аттенюатора с другими входными и выходными устройствами.
• Коэффициент стоячей волны.
• Точность устанавливаемого уровня ослабления.
• Геометрическим размерам.
• Области применения.
• Стоимости.
• Компании производителя.

Все подобные устройства выполняются в соответствии со строгими требованиями существующих стандартов.

Область применения

Аттенюатор коаксиальный по своим возможностям может выполнять две важные функции в различных радиотехнических устройствах.

Смотрите также:

Самые востребованные запчасти для лифтов http://euroelectrica.ru/samyie-vostrebovannyie-zapchasti-dlya-liftov/.

Интересное по теме: Какие бывают виды козловых кранов

Советы в статье "Горизонтальные резервуары РГСН и РГСПД - виды и сфера применения" здесь.

Он используется для ослабления сигнала и в качестве согласующего элемента. Основными областями применения таких аттенюаторов считаются:

• Для согласования кабелей с различным внутренним сопротивлением, например, 75 Ом и 50 Ом. В этом случае подбирают устройство обеспечивающее максимальное согласование.
• В радиоприёмниках (особенно профессиональных) для предотвращения перегрузки входных цепей при поступлении достаточно мощного сигнала или помехи (естественной или искусственной, то есть организованной).
• В лабораторных установках при проведении измерений для развязки поступающих эталонного и исследуемого сигнала.
• В бытовой аудиотехнике для регулировки уровня сигнала.
