Шпилька ввода трансформатора: зачем нужна и какие есть виды

Всем еще с детства знакомо слово «трансформатор». Очень часто его встречаем в статьях на соответствующую тематику или же слышим в тех случаях, когда возникают проблемы с электричеством. Именно благодаря трансформатору происходит преобразование электромагнитной дуги в системы переменного тока. Шпилька ввода трансформатора: зачем нужна и какие есть виды

Большую роль во всей работе устройства играют его составляющие. Одной из них является шпилька ввода. В данной статье разберем шпильки трансформатора силового, предназначение и виды. Рассмотрим, от чего зависит данная комплектующая.

Общие сведения

Именно работа шпилька ввода отвечает за подключение трансформатора непосредственно к сети.

Место их нахождения — это на крышке или боковой стене. Для изоляции шпильки обязательно используют фарфоровые изоляторы.

Материал, из которого изготовляют стержни для силового трансформатора – это латунь или медь.

Конструкция ввода

Есть различные виды, и они зависимы от следующих характеристик:

  • величина тока;
  • класс напряжения;
  • вид установки (внутренняя или наружная);
  • способ соединения с обмотками трансформатора.

Разновидности

Существуют следующие разновидности данных стержней.

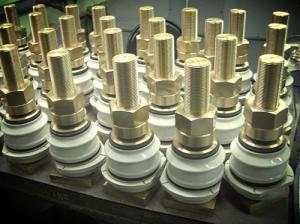

Шпилька ввода трансформатора

Стержень ввода НН. Данные элементы изготовляются и продаются как в сборе, и просто комплектующими. Состоит из стержня и шайбы для фиксации. Если производится замена такого стержня, необходимо заменить и маслобензостойкую прослойку по всей площади бака.

Данные шпильки изготовляются для различных трансформаторов мощностью (Р):

  • Р = 25 – 160кВа;
  • Р = 250кВа;
  • Р = 400кВа;
  • Р = 630кВа;
  • Р = 1000кВа;
  • Р = 1600кВа;
  • Р = 2500кВа.

Каждый из видов трансформатора предусматривает использование шпильки с определенным диаметром и шагом резьбы.

Шпилька ввода ВН. Данная шпилька устанавливается на крышке бака и обязательно крепится в нужном положении при помощи стального фланца. Шпилька ввода ВН используется в трансформаторах мощностью мощность 25 – 1600кВа, ее размеры М12 х 1,75, (где М12 – диаметр, а 1,75 – шаг резьбы).

В случае если повреждена резьба или шпилька сгорела, выполняется ее замена. Если не исключается возможность того, что шпилька перегревается, выполняют измерение температуры. Для этого используют специальный прибор – пирометр. Признаком перегрева является отличительный от других потемневший цвет.

Смотрите также:

Как правильно собрать электрощит в частном доме

Развитие машиностроения в России http://euroelectrica.ru/razvitie-mashinostroeniya-v-rossii/.

Интересное по теме: Как выбрать зарядку для смартфона

Советы в статье "Монтаж электромагнитного замка на дверь " здесь.

В случае обнаружения неполадок обязательно сообщите в соответствующие инстанции, пусть ремонтом занимаются специалисты.
