Как управляют пневмоприводами в промышленности: от пневмораспределителей до пневмоостровов

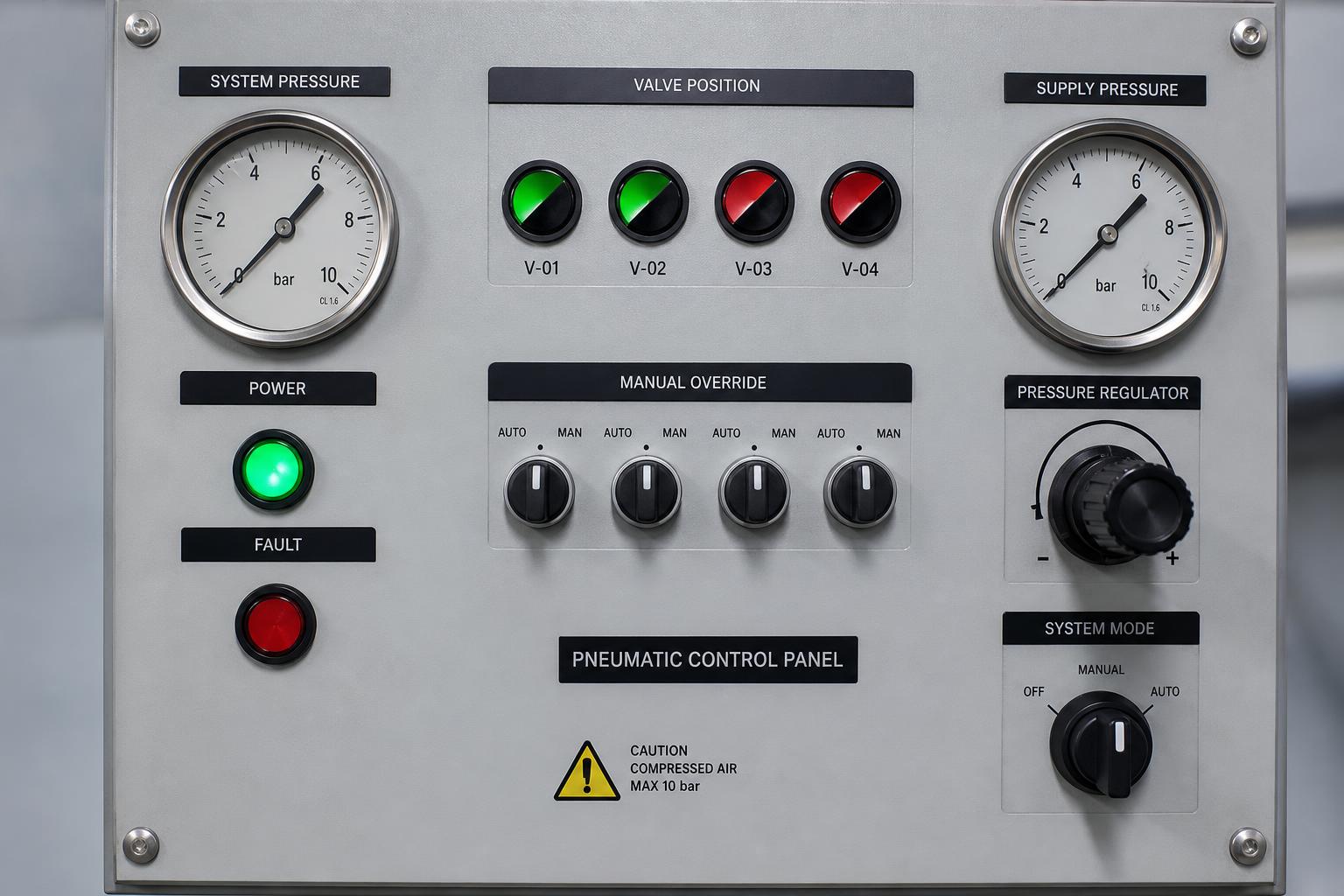

Пневматические решения давно стали привычной частью заводских цехов, где требуется надёжное и простое преобразование энергии сжатого воздуха в движение. Если нужно организовать централизованное управление несколькими приводами сразу, часто обращаются к шкафу управления пневмоприводами. В таких системах воздух выступает рабочим телом, а распределители задают направление потоков.

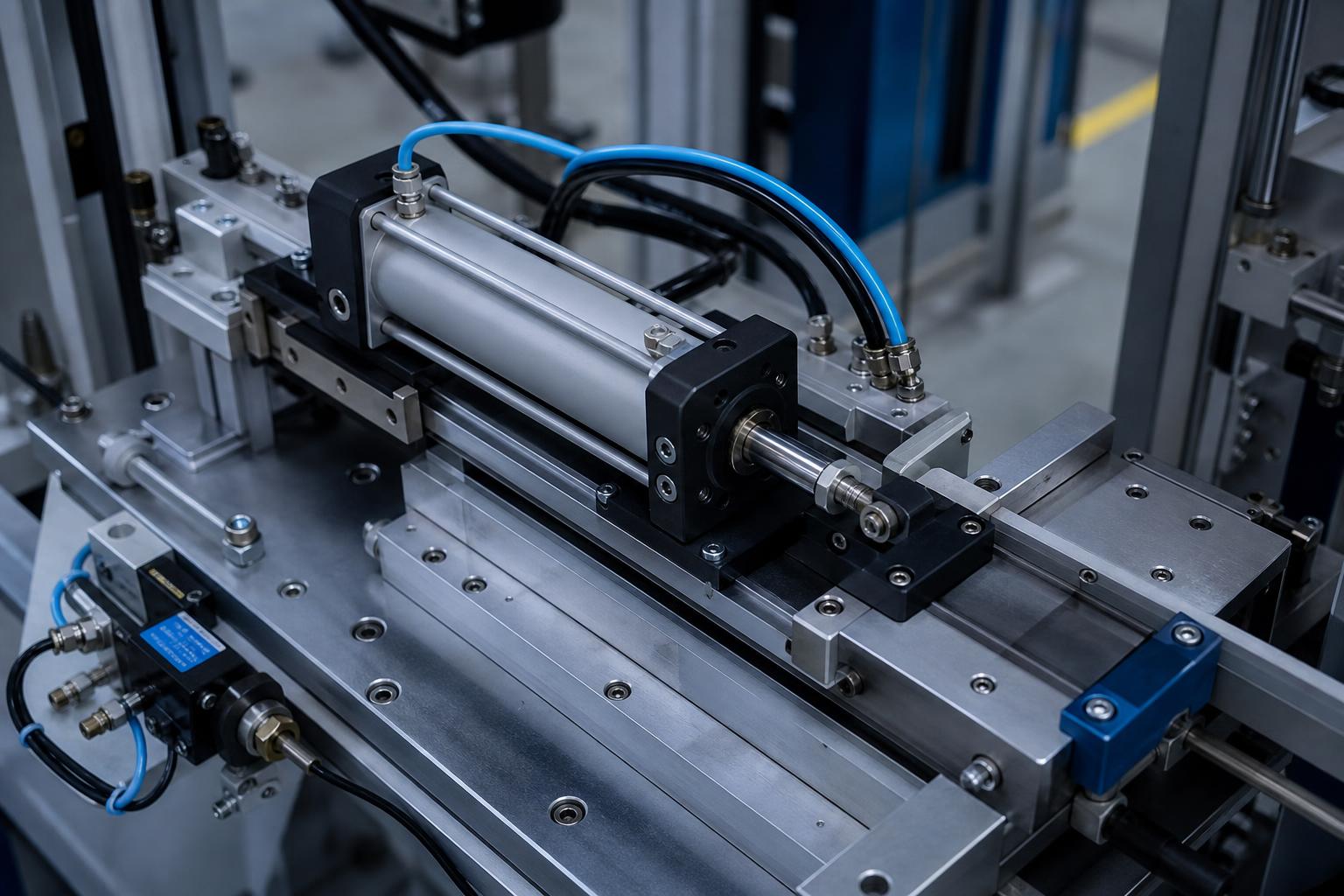

Основы пневматических систем управления приводами строятся на простом принципе: сжатый воздух подаётся под давлением, проходит через распределители и приводит в движение поршни цилиндров. Такая пневматическая система отличается высокой скоростью срабатывания и устойчивостью к перегрузкам.
Основы пневматических систем управления приводами
Особенности применения воздуха в пневмоприводной технике

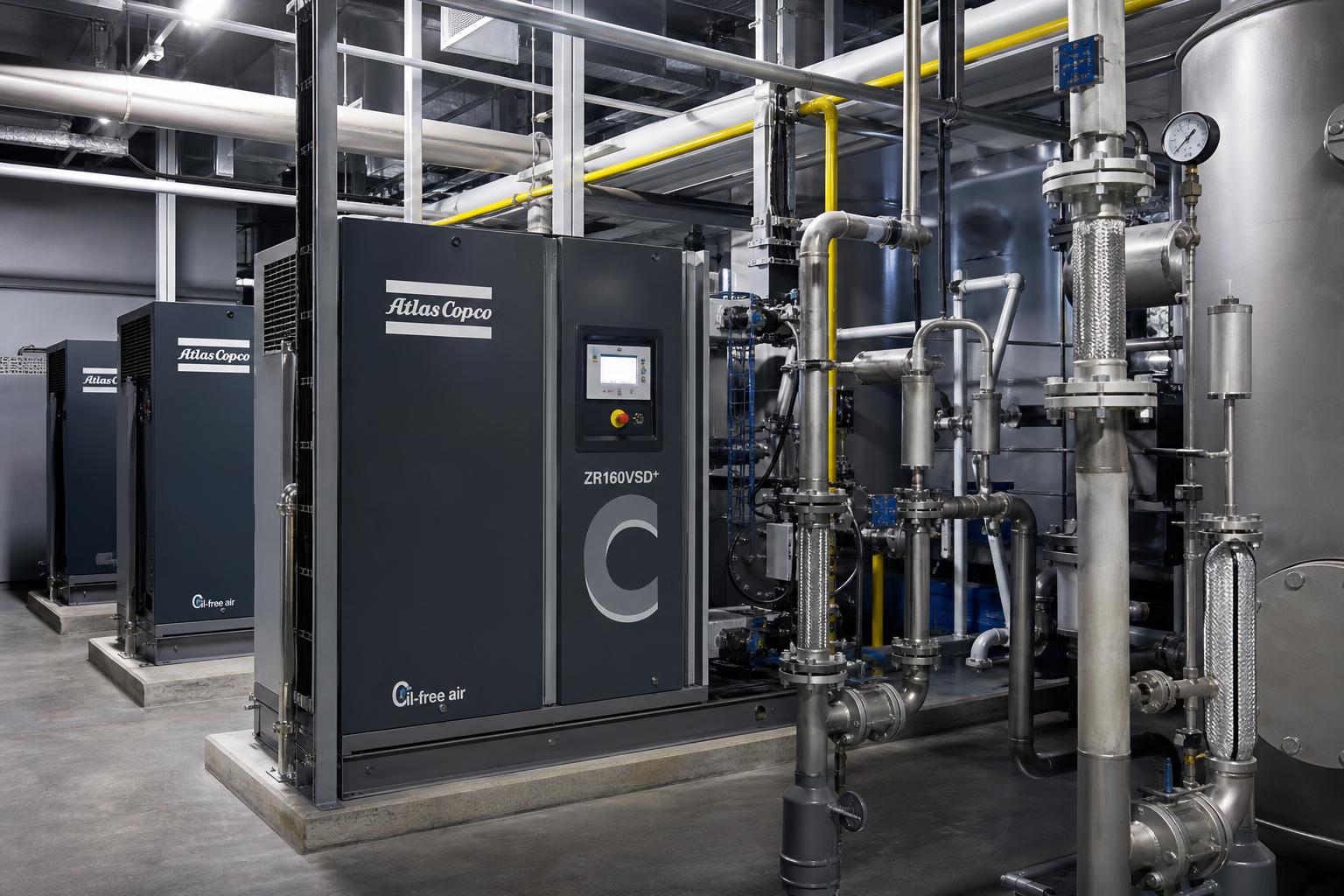

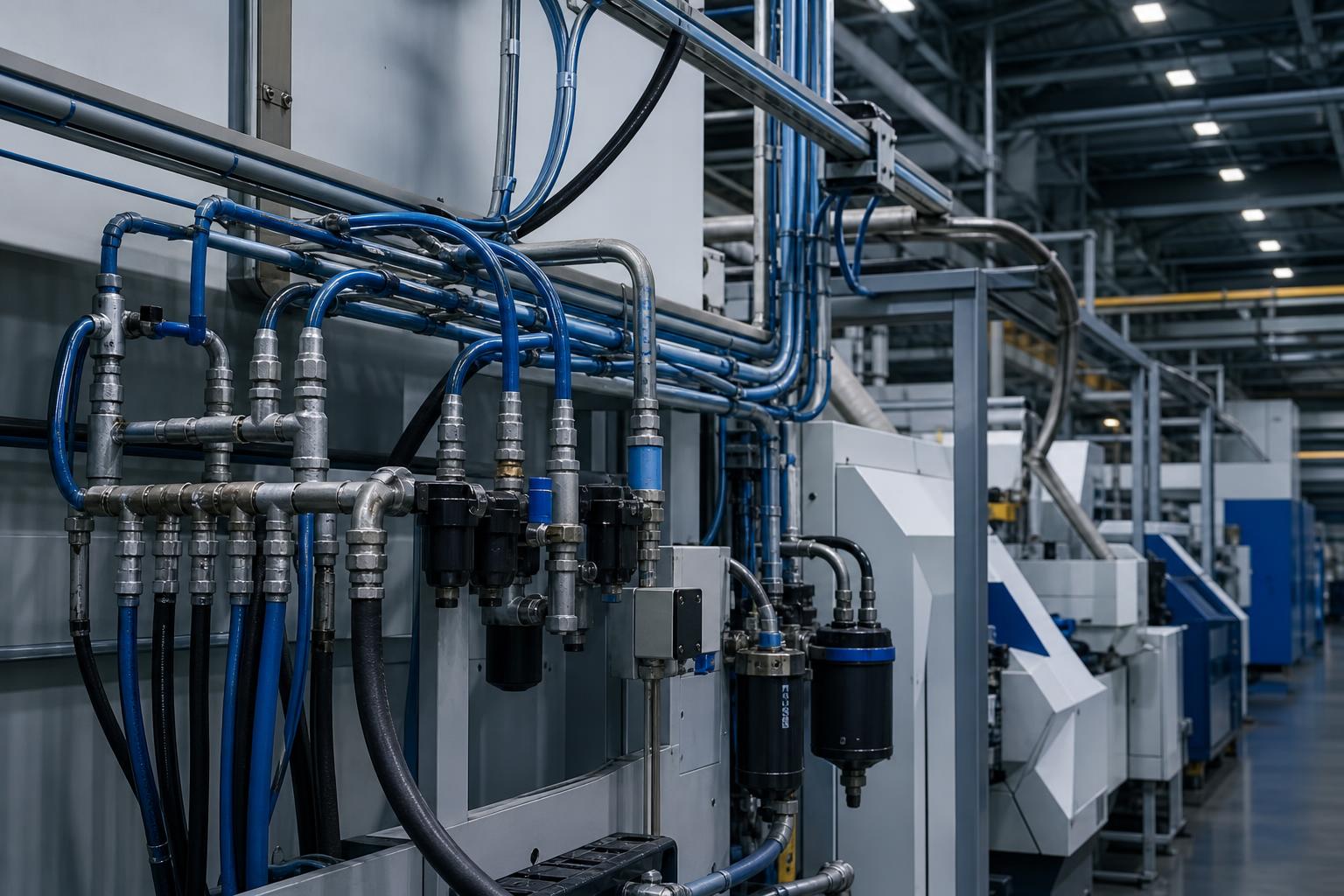

Воздух в пневмоприводной технике используется благодаря своей доступности и безопасности. Сжатый воздух легко транспортируется по трубопроводам, а при утечках не создаёт загрязнения. В промышленности это позволяет быстро запускать и останавливать оборудование без сложной электрической обвязки.
Сжатый воздух обладает хорошей сжимаемостью, поэтому системы прощают небольшие колебания давления. Это особенно важно на линиях с переменной нагрузкой. Пневматические приводы при этом остаются простыми в обслуживании и не требуют сложной электроники на каждом узле.

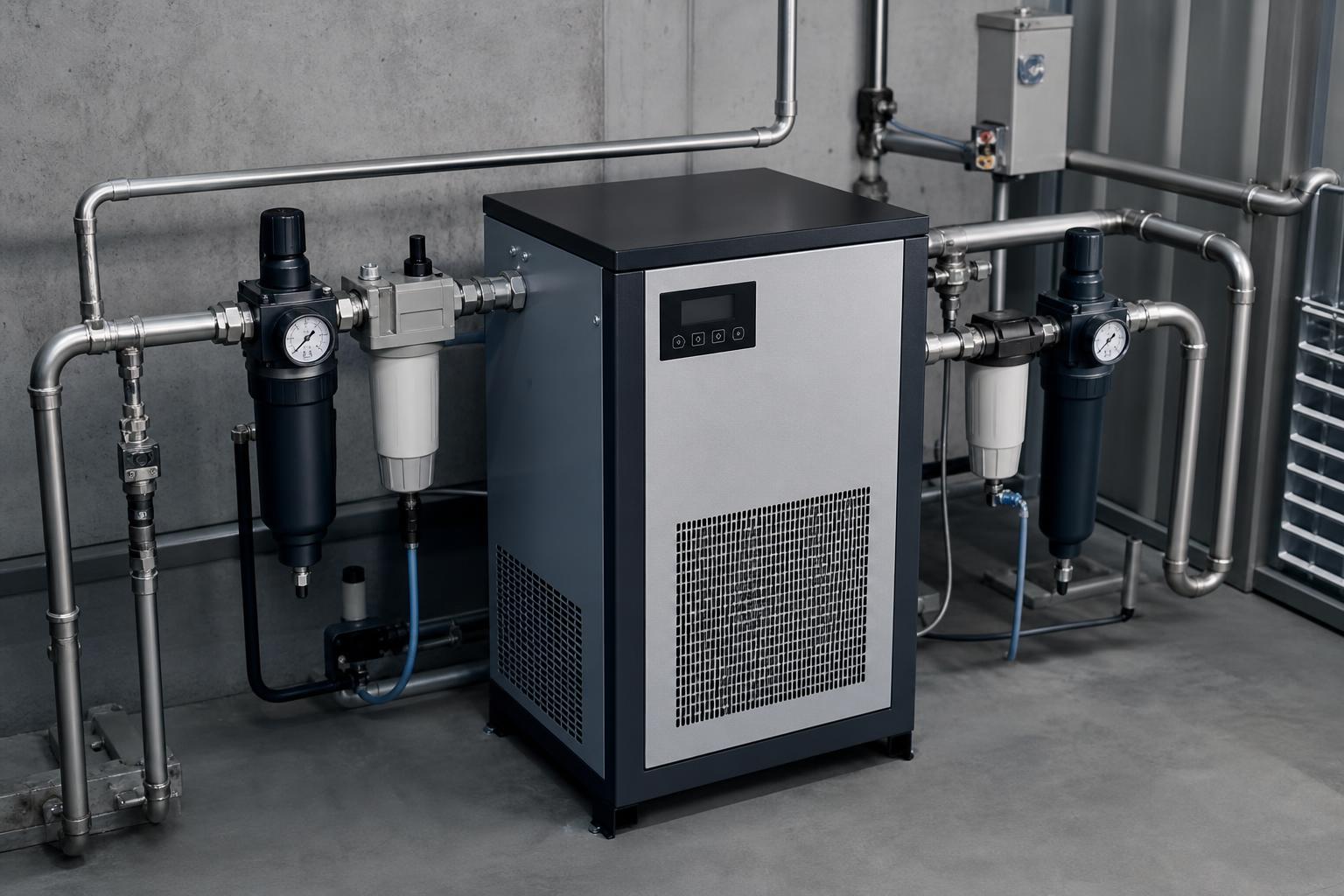

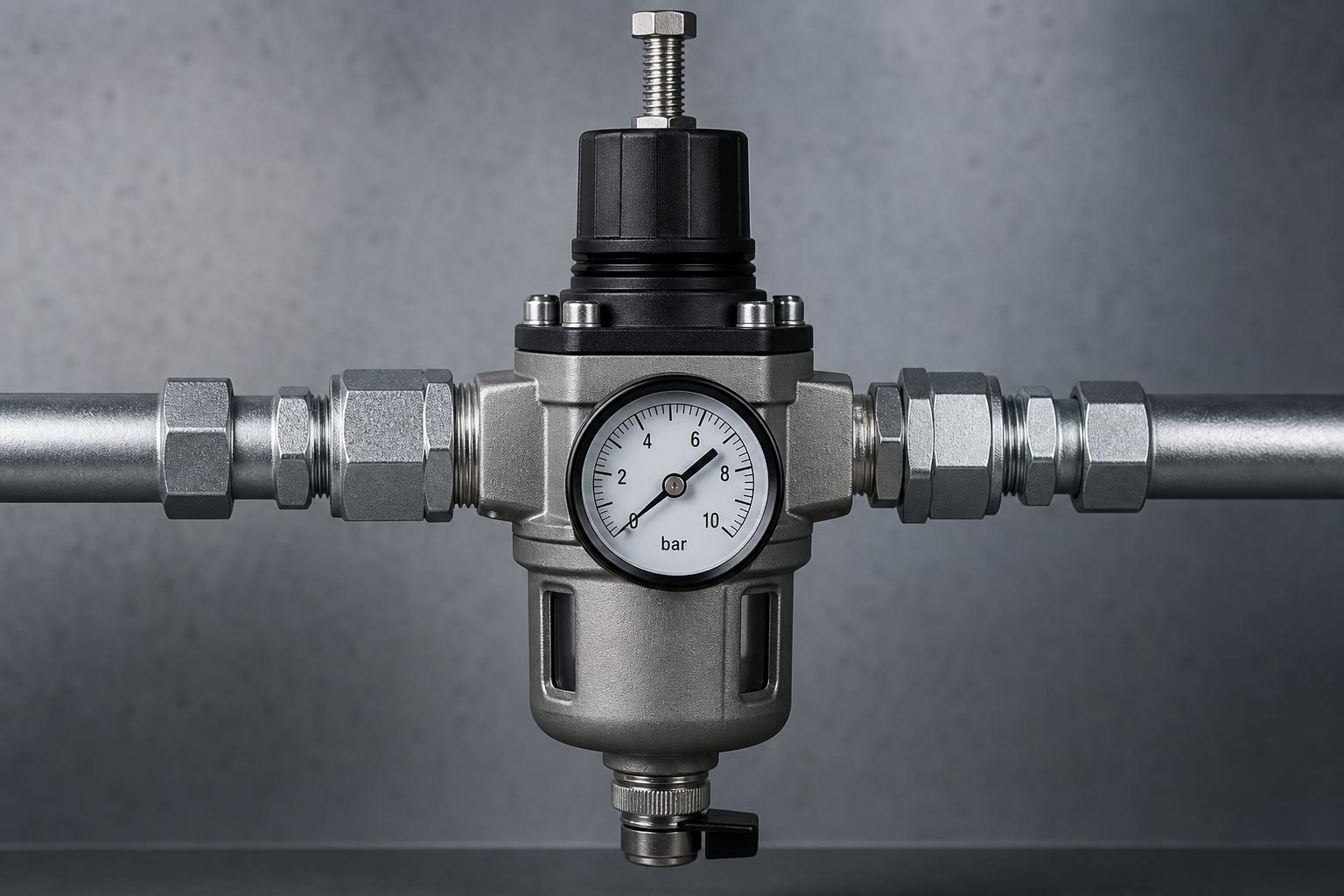

Возможность быстрого сброса давления делает такие системы безопасными при аварийных остановках. В то же время пневматические устройства требуют подготовки воздуха: удаления влаги и масла, чтобы избежать коррозии и износа уплотнений.
В повседневной практике инженеры отмечают, что правильно спроектированная пневматическая система способна работать годами при минимальном вмешательстве. Главное — следить за качеством воздуха и своевременно менять фильтрующие элементы.
Практические советы

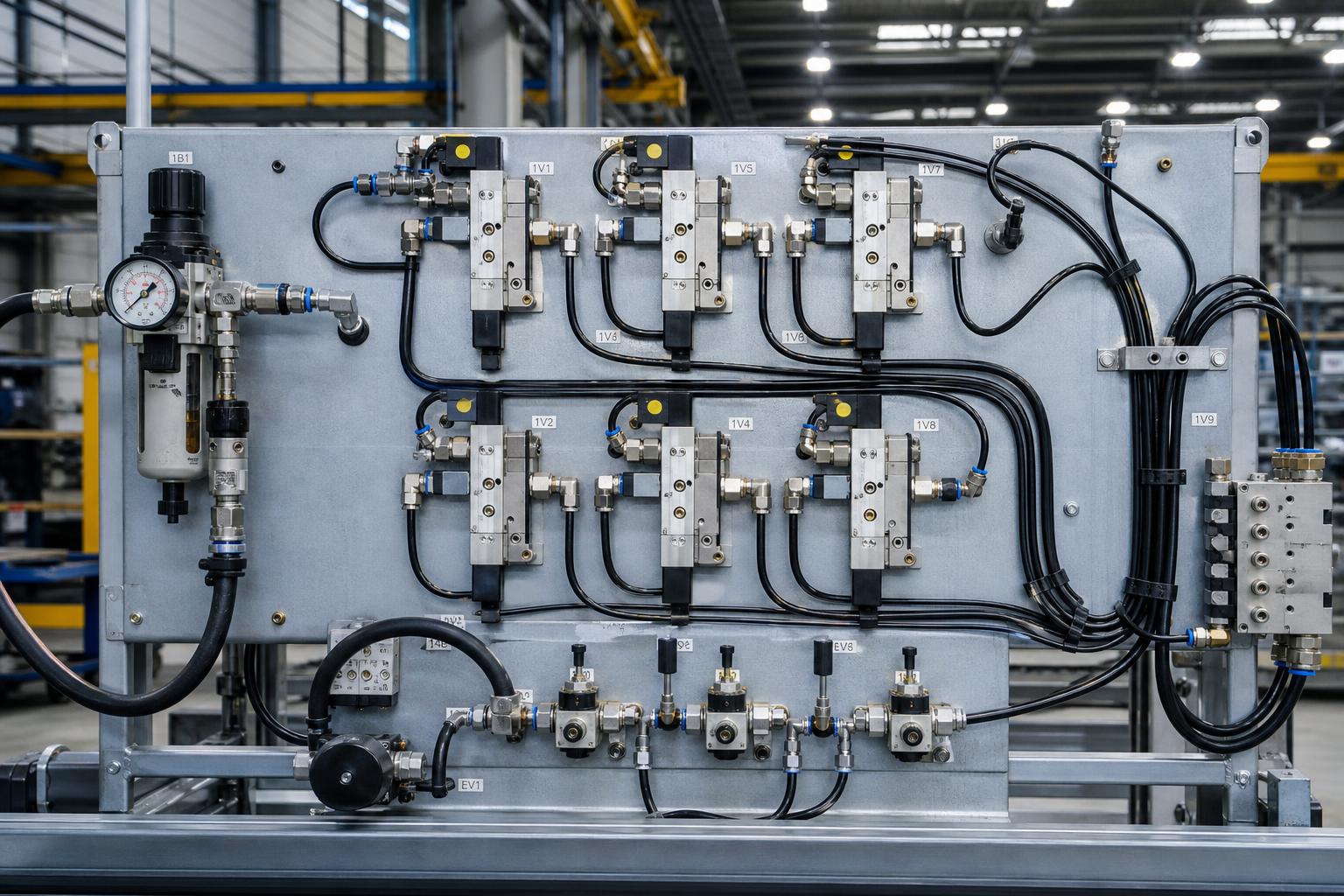

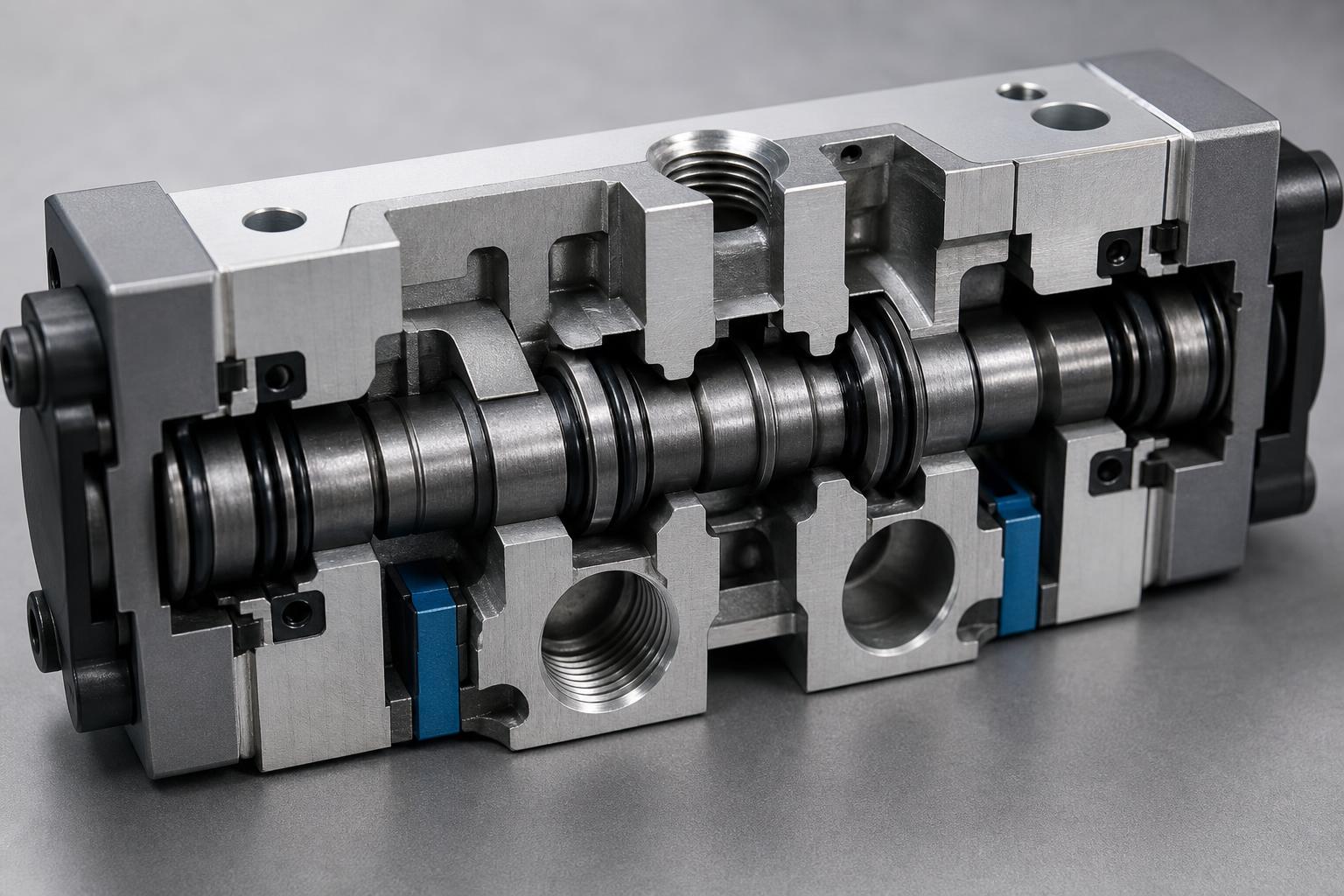

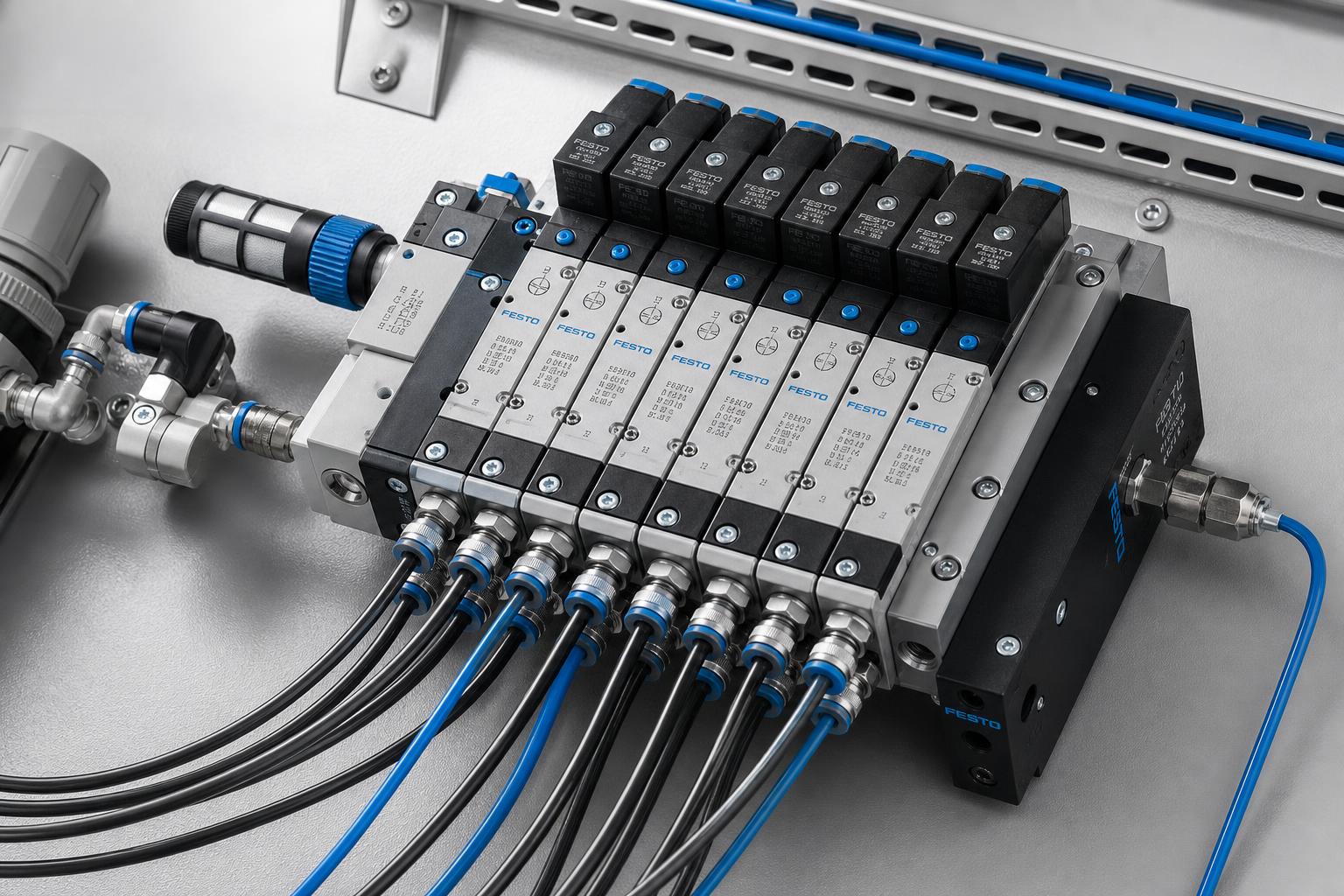

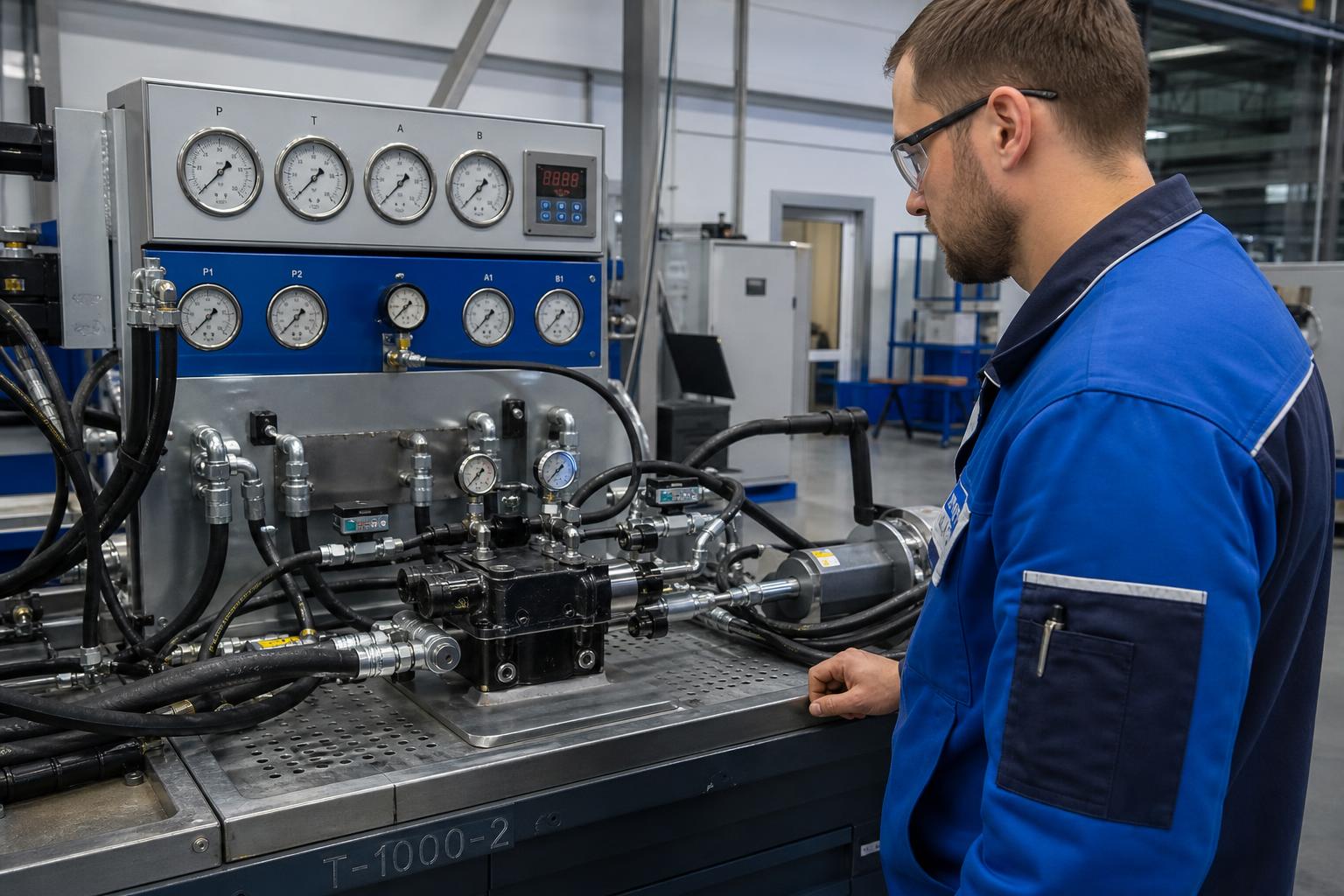

Устройство пневмораспределителей строится вокруг золотника или мембраны, которые переключают потоки сжатого воздуха между входом и выходом. В простых моделях используется пружинный возврат, а в более сложных — электропневматическое управление через пилотные клапаны. Такая конструкция позволяет быстро перенаправлять воздух и обеспечивает надёжную работу пневматического привода даже при частых переключениях.

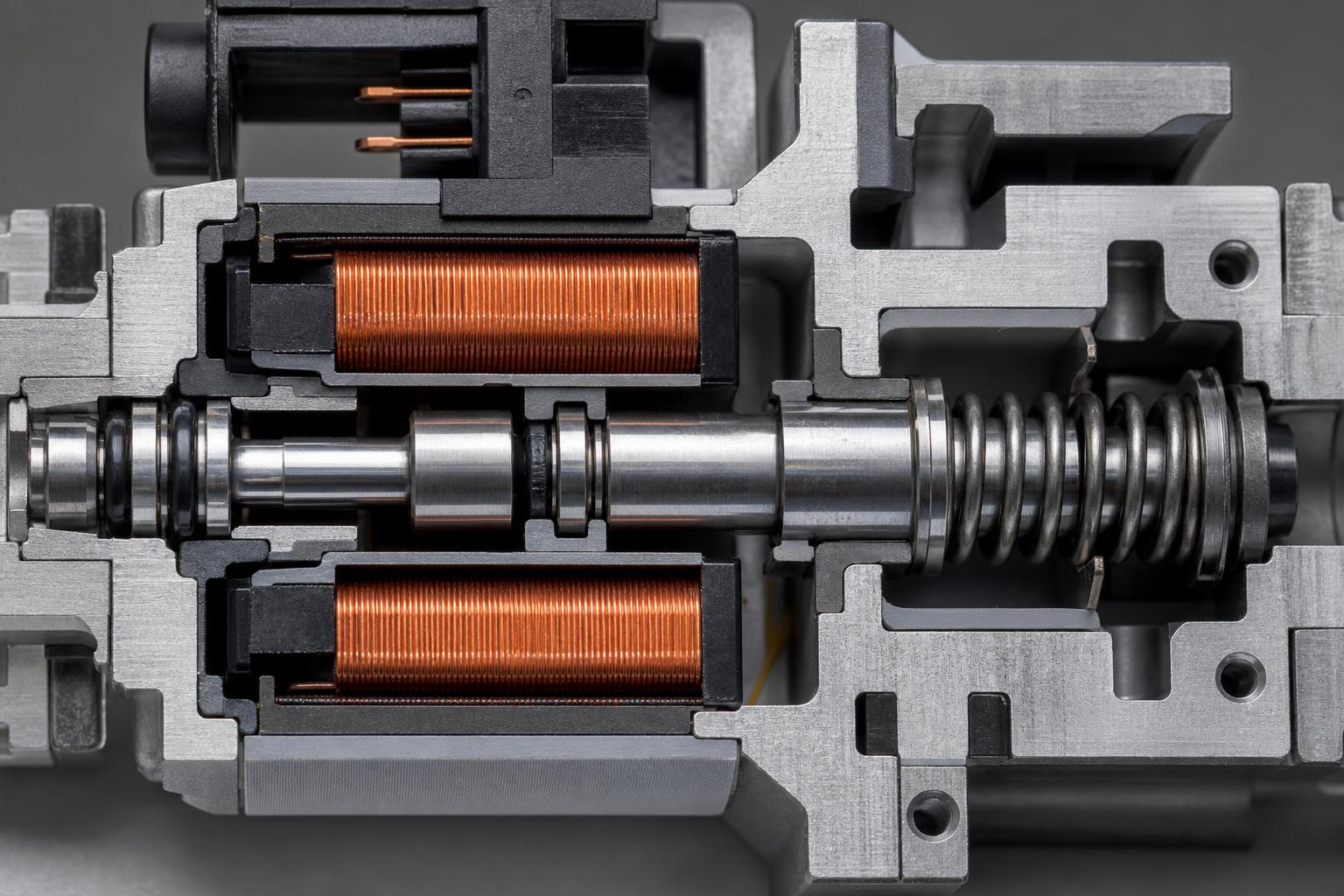

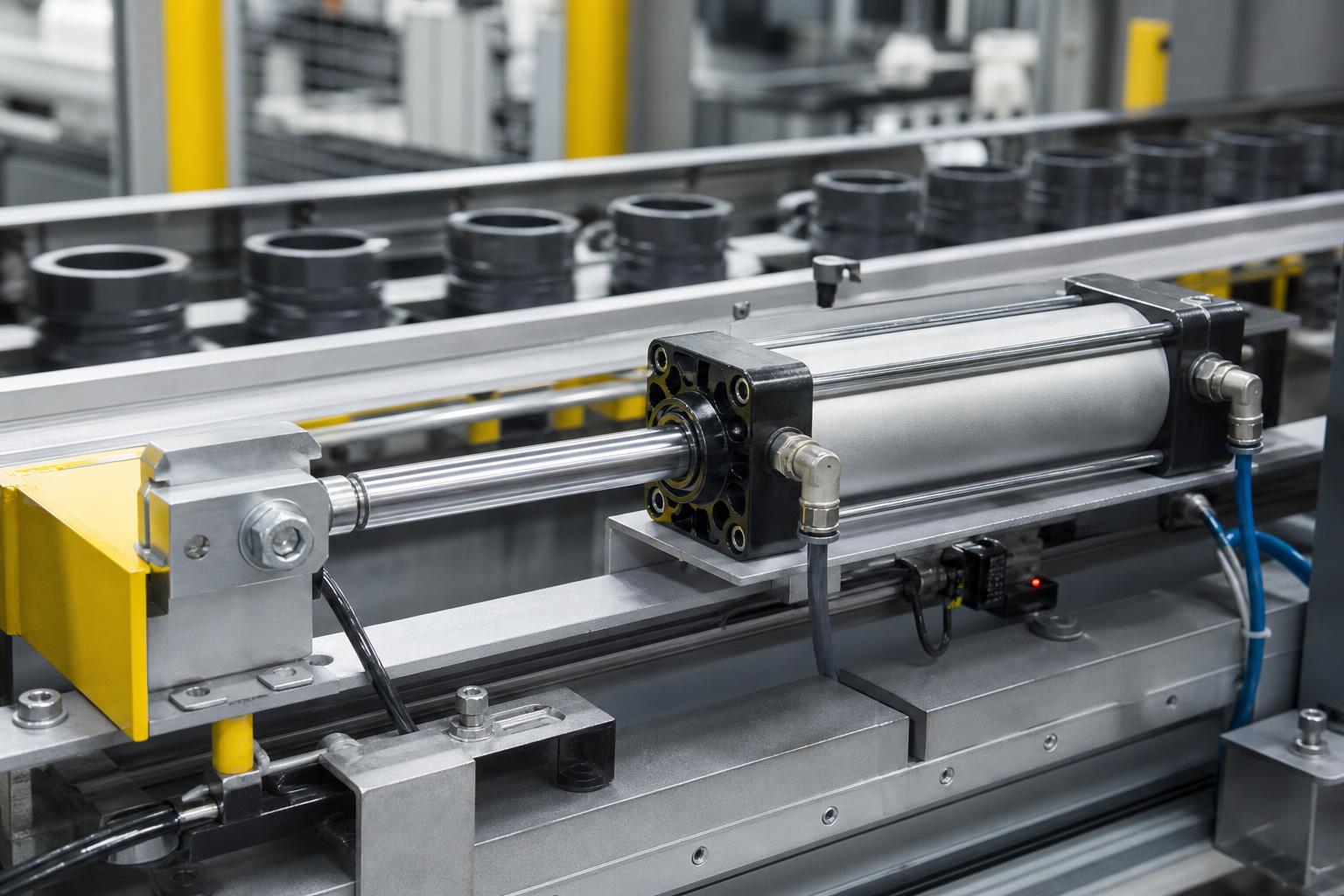

Принцип действия основан на перемещении золотника под действием давления или электромагнита. Когда сигнал управления поступает на катушку, воздух перемещается по каналам и сдвигает золотник, открывая нужные линии. Это обеспечивает точное управление движением поршня в пневмоцилиндре без лишних задержек.
В повседневной практике часто встречаются ситуации, когда неправильный выбор типа распределителя приводит к излишнему расходу воздуха или замедлению цикла. Здесь полезно помнить простые правила подбора.
Экспертный совет

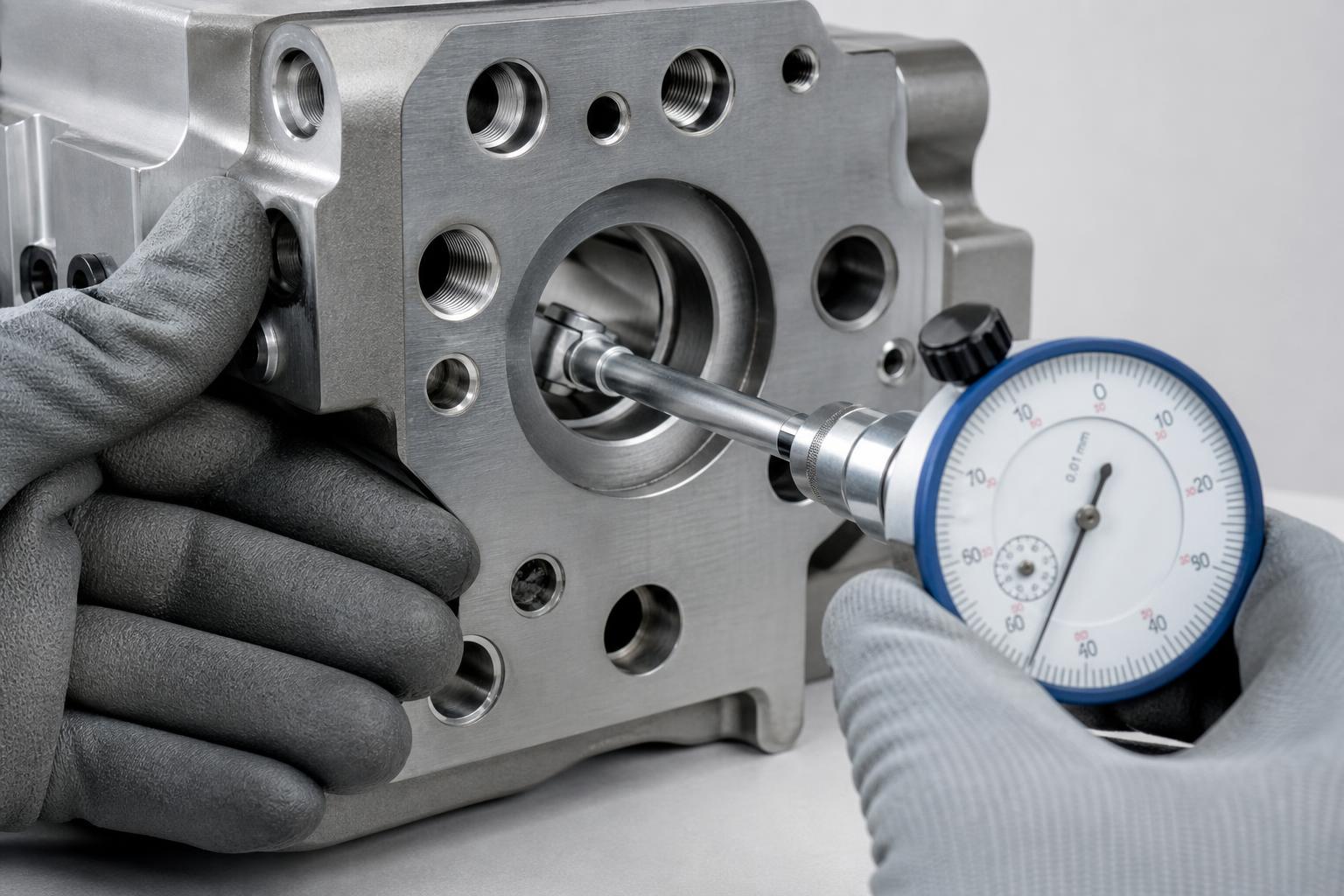

Перед монтажом всегда проверяйте условный проход распределителя по каталогу производителя. Слишком узкий канал снижает скорость срабатывания привода, а излишне большой увеличивает расход сжатого воздуха без заметного выигрыша в быстродействии.
Неочевидный лайфхак

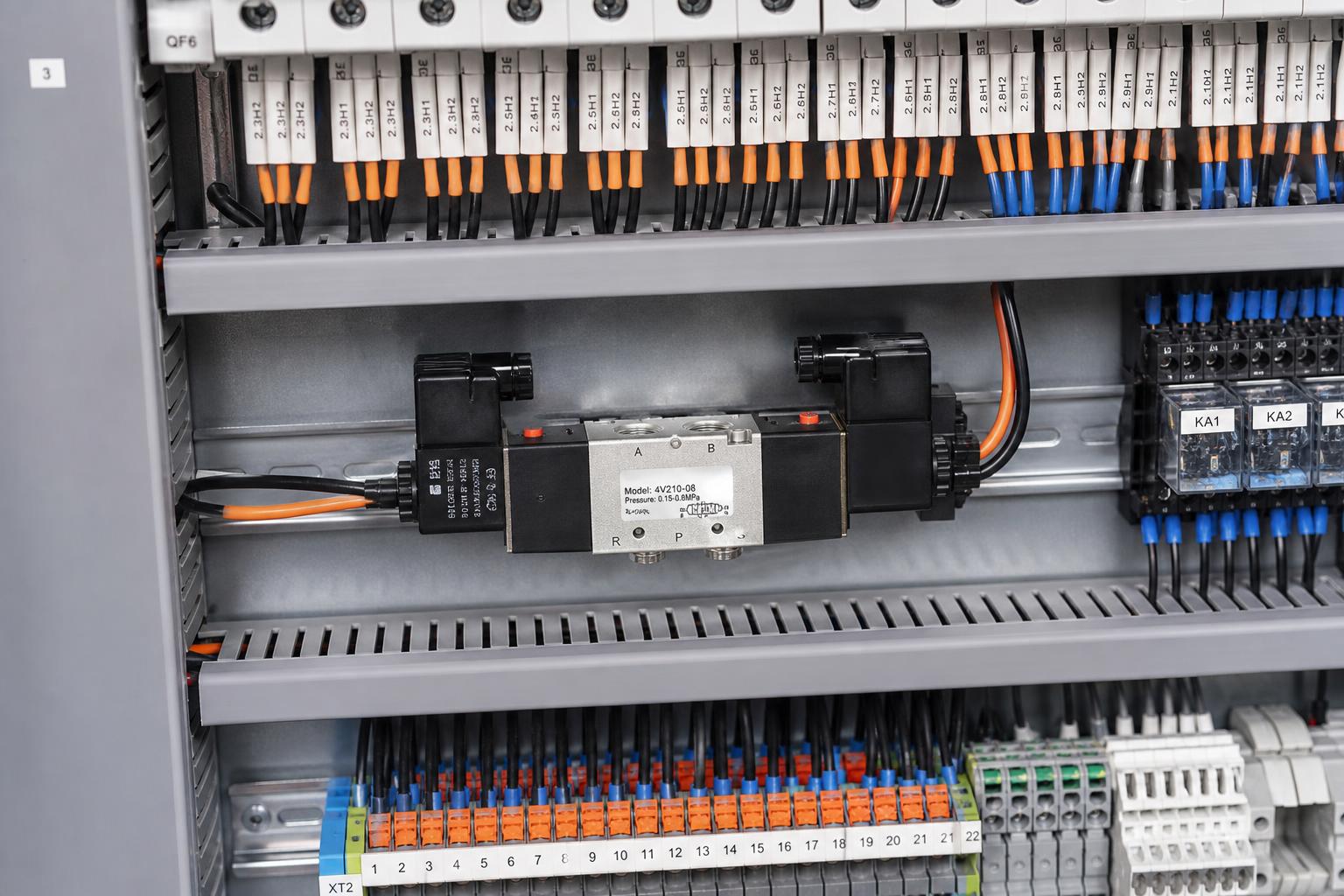

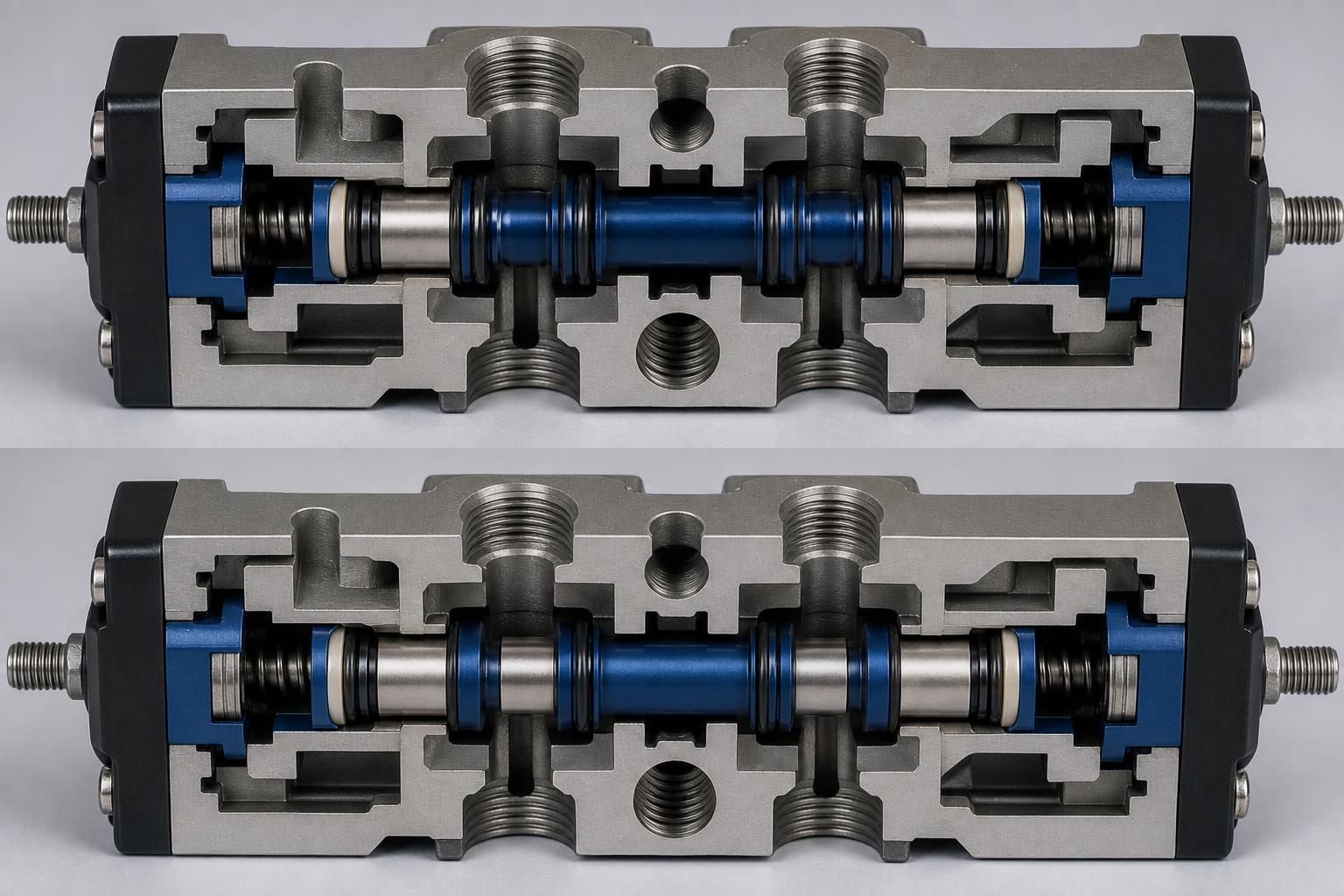

Если система работает в режиме частых включений, установите распределитель с бистабильным управлением. Он удерживает положение без постоянного питания катушки и заметно снижает нагрев при длительной работе.
Частая ошибка

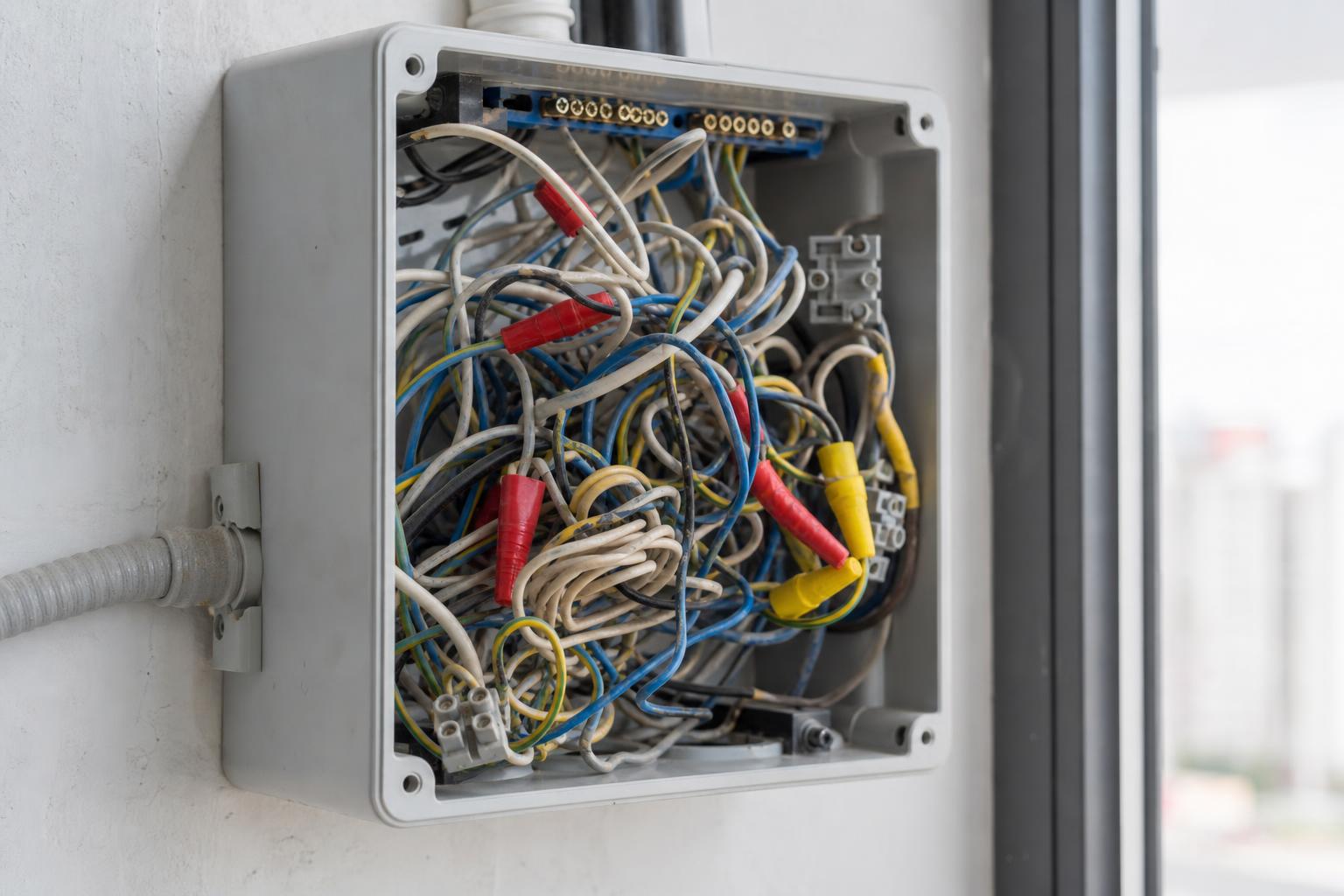

Многие подключают распределители по индивидуальным кабелям даже при количестве свыше десяти устройств. В результате растёт вероятность ошибок монтажа и усложняется диагностика при сбоях.
Кому не подходит

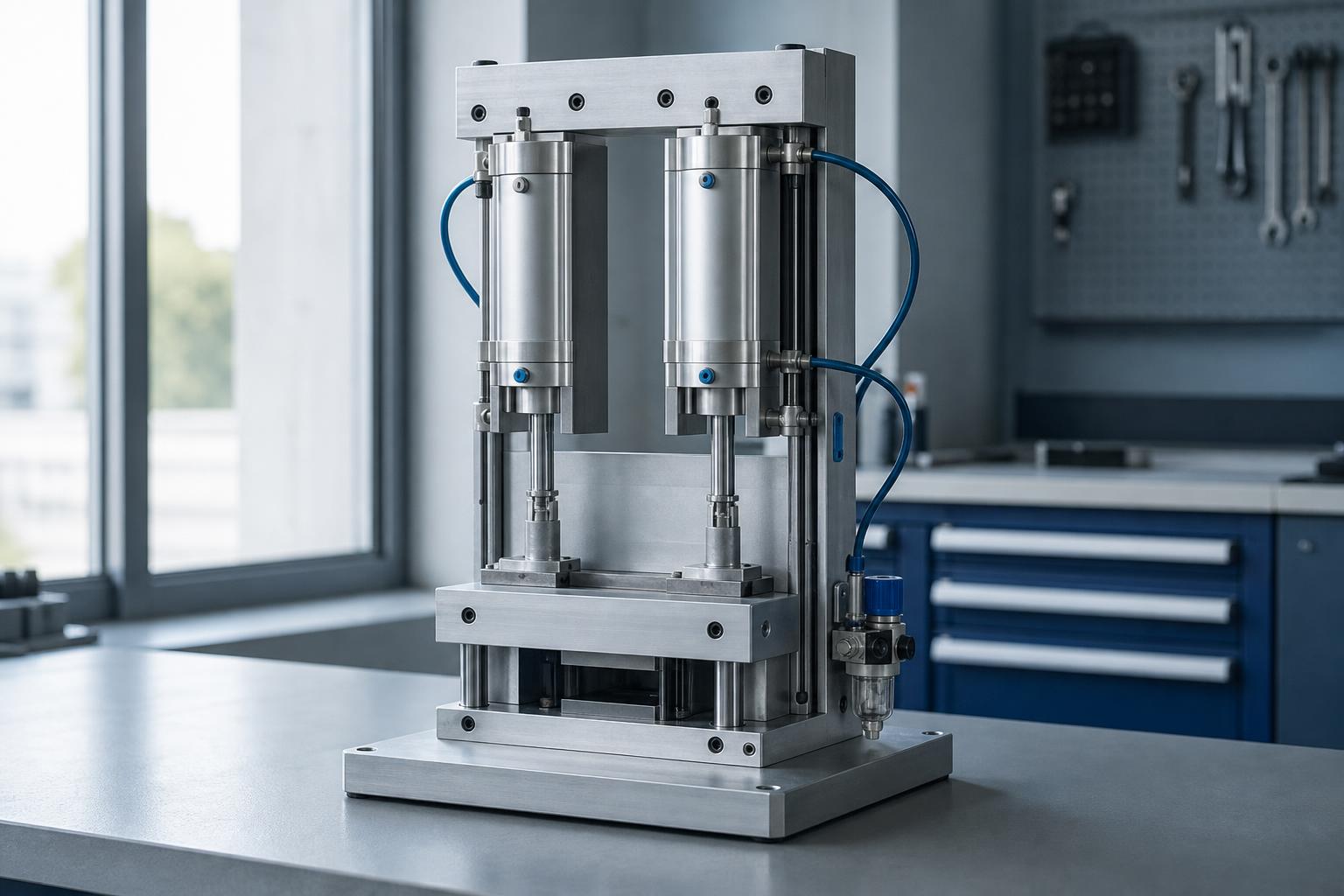

Модульные блоки распределителей с полевой шиной не нужны на небольших стендах с двумя-тремя приводами. Здесь проще и дешевле использовать отдельные распределители с прямым подключением.
Такие практические наблюдения помогают избежать лишних затрат и простоев уже на этапе проектирования пневматической системы.
Как я к этому пришла

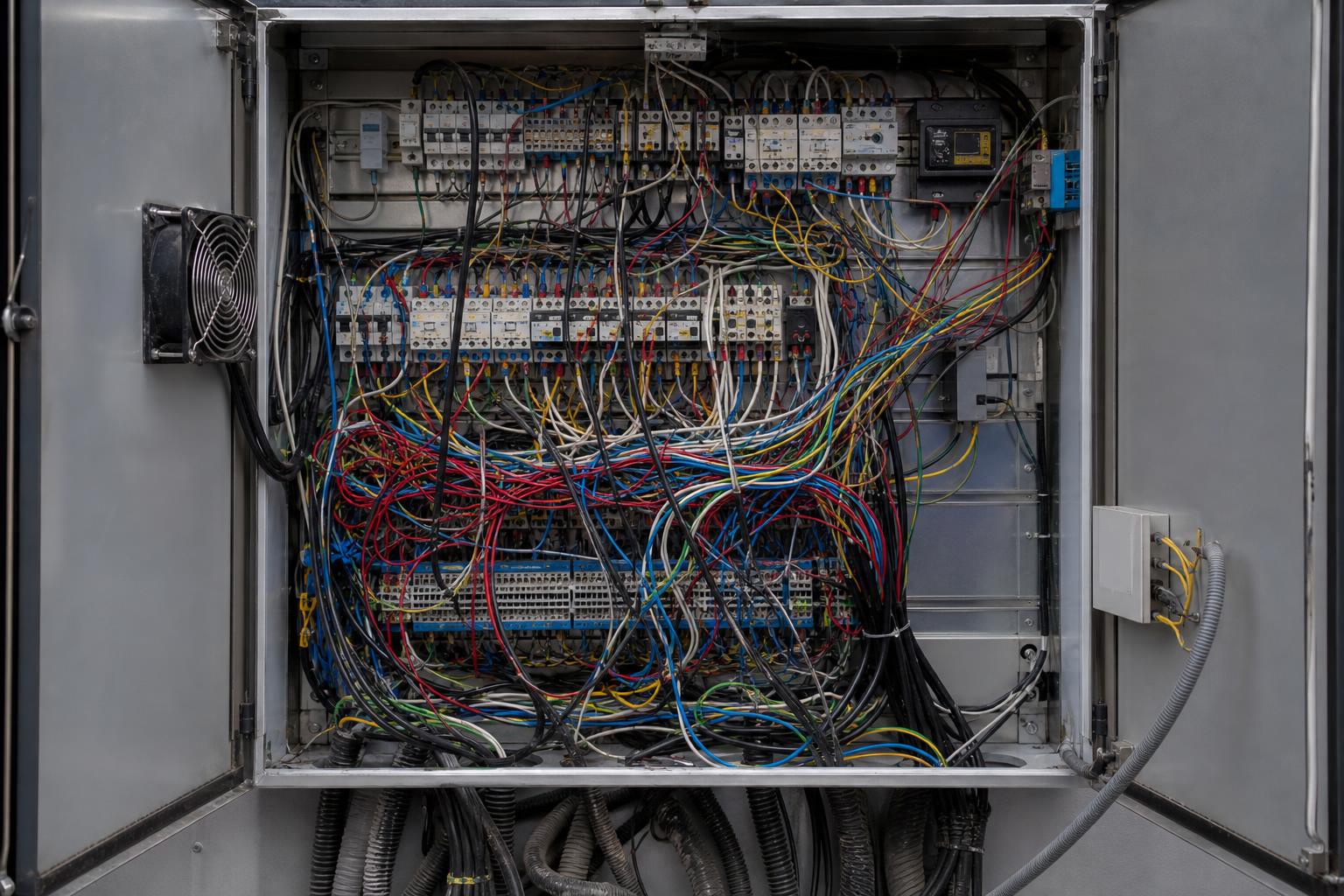

Когда начинала разбираться в управлении пневмоприводами, первой гипотезой было простое наращивание количества отдельных распределителей. Казалось, что чем больше устройств, тем проще масштабировать линию. На практике быстро выяснилось, что растущее количество кабелей превращает монтаж в головоломку, а диагностика занимает часы.

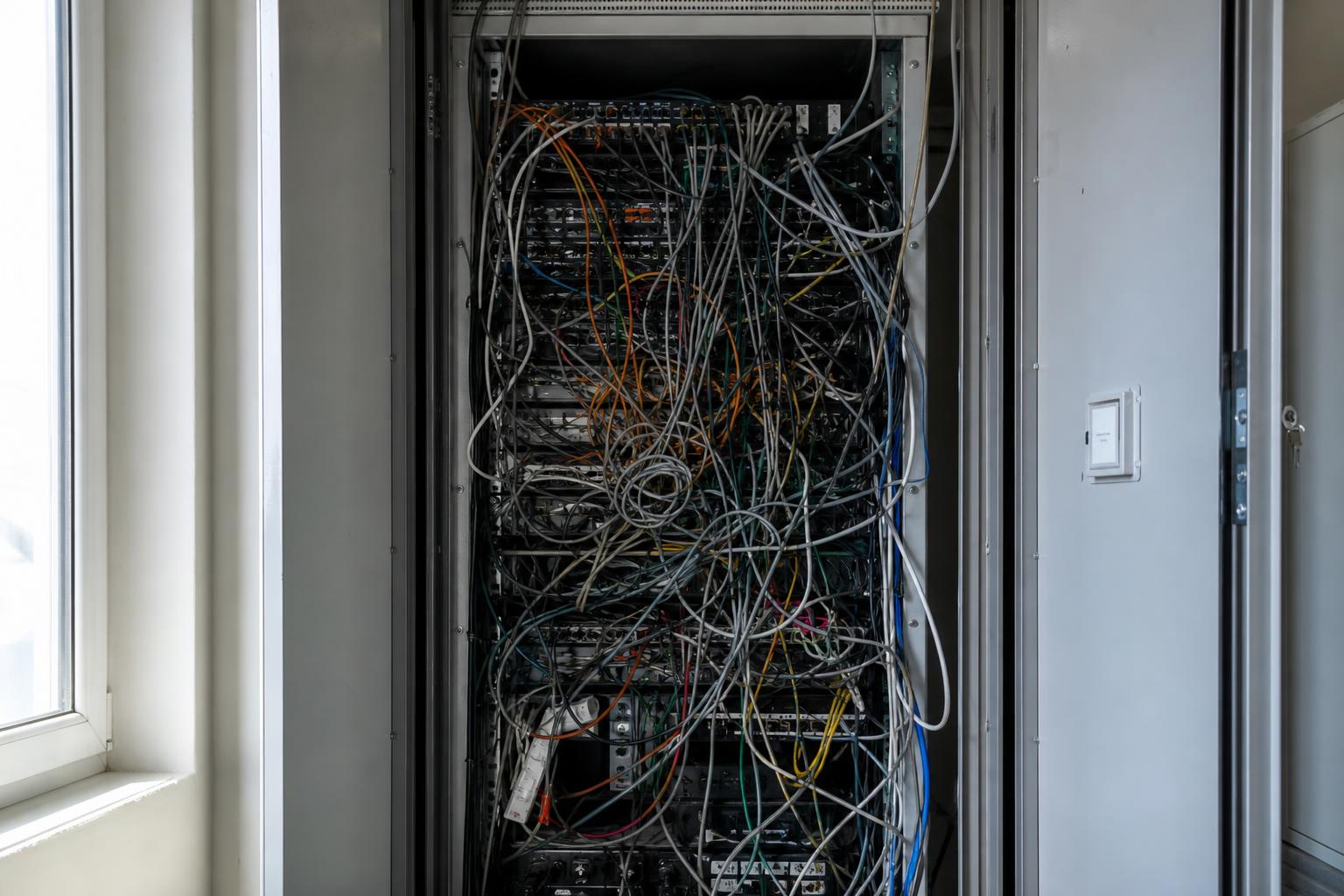

Ограничением стало пространство внутри шкафа и требования к быстродействию. При увеличении числа устройств росла вероятность ошибок подключения, а сжатый воздух расходовался неэффективно из-за длинных линий. Вариант с полностью индивидуальным подключением не сработал, потому что каждый новый привод добавлял проводку и усложнял поиск неисправностей.

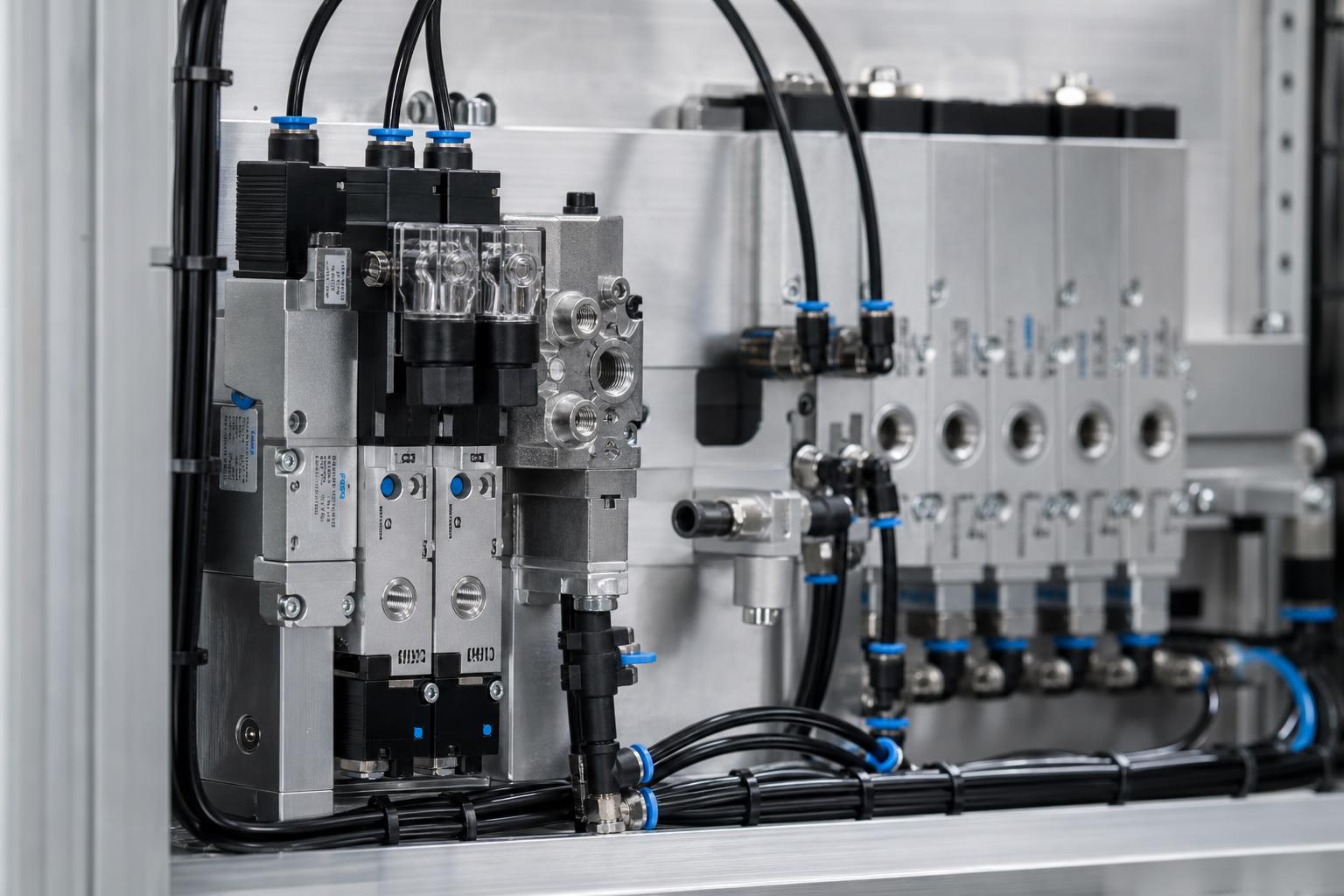

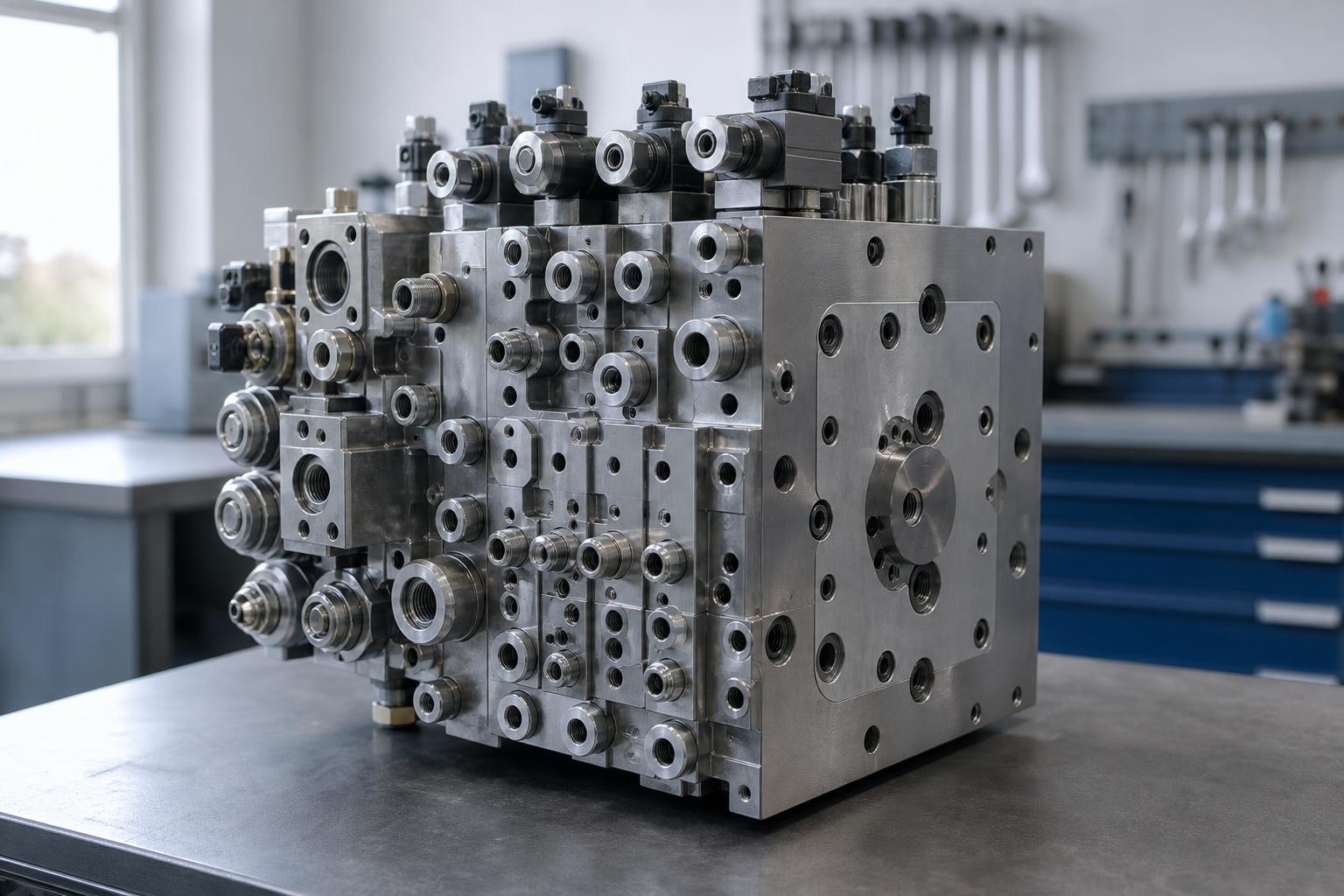

Следующей гипотезой стала сборка компактных блоков распределителей на общей плате. Здесь уже появилась возможность сократить количество проводов, но без единого интерфейса управления система всё равно оставалась громоздкой. Пришлось отказаться от этой идеи, когда выяснилось, что добавление новых приводов требует полной переборки шкафа.

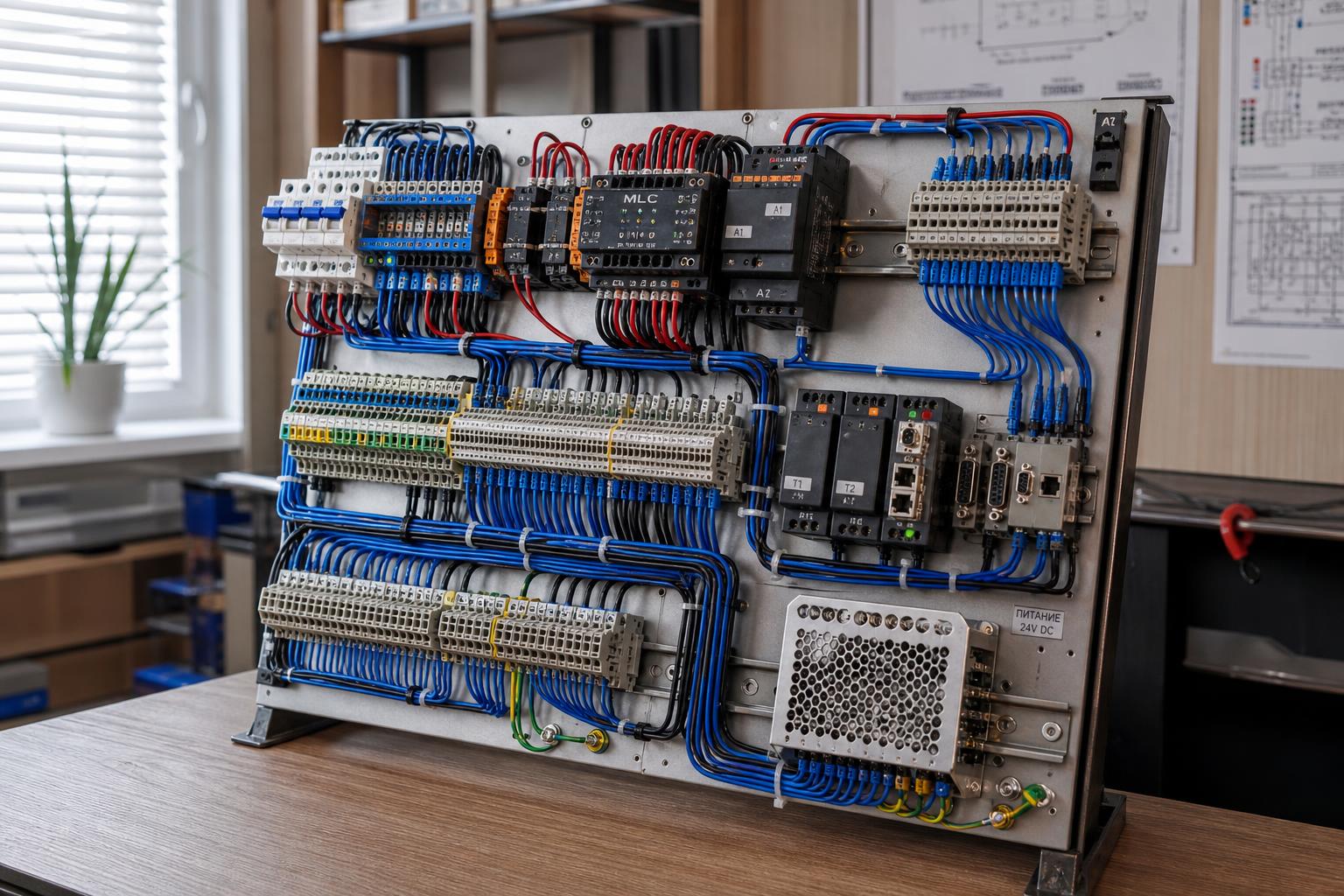

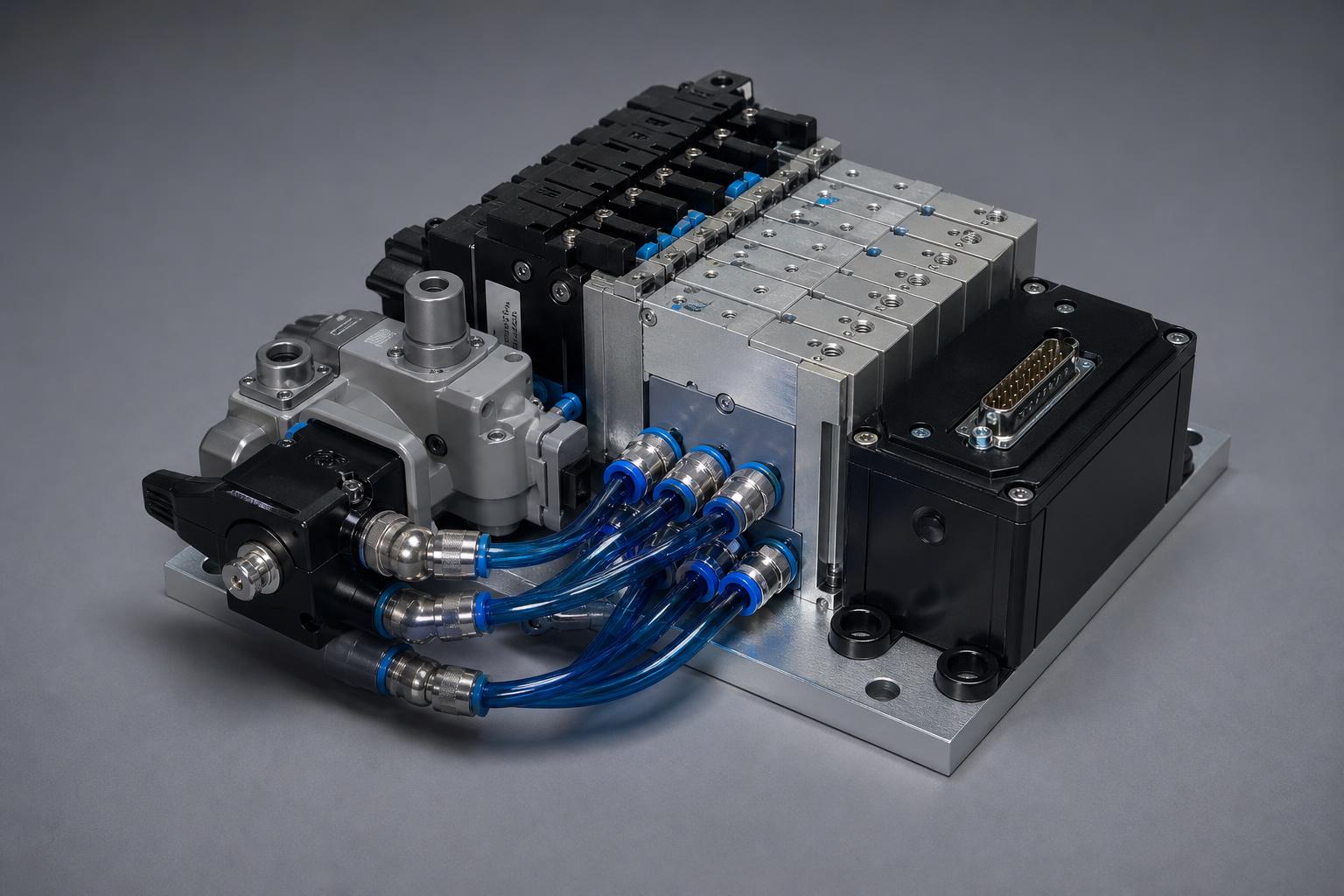

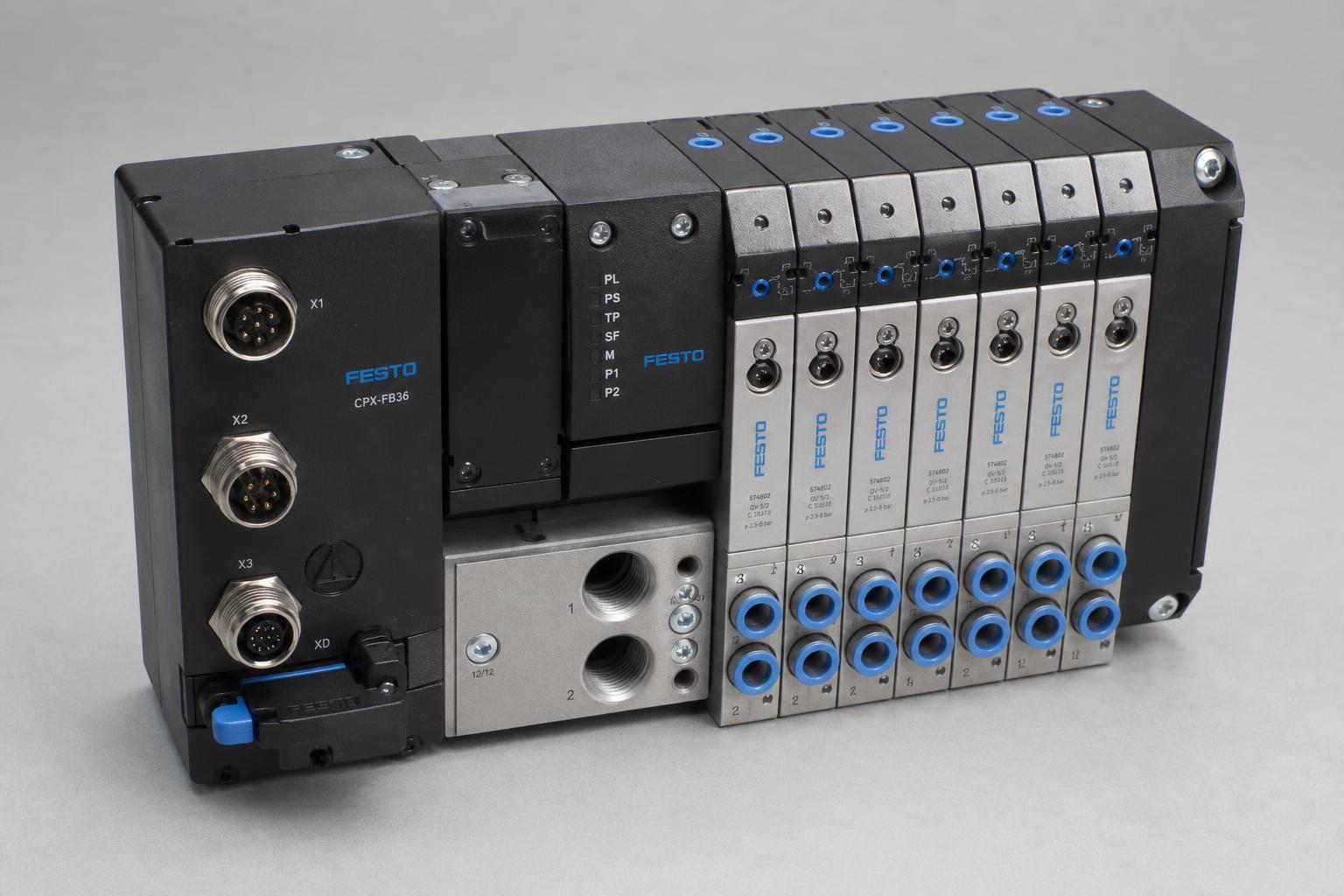

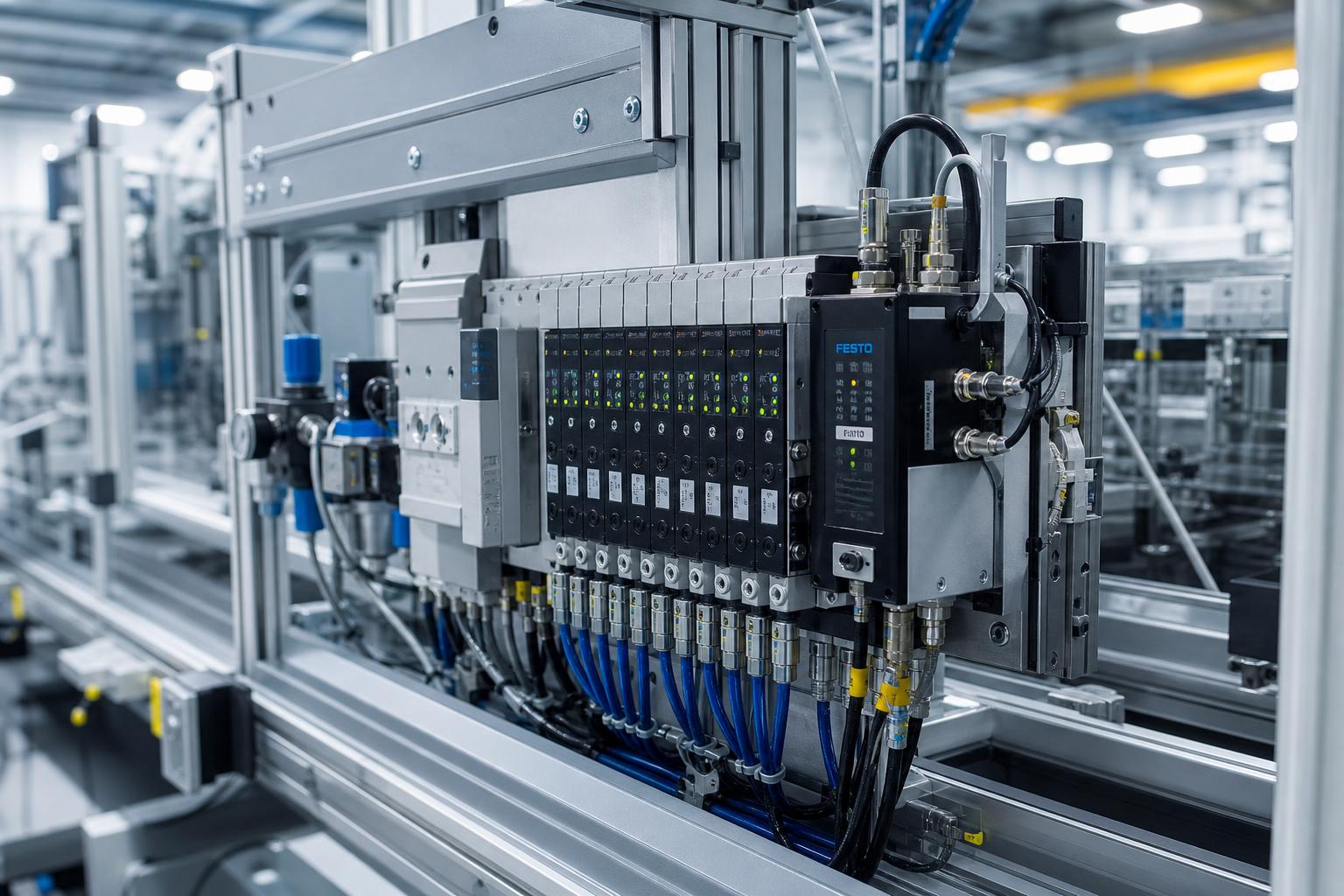

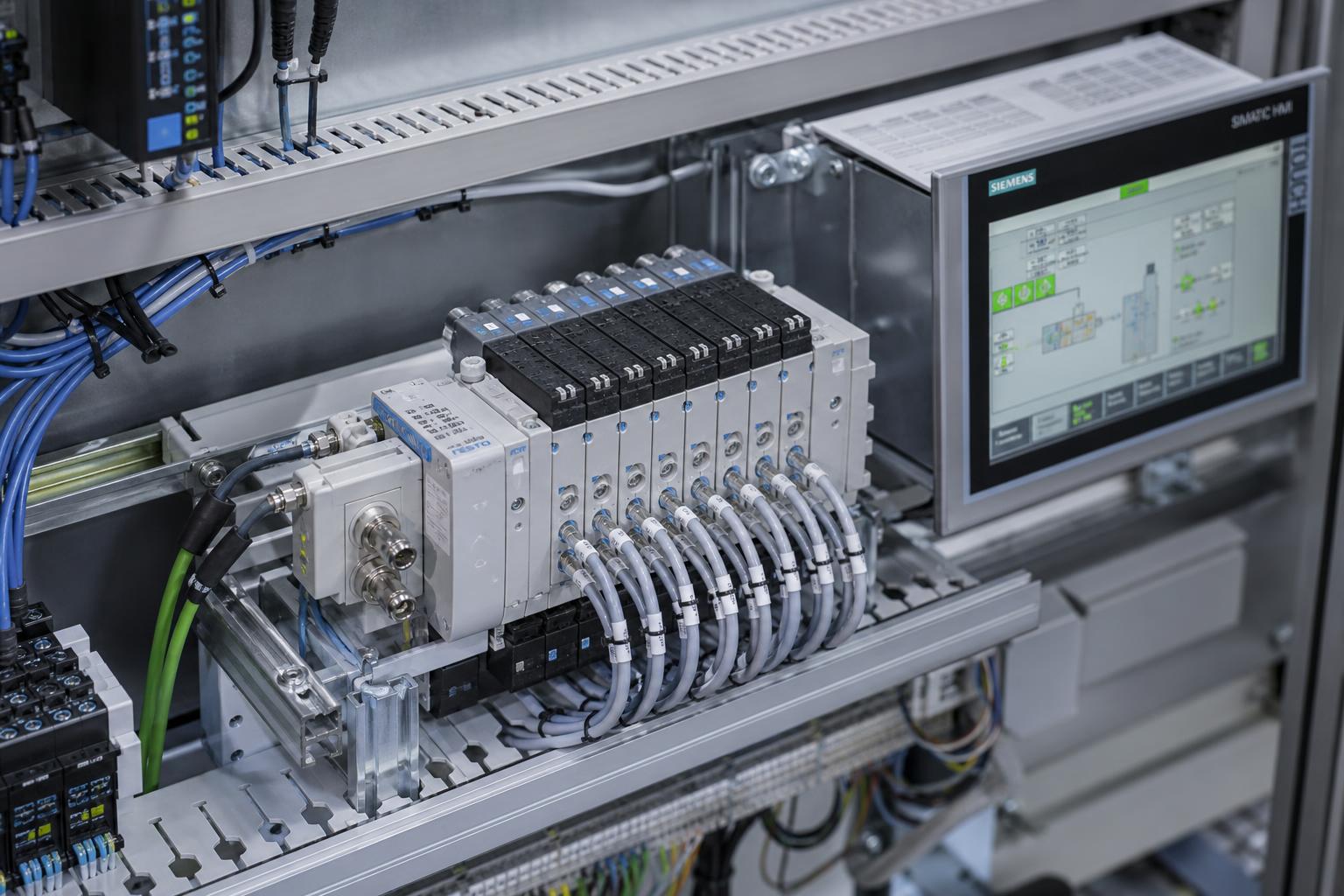

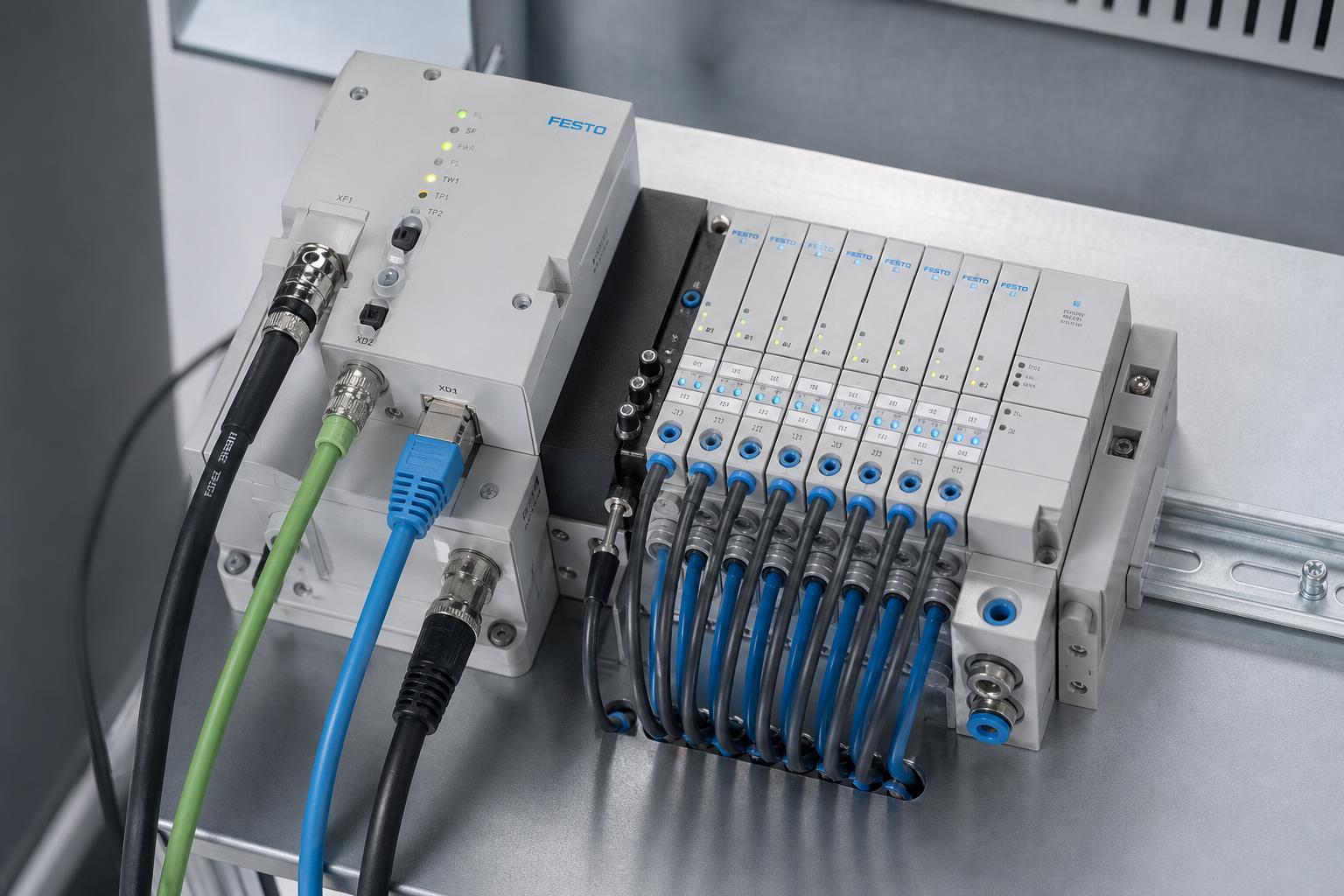

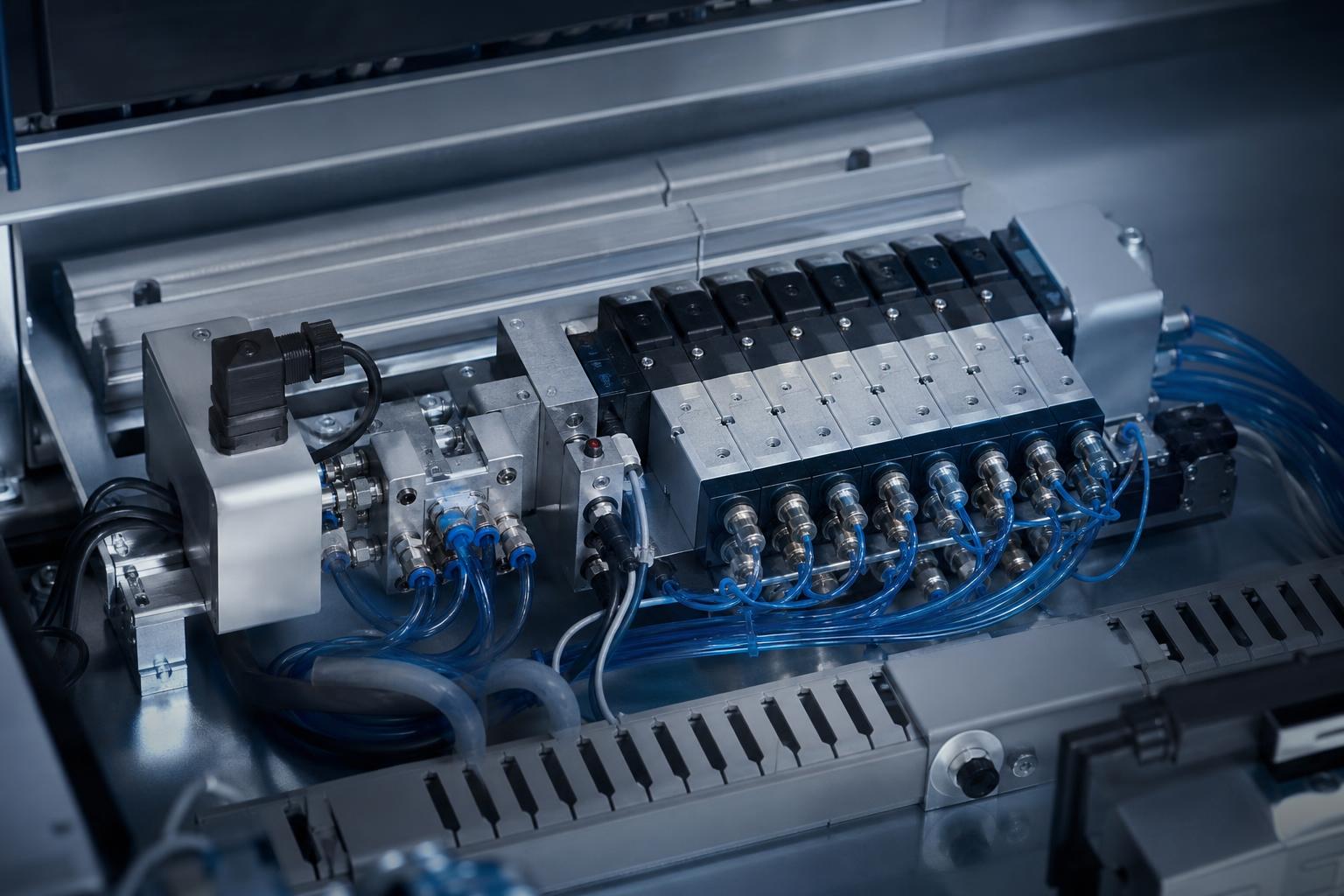

В итоге остановилась на пневмоостровах с интерфейсом полевой шины. Этот вариант позволил объединить управление несколькими устройствами через один кабель и добавил возможность мониторинга состояния. Ограничения по тепловыделению и быстродействию учитывались уже на этапе подбора модулей, что избавило от многих последующих доработок.
Кейсы

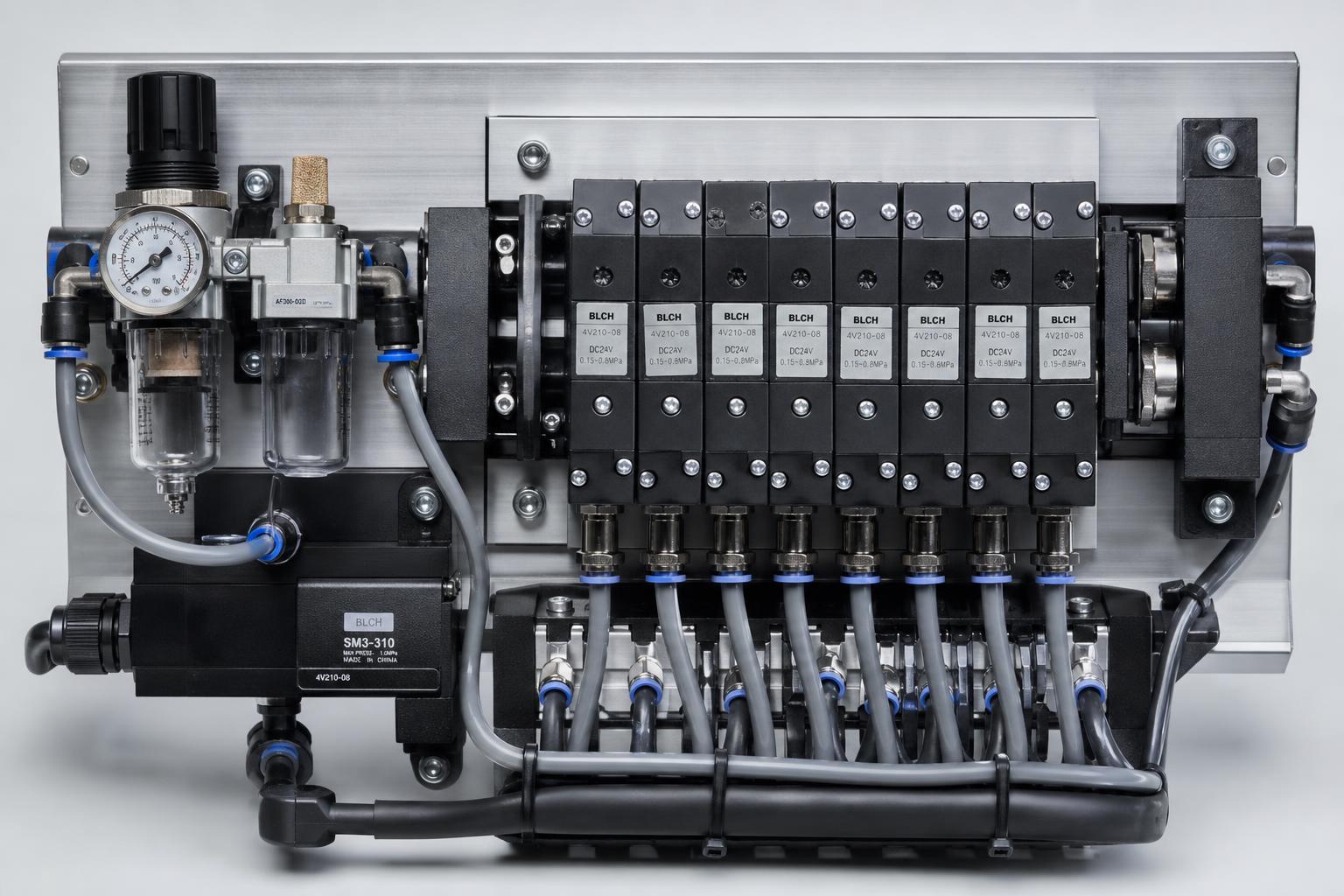

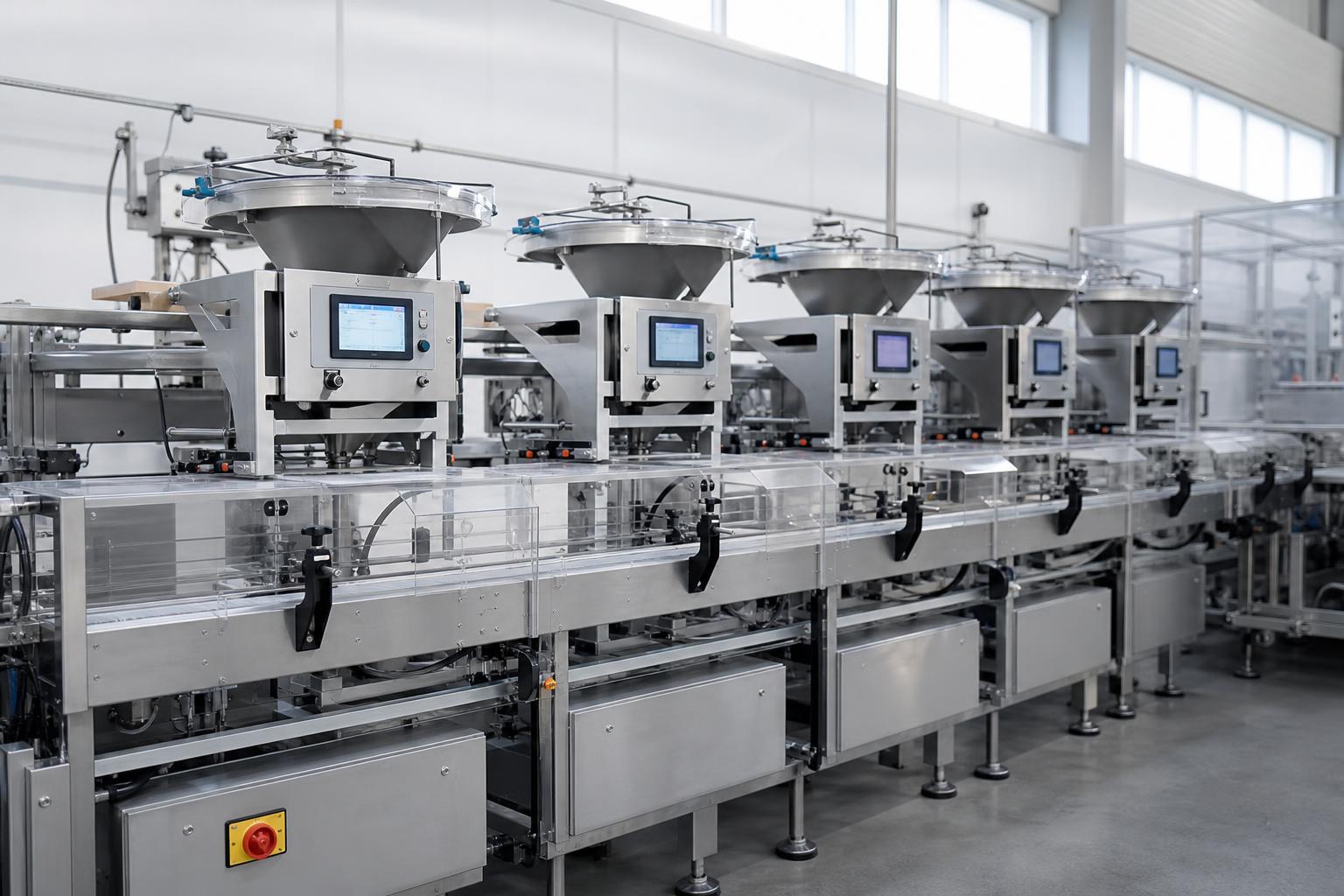

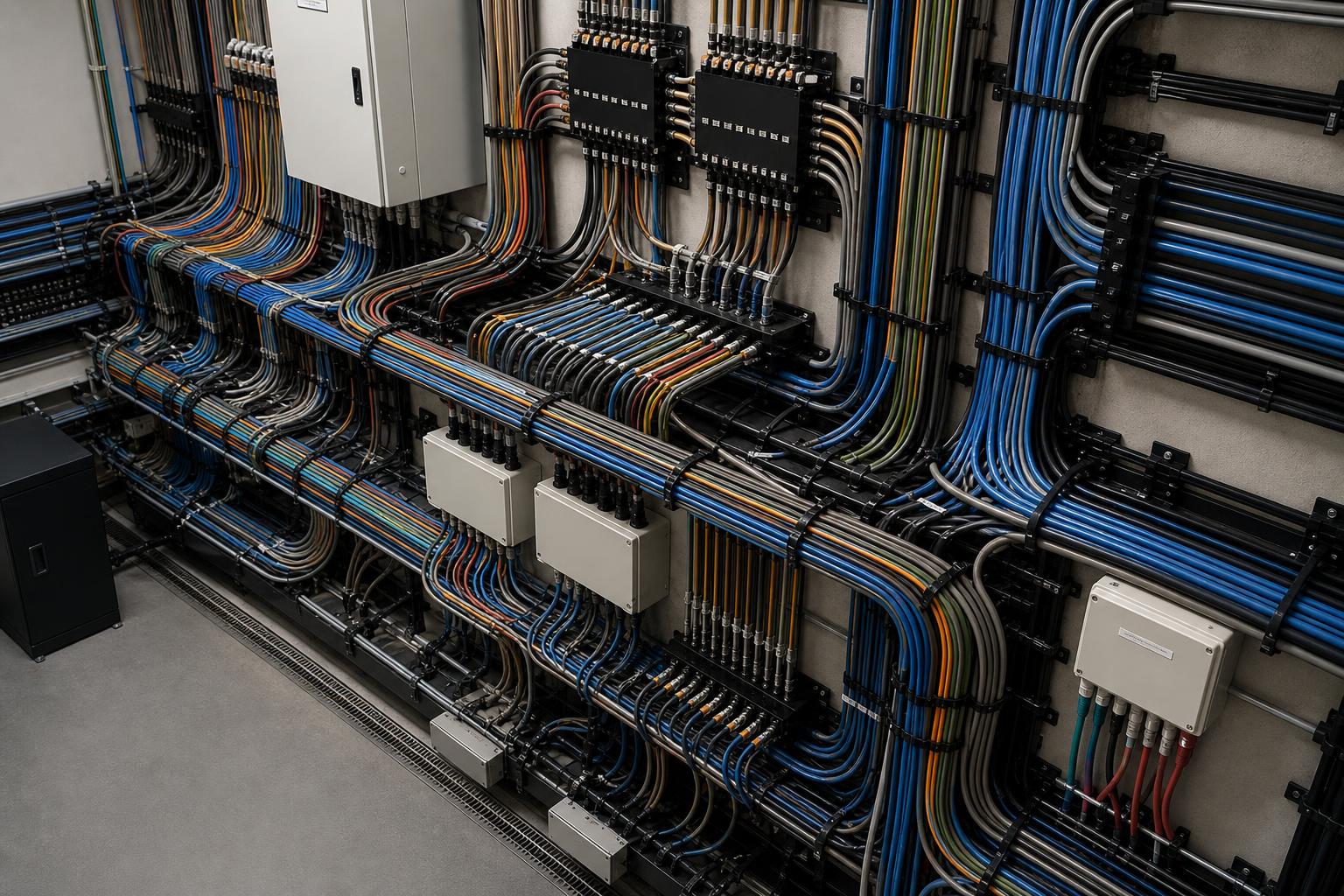

На одной небольшой линии упаковки решили обойтись парой распределителей с индивидуальным подключением. Уже при восьми устройствах монтаж превратился в паутину проводов, а поиск обрыва занимал полдня. Перешли на компактный пневмоостров — и количество линий управления сократилось в разы, а быстродействие осталось на уровне 50–60 мс на цикл.

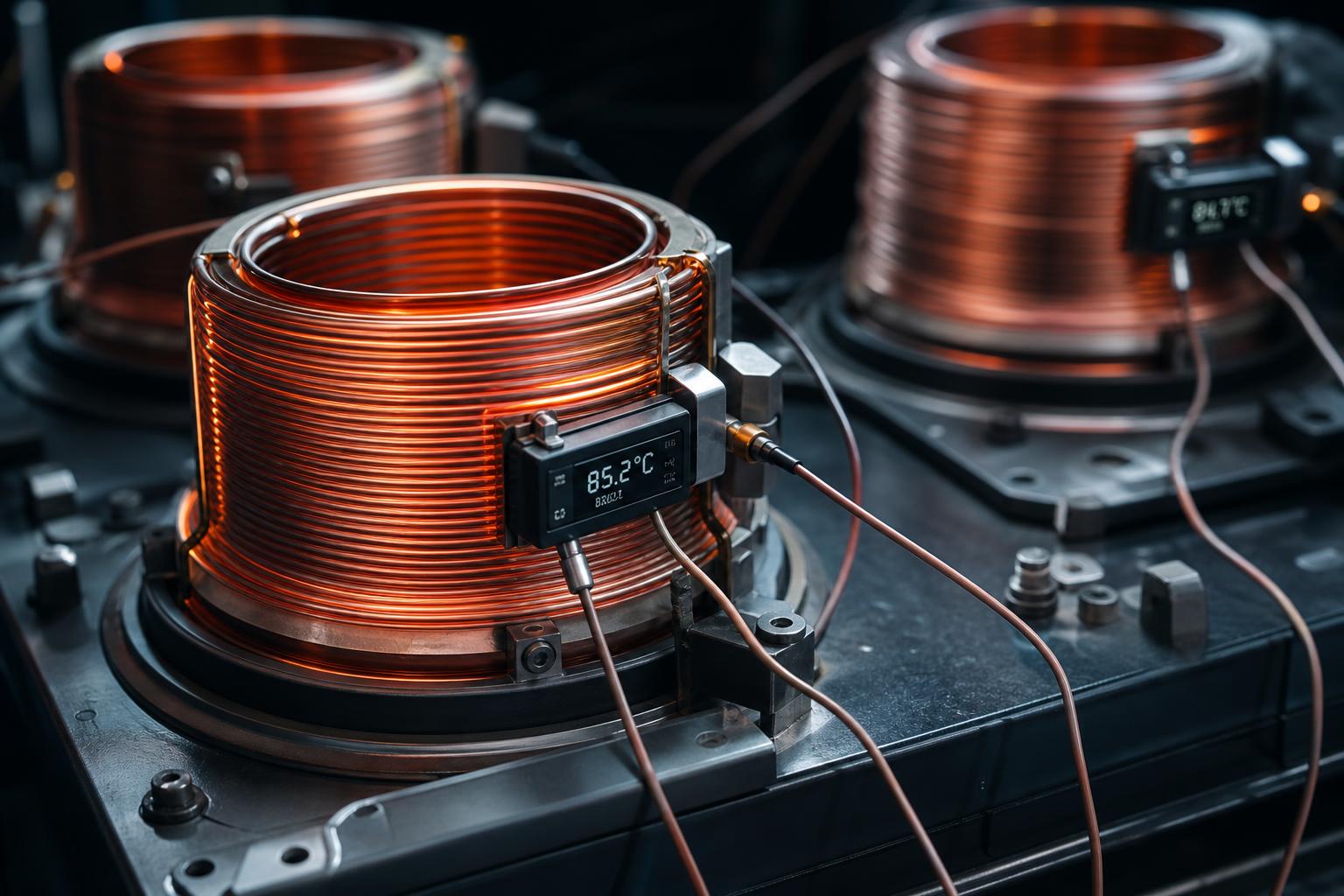

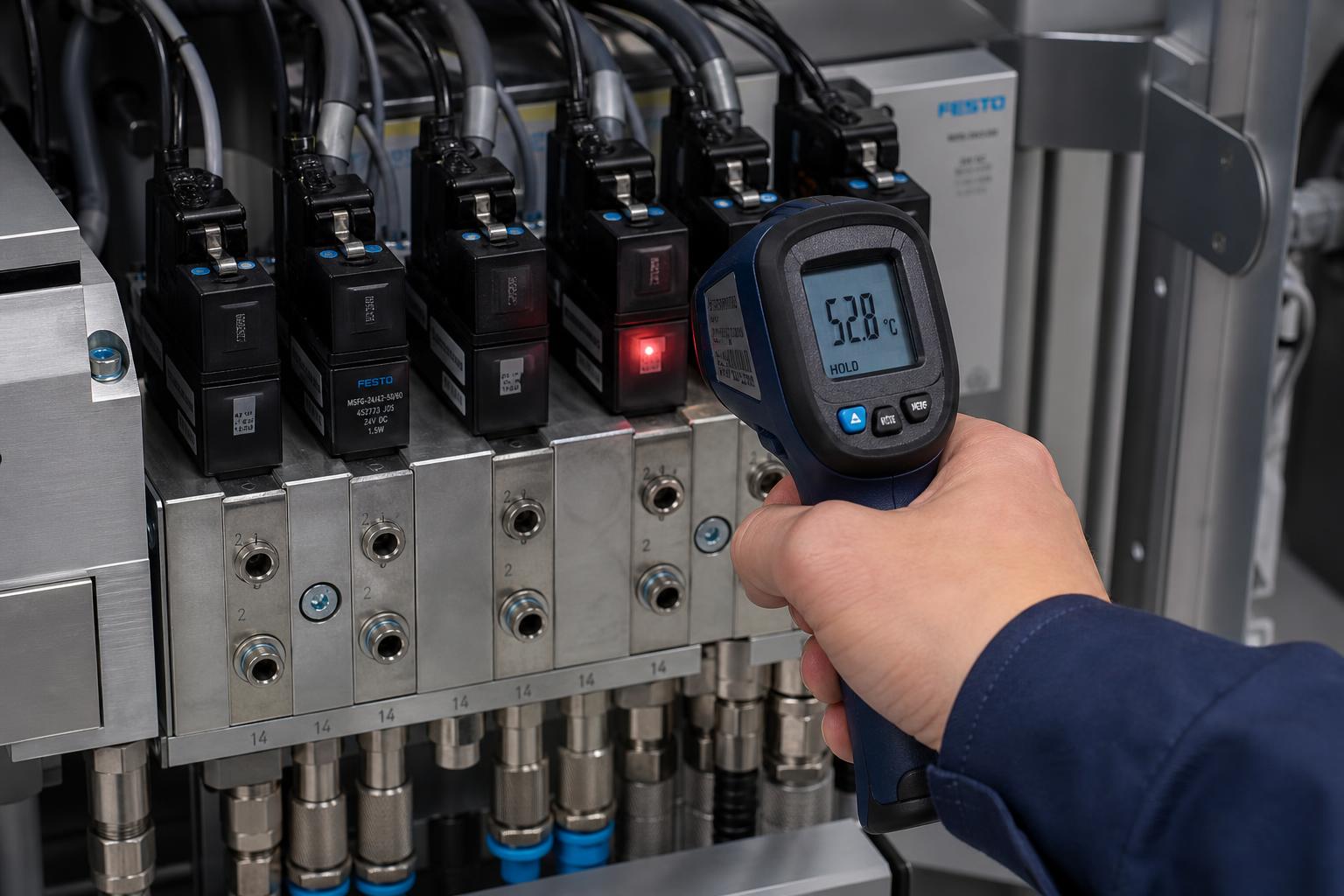

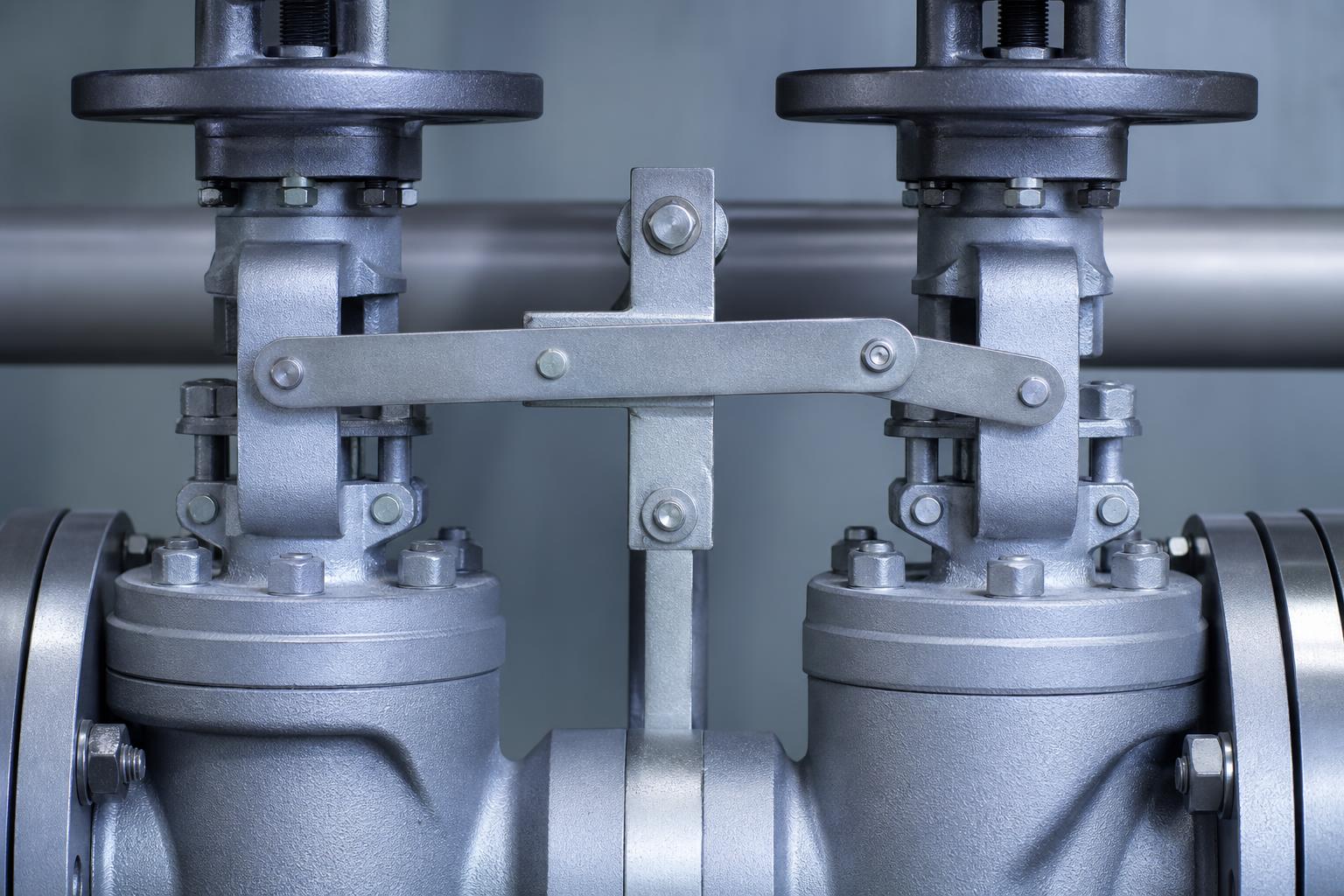

В цеху по сборке мебели поставили пневмоостров на 16 клапанов и включили все одновременно. Через сорок минут катушки начали греться выше 55 °C, а быстродействие упало на 15 %. Ограничили одновременную работу восемью устройствами — температура стабилизировалась, а цикл вернулся к исходным 45 мс.

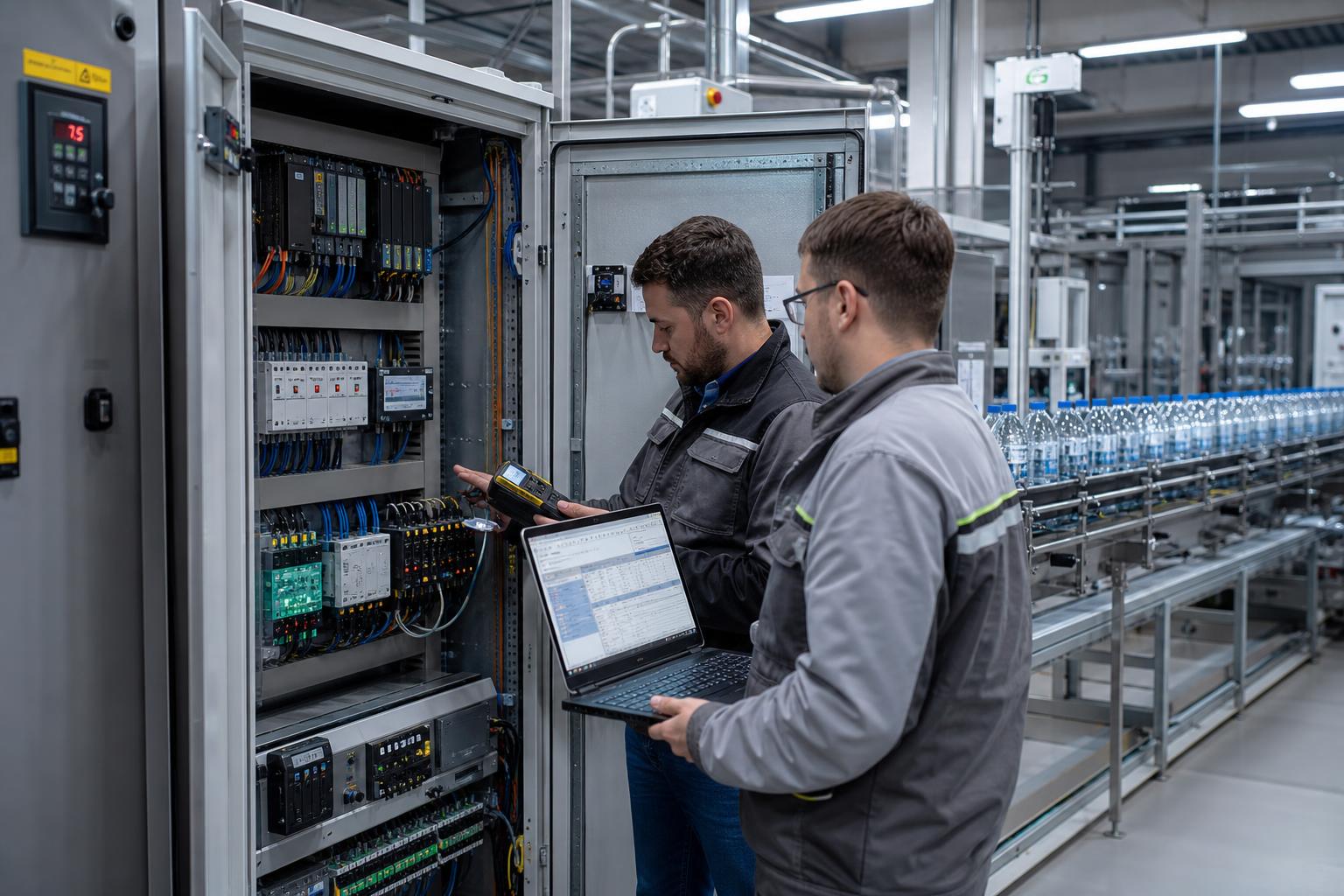

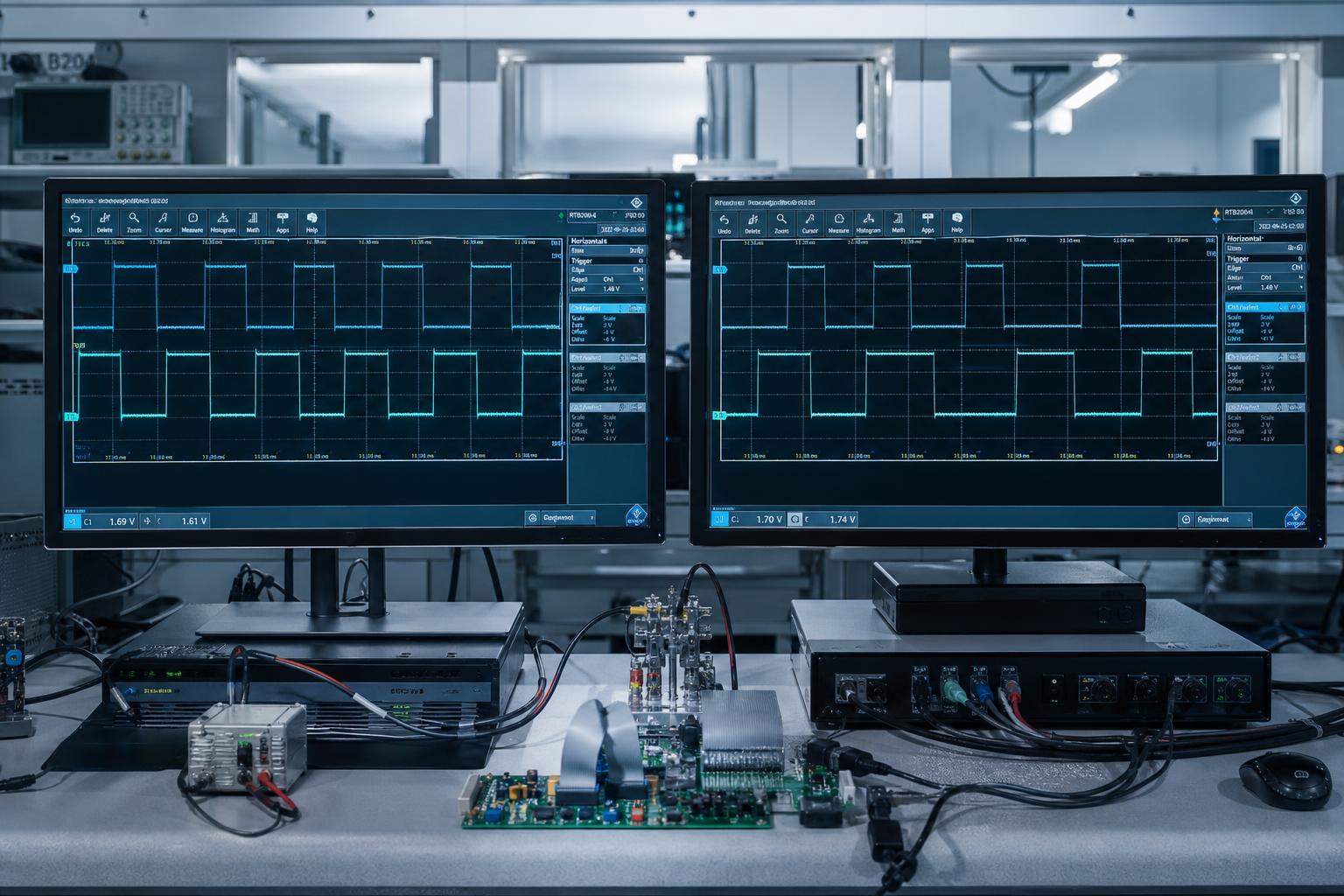

При выборе шины для линии розлива попробовали протокол с низкой скоростью передачи. Сигналы управления запаздывали на 120–150 мс, и пневматический привод не успевал за конвейером. Заменили на более быстрый вариант — задержка упала до 20 мс, а количество ошибок позиционирования снизилось втрое.

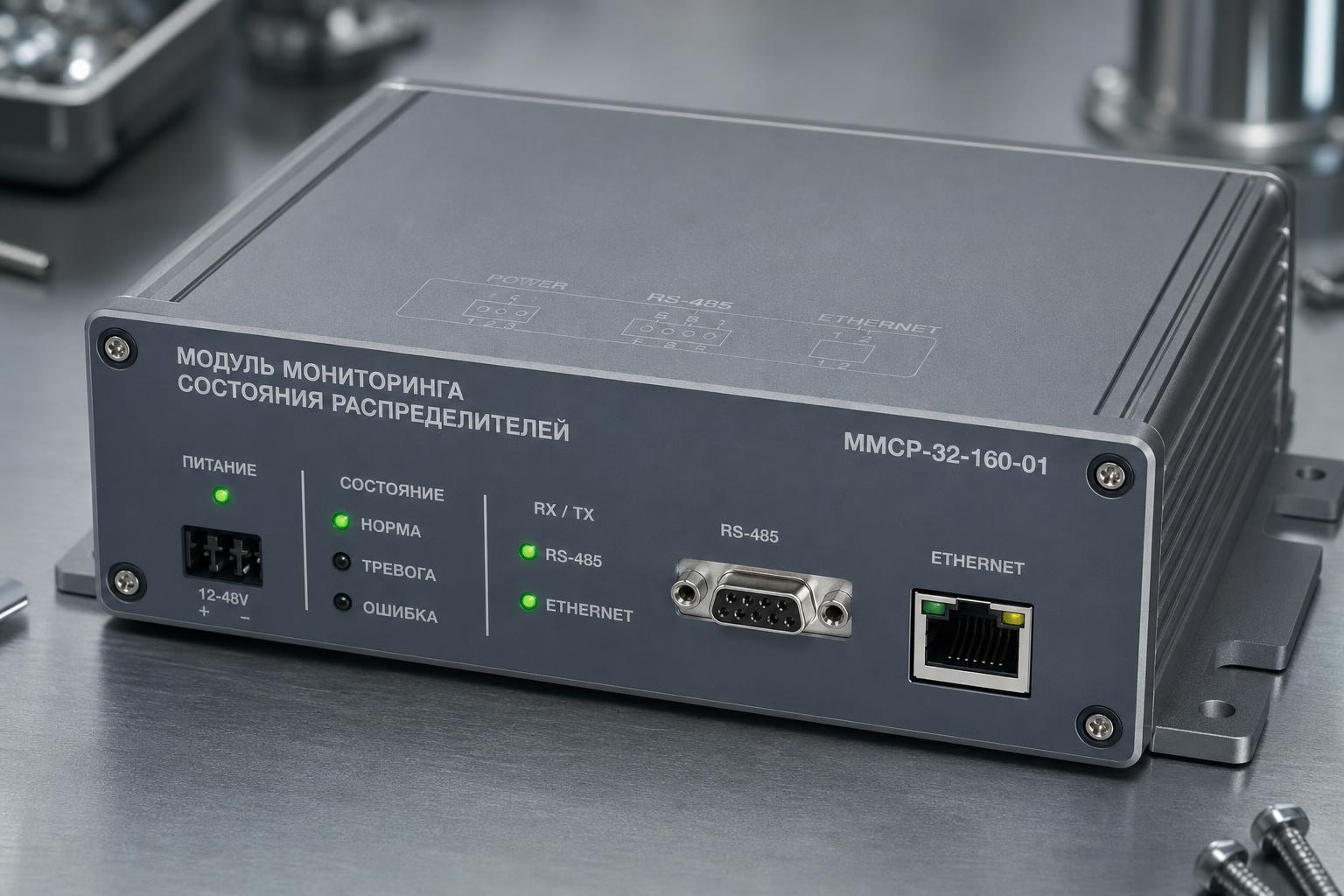

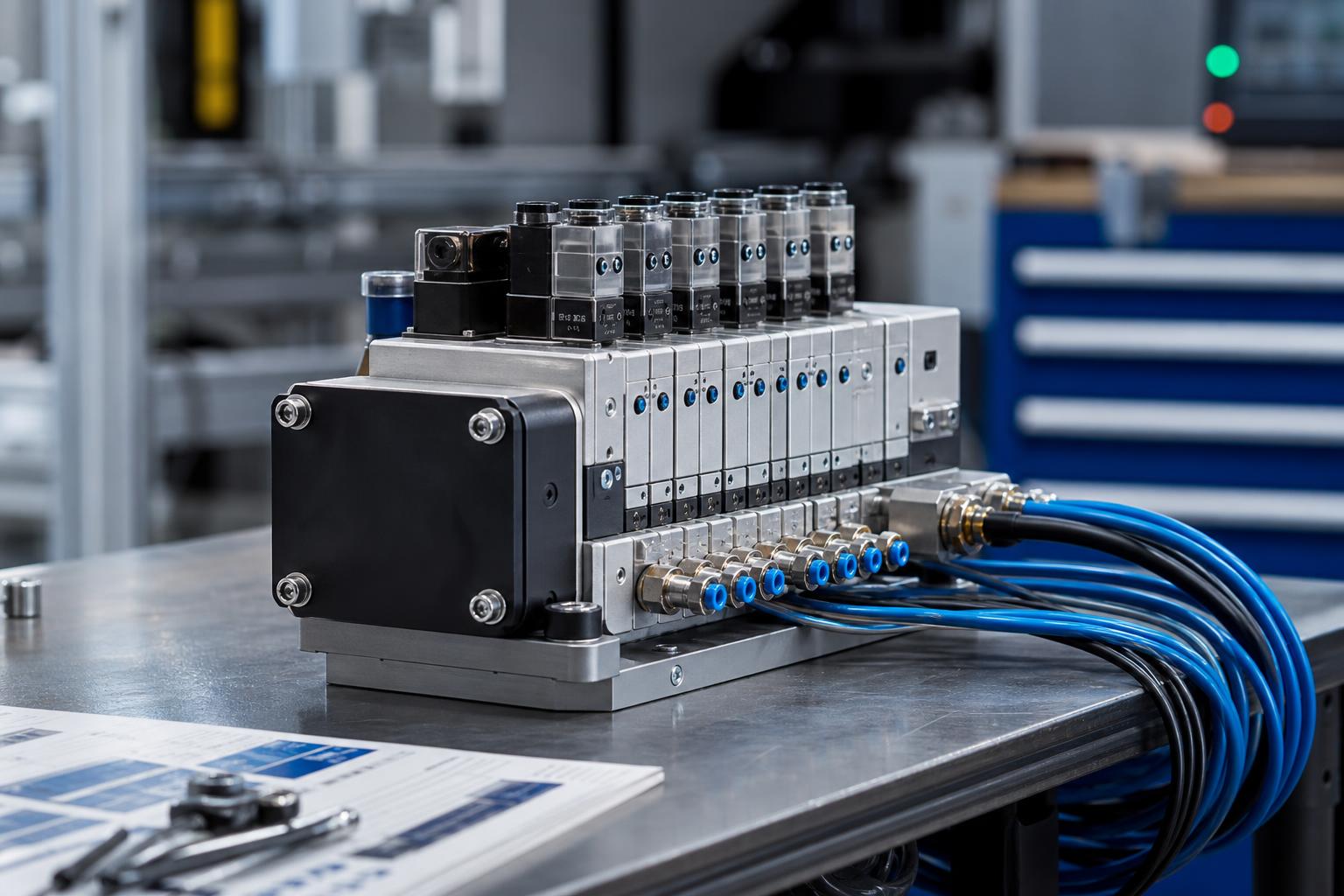

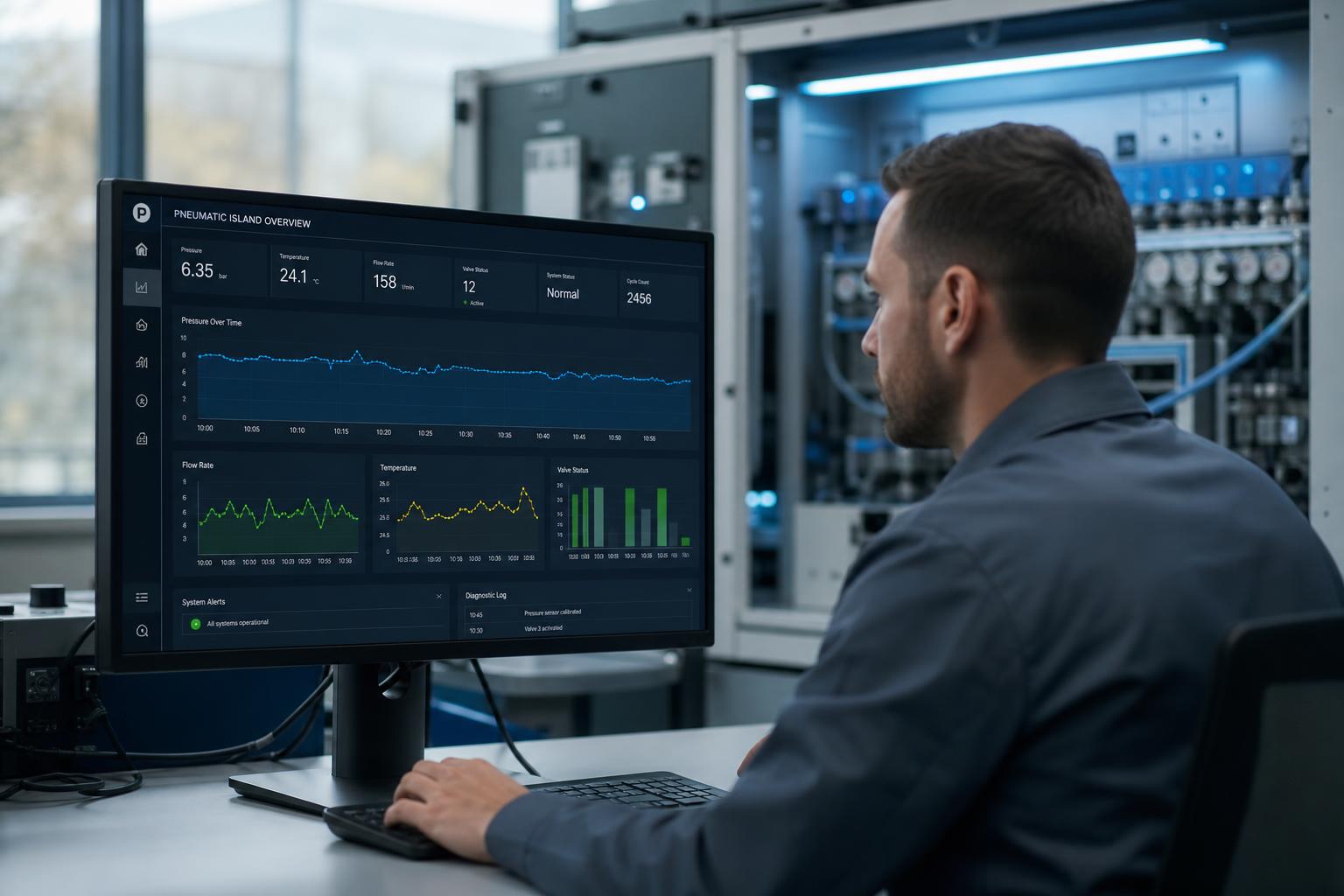

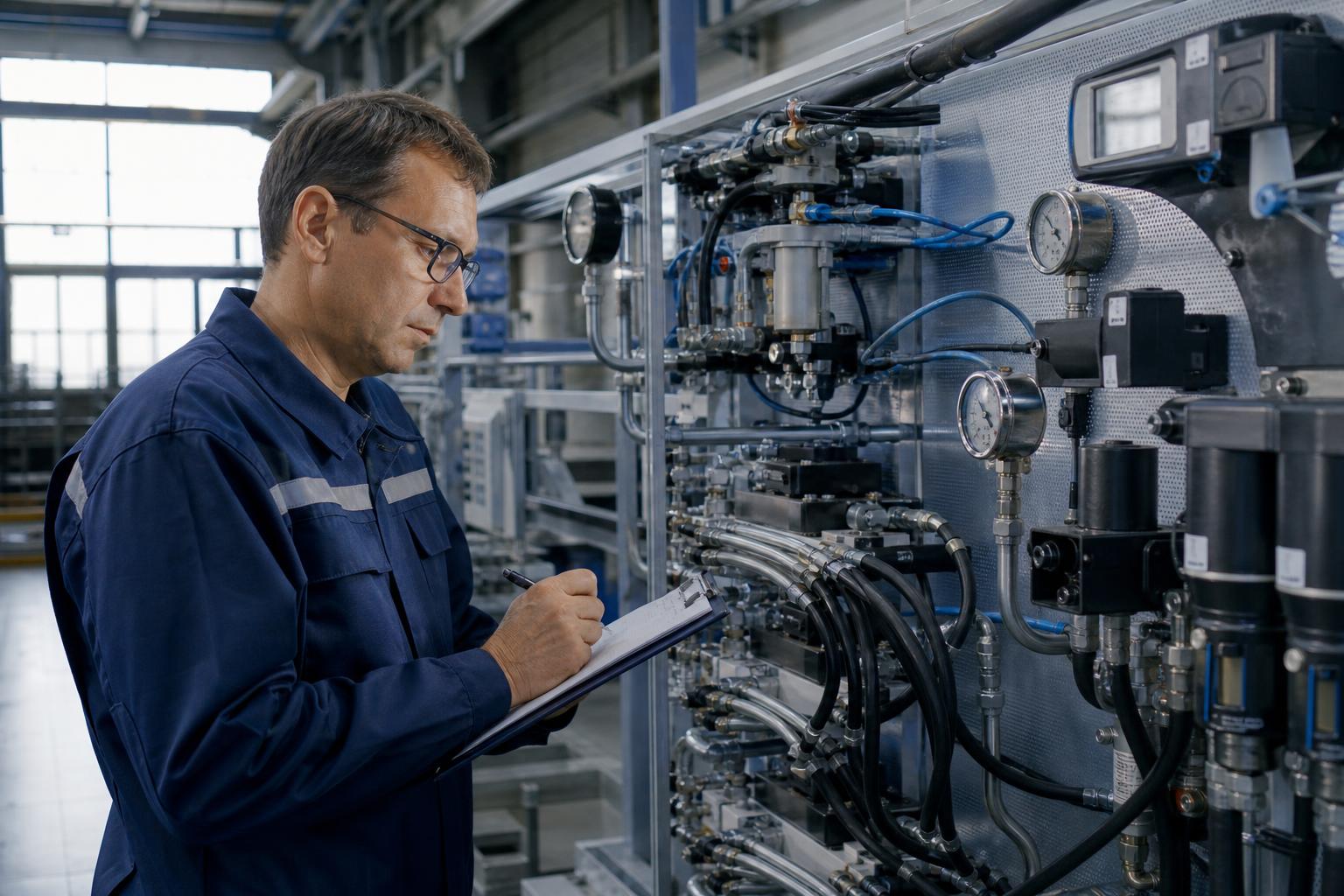

На участке с частыми переналадками поставили пневмоостров без встроенной диагностики. При обрыве одной линии весь блок уходил в ошибку, и поиск занимал до двух часов. Добавили модуль мониторинга — теперь каждый распределитель сообщает о состоянии, а время восстановления сократилось до десяти минут.

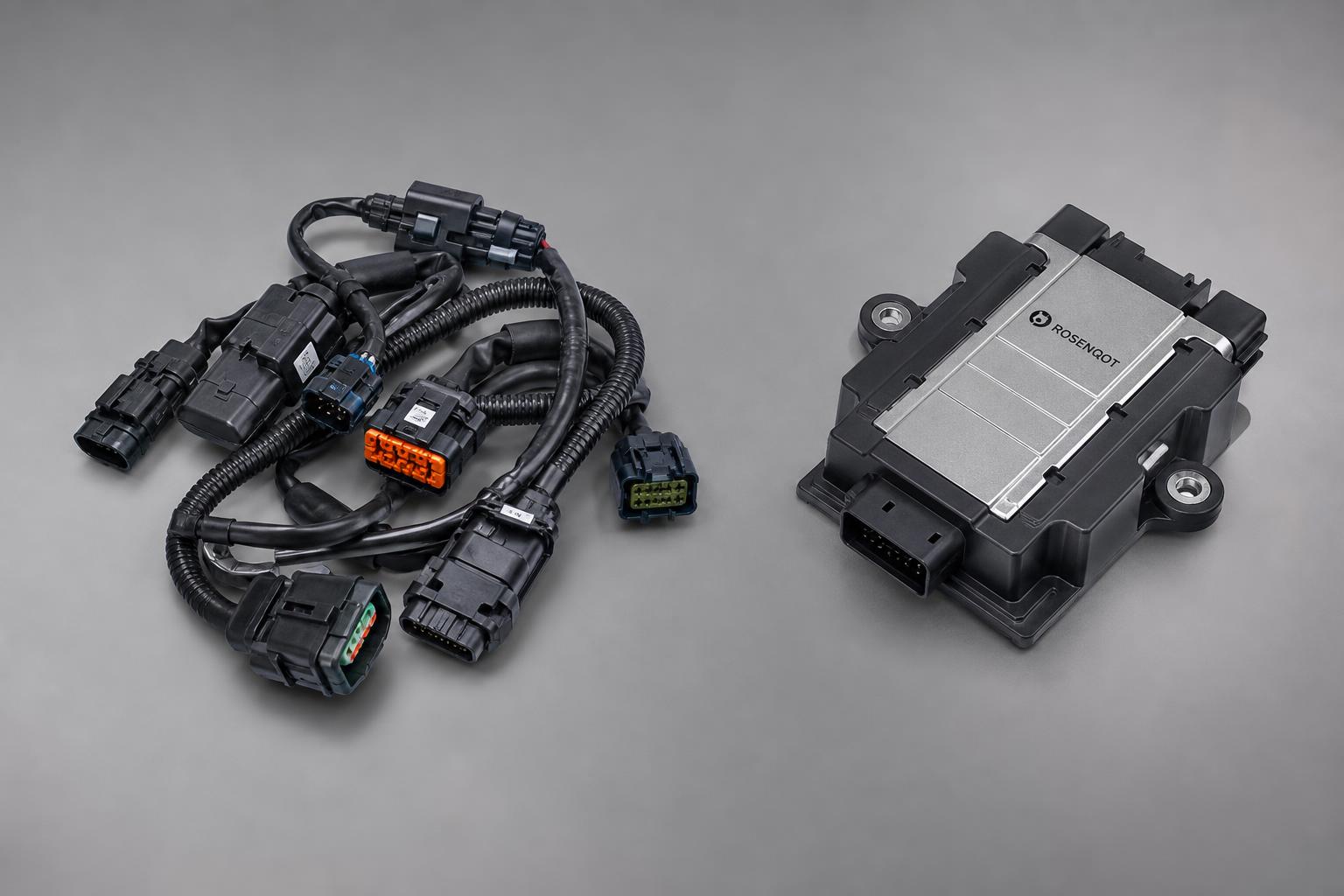

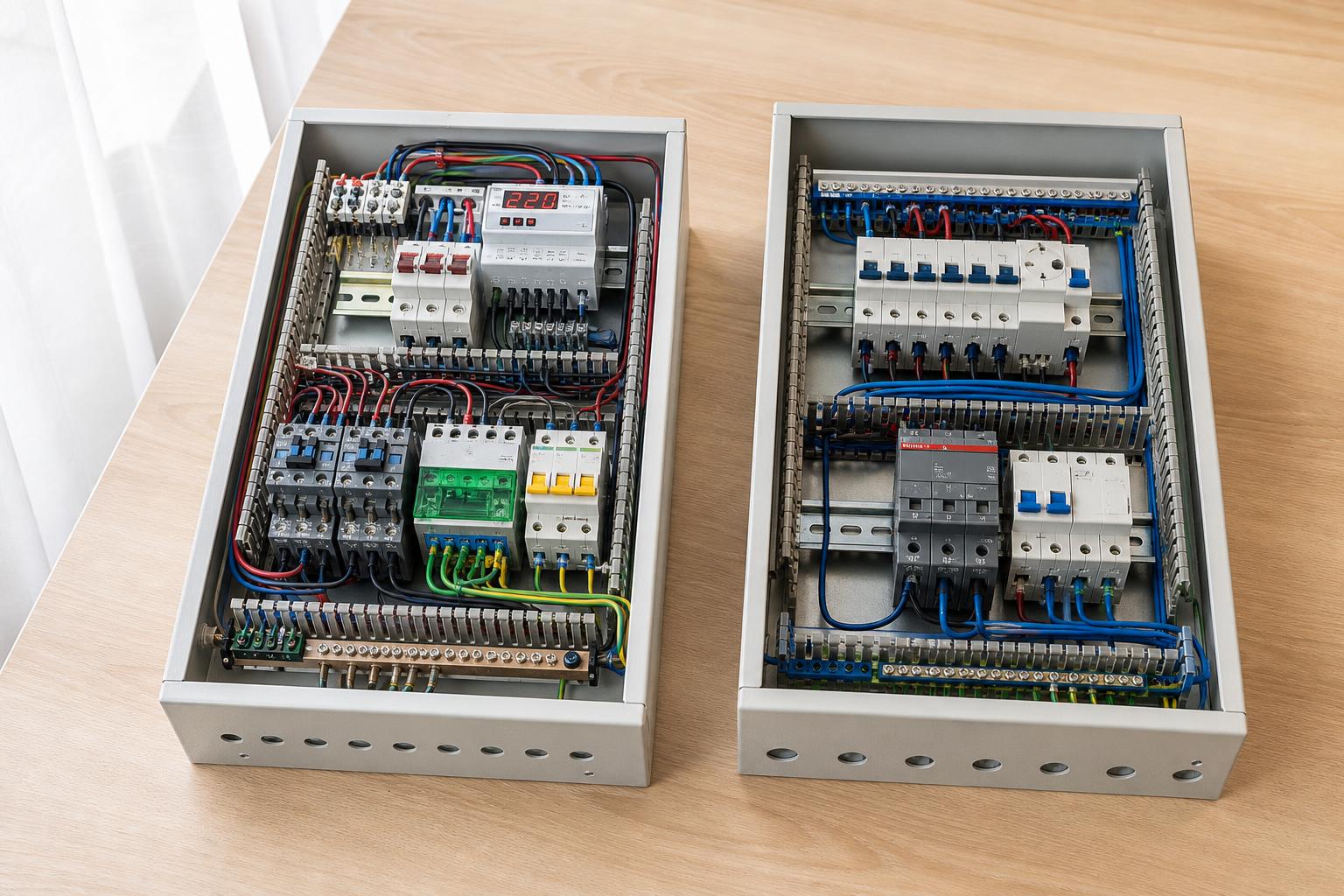

Сравнение способов подключения пневмоостровов

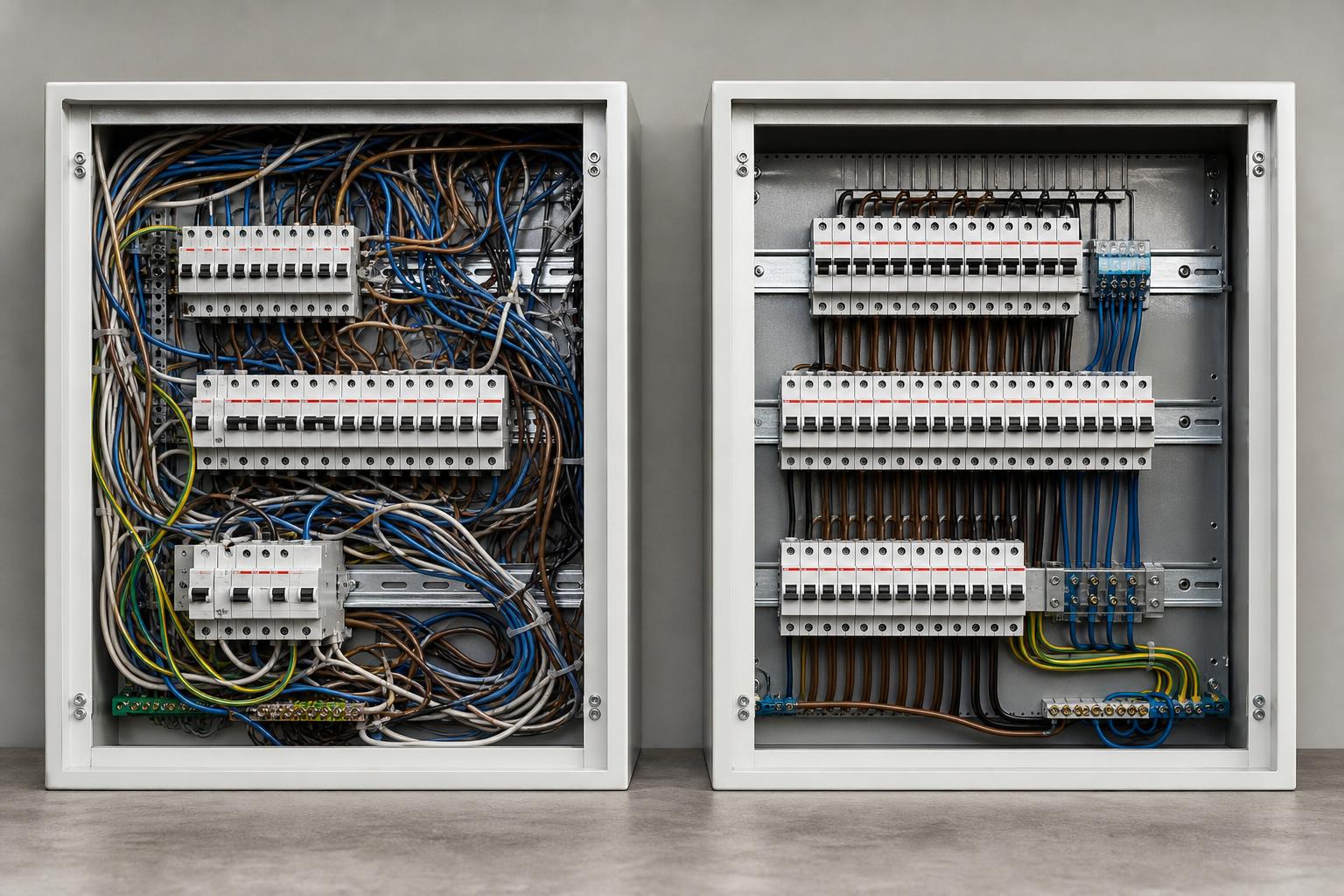

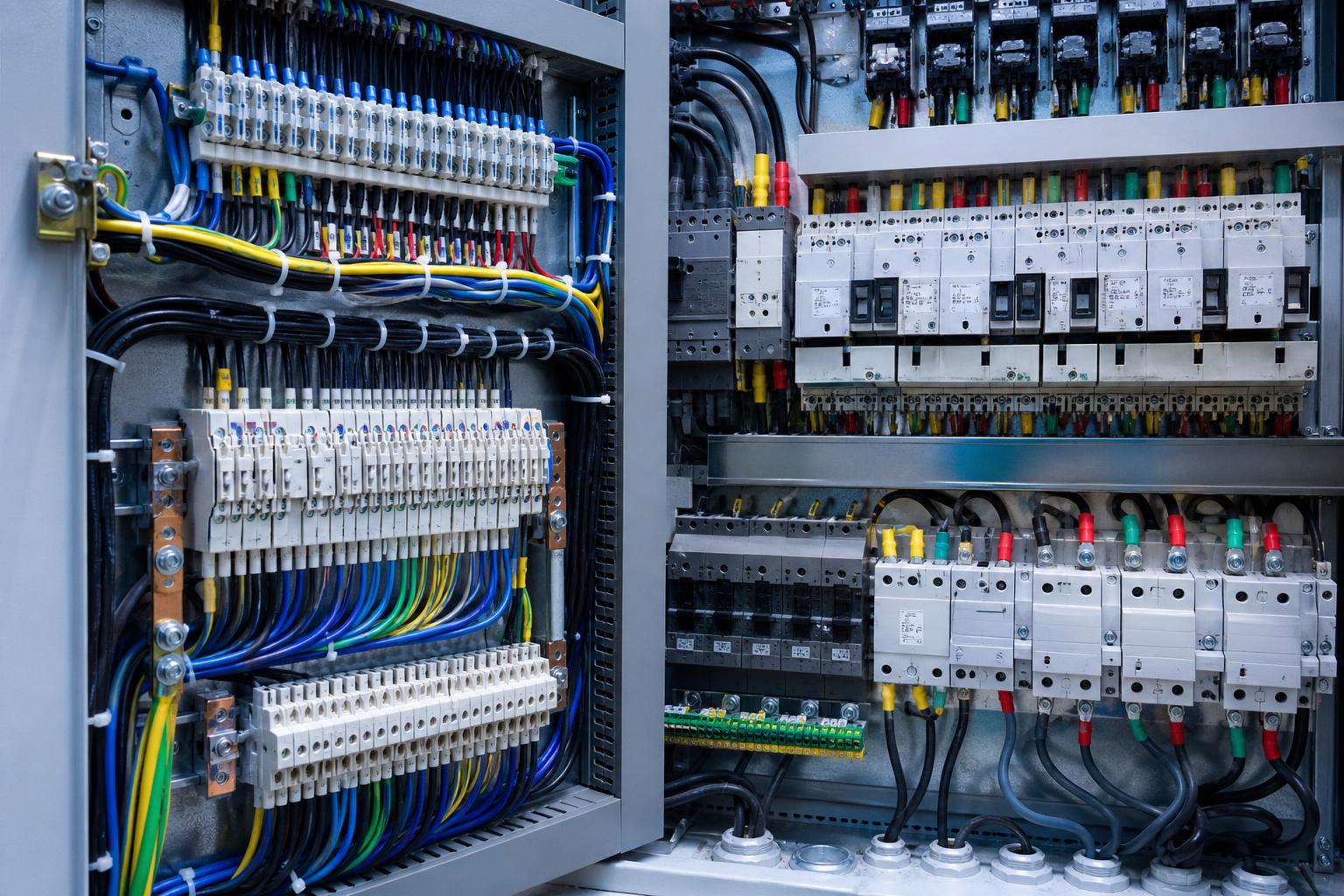

Когда количество устройств в системе управления растёт, сразу становится понятно, где заканчивается удобство индивидуальной разводки. Многополюсное подключение даёт простую схему, но уже при двенадцати распределителях провода начинают занимать больше места, чем сами устройства. Шинный вариант позволяет собрать всё в одном кабеле и сразу получить обратную связь от каждого элемента.

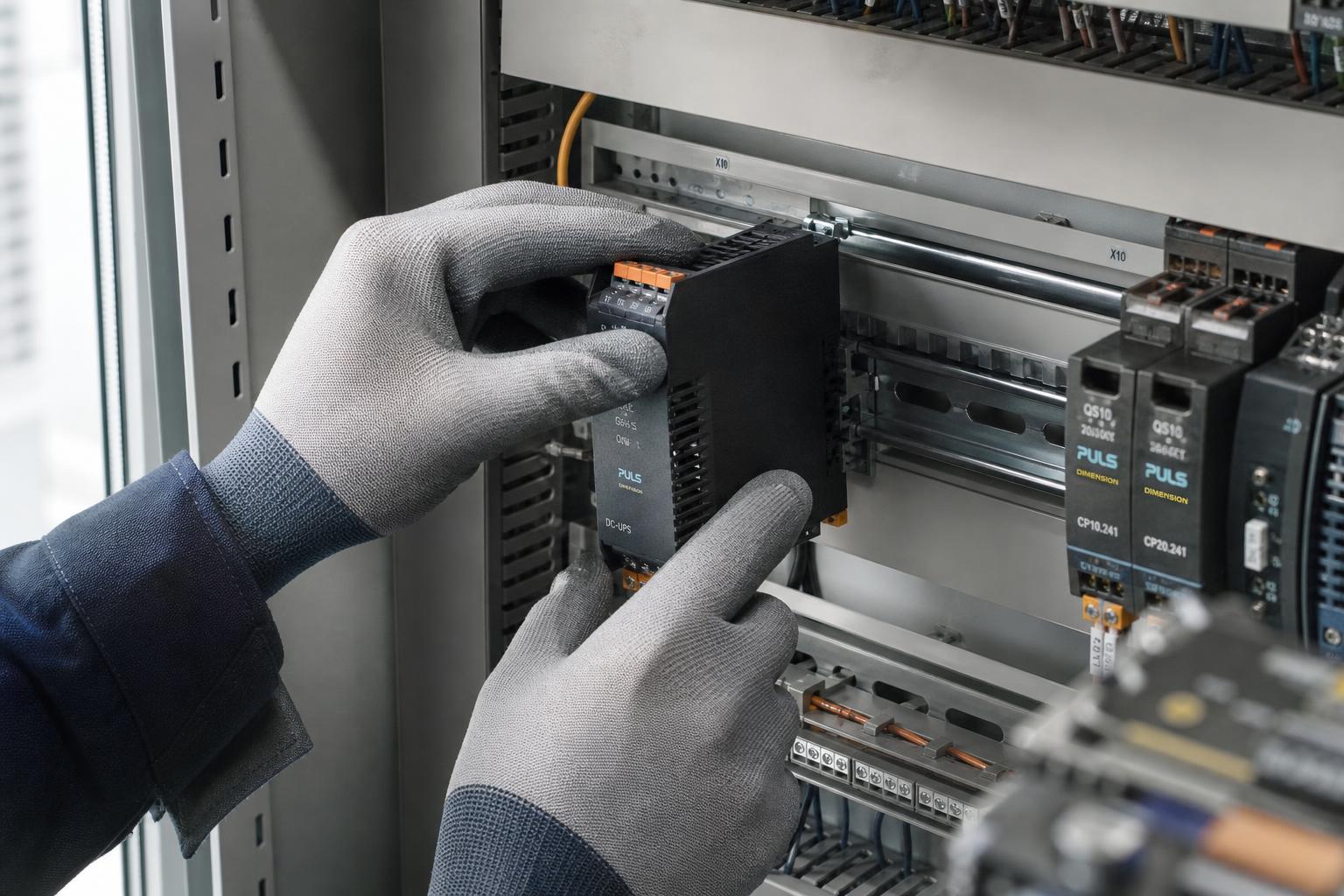

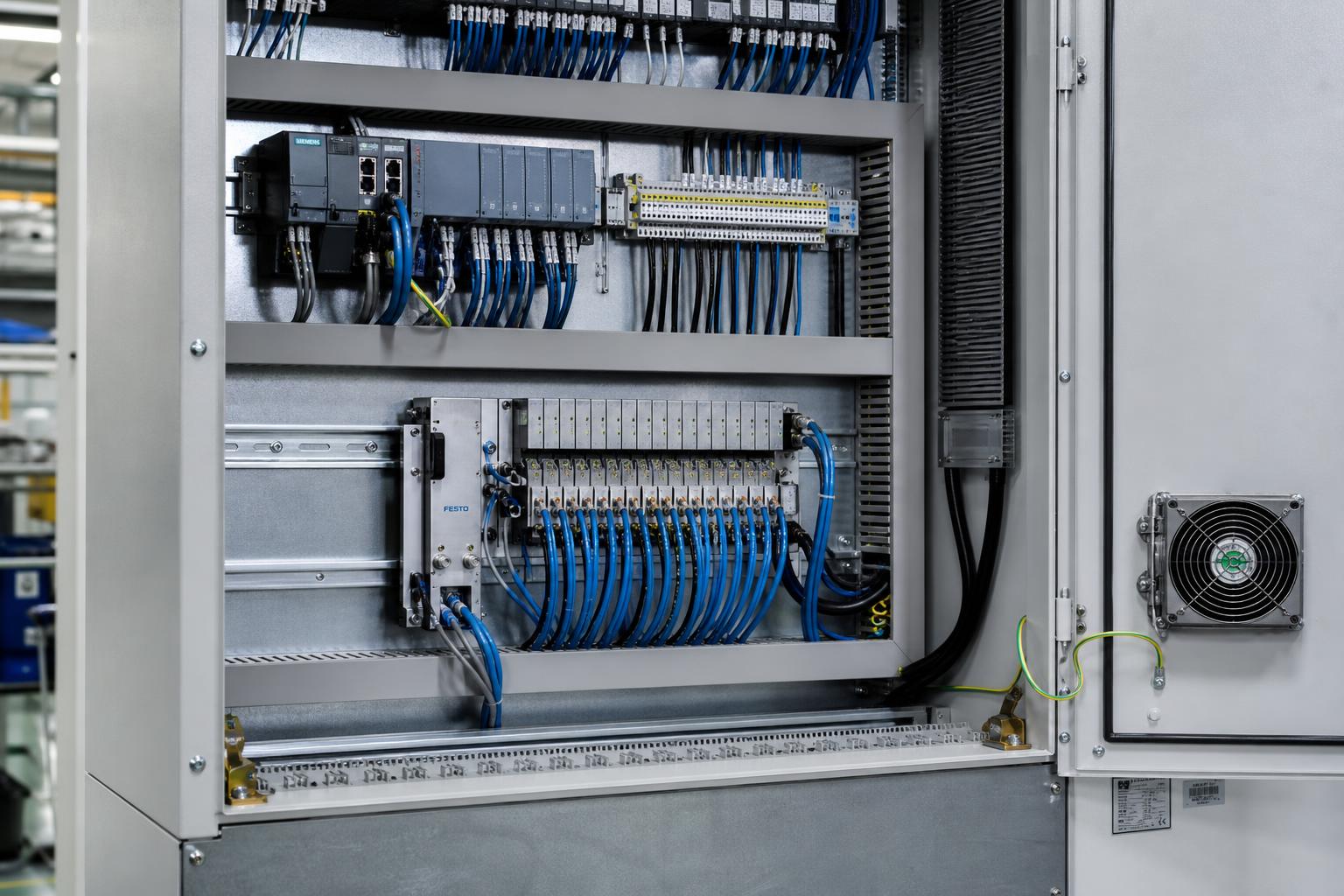

В одном из цехов попробовали оставить многополюсную шину на двадцать четыре клапана. Монтаж занял два дня, а при первой же переналадке пришлось перепаивать половину разъёмов. После перехода на полевую шину время монтажа сократилось до четырёх часов, а возможность добавлять новые устройства появилась без разборки шкафа.
| Параметр | Многополюсное подключение | Подключение по шине |
|---|---|---|
| Количество проводов | Высокое | Минимальное |
| Скорость монтажа | Долгая | Быстрая |
| Диагностика | Ручная | Автоматическая |
| Гибкость при расширении | Низкая | Высокая |

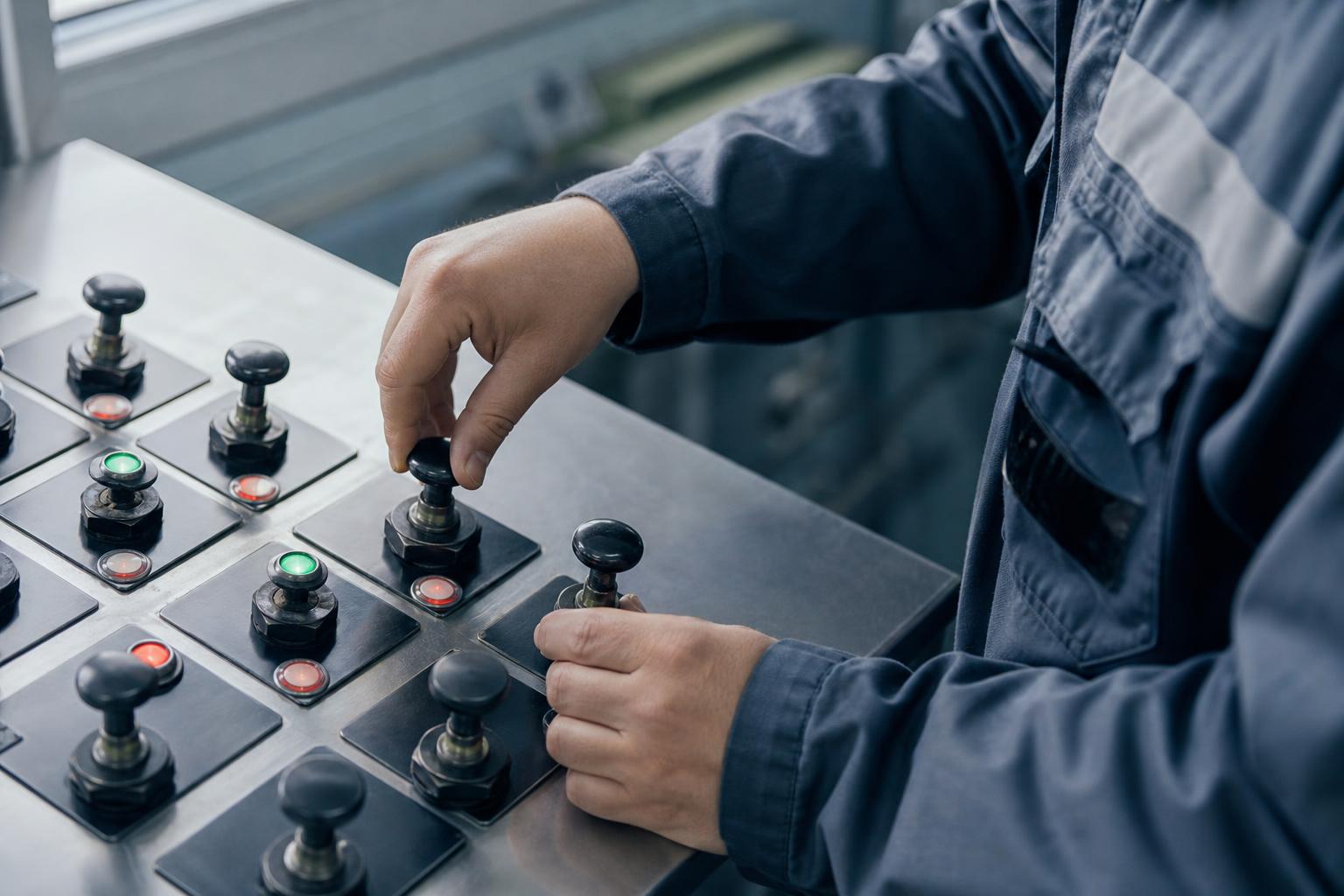

При выборе всегда стоит учитывать тепловыделение и быстродействие. Если в острове одновременно работают больше восьми клапанов, температура катушек быстро растёт, а цикл удлиняется. Шинные системы здесь дают преимущество: можно настроить приоритет и отключать неиспользуемые устройства по сигналу.
Часто задаваемые вопросы
Какое максимальное количество клапанов можно включить одновременно в одном пневмоострове?
Обычно не больше восьми устройств работают вместе без заметного нагрева. При большем количестве температура катушек быстро растёт, а быстродействие падает. В каждом случае стоит проверять паспортные данные конкретной модели и учитывать вентиляцию шкафа.
В чём главное отличие пневмоострова с шиной от обычного блока с отдельными проводами?
Шинный вариант даёт один кабель вместо десятков, плюс встроенную диагностику каждого распределителя. Обычный блок требует отдельной линии к каждому устройству, поэтому монтаж занимает больше времени и места в шкафу.
Какие протоколы чаще всего используют для пневмоостровов?
На практике выбирают варианты с высокой скоростью передачи, чтобы сигналы управления доходили без задержек. Важно, чтобы протокол поддерживал нужное количество модулей и позволял вести мониторинг состояния в реальном времени.
Как условный проход влияет на работу пневматических устройств?
Больший условный проход пропускает больше сжатого воздуха за единицу времени, поэтому приводы двигаются быстрее. При слишком маленьком проходе скорость падает и растёт расход энергии на преодоление сопротивления.
Какие требования важны при монтаже линий питания пневмоострова?
Нужно обеспечить надёжный контакт и защиту от помех. Кабели прокладывают отдельно от силовых линий, а разъёмы фиксируют так, чтобы вибрация не нарушала соединение. Это снижает риск ошибок управления и простоев оборудования.
Резюме

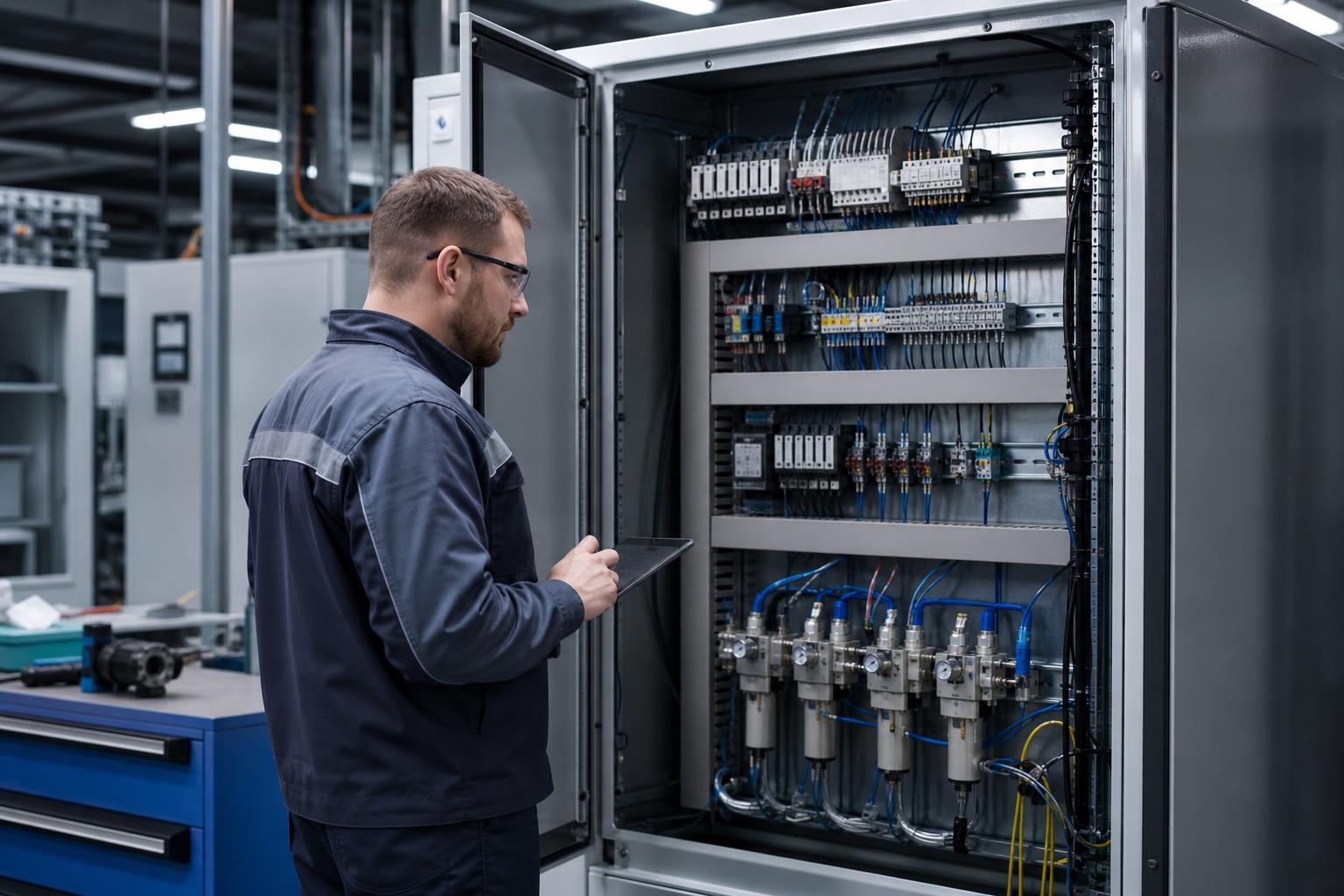

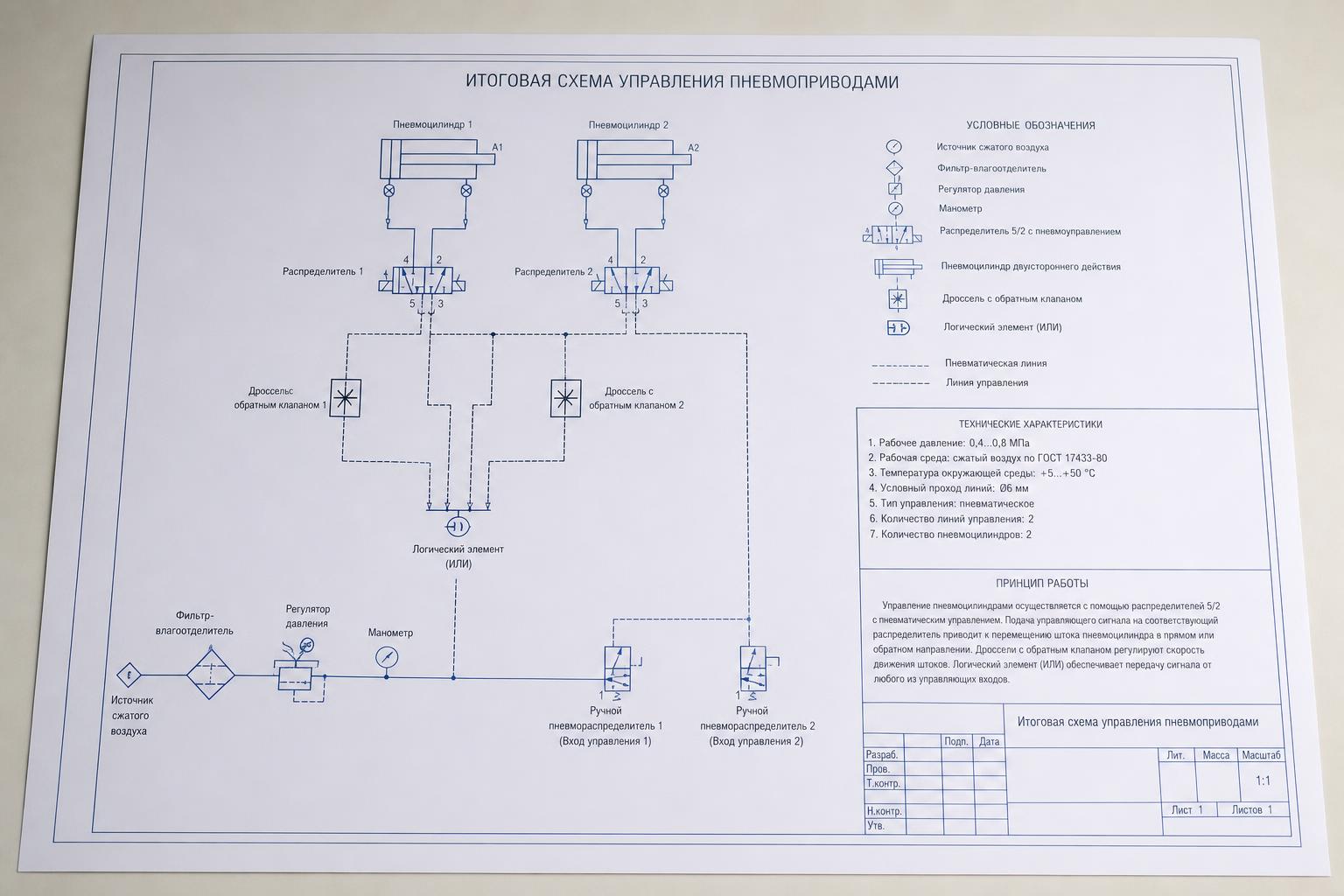

Выбор между многополюсным подключением и шиной зависит от количества устройств и частоты переналадок. При небольшом числе распределителей проще обойтись отдельными линиями, а при росте системы шинный вариант экономит место и время на диагностику. Всегда проверяйте тепловыделение и быстродействие до запуска, чтобы избежать неожиданных простоев.
Начните с расчёта тепловой нагрузки и количества линий, а потом уже подбирайте тип подключения. Если система растёт, шинное решение сэкономит нервы и место в шкафу. Попробуйте применить эти подходы на своей линии и оцените разницу в работе.
Об авторе
Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг
Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
