Прямые проводные разъёмы в домашней электрике: компактные и надёжные решения для “умного дома”

В современных системах умного дома электрические соединения играют ключевую роль в обеспечении стабильной работы устройств автоматизации. Прямые проводные разъёмы, предназначенные для подключения проводов непосредственно к плате, позволяют создавать компактные и надёжные схемы без лишних промежуточных элементов. Такие компоненты особенно актуальны для интеграции датчиков, реле и контроллеров в ограниченном пространстве жилых помещений.

Для ознакомления с ассортиментом прямых проводных разъёмов для подключения к плате можно обратиться к специализированным каталогам, например, https://eicom.ru/catalog/Connectors,%20Interconnects/Rectangular%20Connectors%20-%20Board%20In,%20Direct%20Wire%20to%20Board где представлены модели от ведущих производителей.

Развитие технологий умного дома требует от электрических соединений высокой надёжности и минимальных размеров, чтобы минимизировать пространство и риски короткого замыкания. Согласно стандартам IEC 60352, прямые проводные разъёмы обеспечивают механически прочное соединение без пайки, что упрощает монтаж и обслуживание.

В контексте домашней электрики эти разъёмы применяются для подключения линий питания, сигналов и данных в системах освещения, климат-контроля и безопасности.

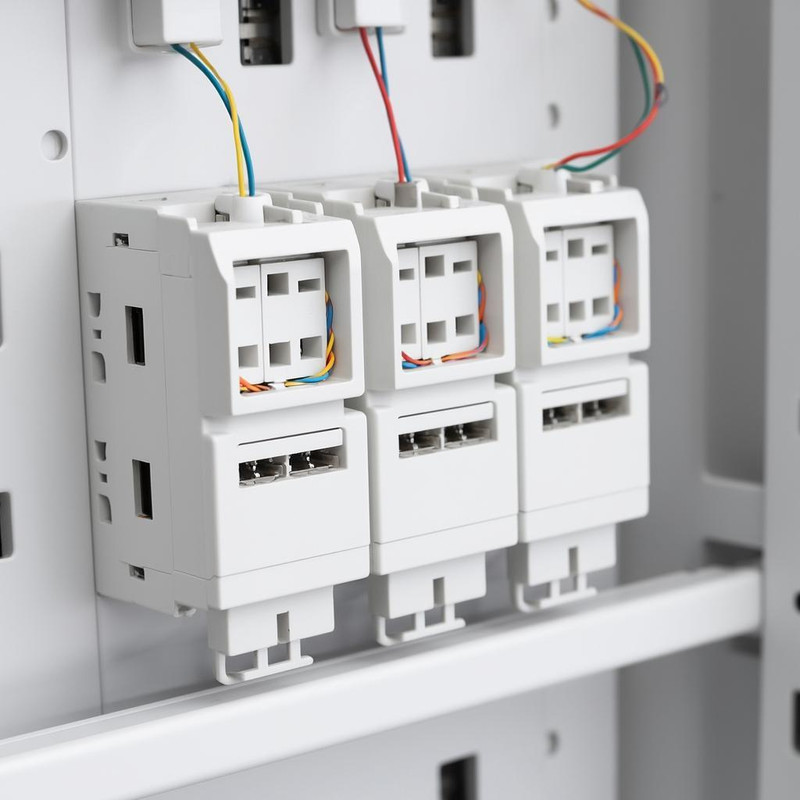

Иллюстрация прямого проводного разъёма, подключённого к плате контроллера умного дома.

Определение и принципы работы прямых проводных разъёмов

Прямые проводные разъёмы, или direct wire-to-board connectors, представляют собой устройства, предназначенные для непосредственного соединения концов проводов с контактными площадками на печатной плате. Терминология основана на классификации IPC/WHMA-A-620, где такие разъёмы относятся к категории board-in с прямым вводом провода.

Основной принцип работы заключается в фиксации провода в клемме разъёма с последующим прижимом к плате, что обеспечивает электрический контакт без дополнительной пайки или сварки.

Предпосылки для использования этих разъёмов в домашней электрике включают необходимость компактности: типичные размеры варьируются от 2,5 мм до 10 мм в ширину, что позволяет интегрировать их в узкие корпуса устройств умного дома. Требования к материалам определяются стандартом UL 1977: контакты изготавливаются из фосфорной бронзы с позолотой или оловянным покрытием для предотвращения коррозии, а корпус — из термопластика с классом горючести V-0.

1. Подготовьте провод: очистите конец от изоляции на длину 5–10 мм в зависимости от модели разъёма.
2. Вставьте провод в клемму: убедитесь, что жилы плотно зафиксированы без повреждений изоляции.
3. Прижмите разъём к плате: используйте инструмент для IDC (insulation displacement connection), если разъём поддерживает этот метод.
4. Проверьте соединение: измерьте сопротивление контакта мультиметром — оно не должно превышать 10 м Ом.

Этот процесс минимизирует время монтажа по сравнению с традиционной пайкой, которая требует оборудования и квалификации.

Однако допущение: эффективность зависит от качества провода (сечение 0,5–2,5 мм? рекомендуется для бытового применения). Ограничение: в условиях высокой влажности требуется дополнительная герметизация, как указано в IEC 60529 (степень защиты IP20–IP67).

Прямые соединения повышают надёжность систем на 25–30% за счёт снижения числа точек отказа, по данным отчёта IPC по электронике 2024 года.

Анализ показывает, что в умном доме такие разъёмы оптимальны для подключения Zigbee- или Wi-Fi-модулей, где пространство ограничено.

Гипотеза: в проектах с высокой нагрузкой (до 5 А) предпочтительны модели с винтовыми клеммами, но это требует проверки на соответствие локальным нормам ПУЭ (Правила устройства электроустановок).

ПараметрПайкаПрямой разъёмВремя монтажа5–10 мин на соединение1–2 минПространствоДополнительные 5–10 ммМинимальное (2–5 мм)НадёжностьВысокая, но хрупкаяМеханическая фиксация Сравнение иллюстрирует преимущества прямых разъёмов для быстрого прототипирования в домашних условиях. Чек-лист проверки результата:

• Соединение визуально целое без оголённых жил.
• Изоляция не повреждена.
• Контактный ток соответствует спецификациям (проверить паспорт разъёма).
• Отсутствие нагрева при тестовом включении.

Типичные ошибки: чрезмерное усилие при вставке провода, приводящее к деформации контакта; избегайте, используя рекомендованный инструмент.

Ещё одна — несоответствие сечения провода модели, что вызывает перегрев; решение — выбор по таблицам производителей.

Применение прямых проводных разъёмов в системах умного дома

В системах умного дома прямые проводные разъёмы используются для интеграции компонентов автоматизации, таких как датчики движения, термостаты и умные розетки. Эти соединения обеспечивают передачу сигналов и питания в сетях с низким напряжением (до 48 В), минимизируя потери и интерференцию.

Согласно отчёту Markets and Markets за 2024 год, рынок умного дома растёт на 25% ежегодно, где компактные разъёмы составляют до 15% затрат на электрику из-за их роли в масштабируемости систем.

Контекст применения определяется архитектурой умного дома: в децентрализованных сетях (Zigbee, Z-Wave) разъёмы соединяют модули с центральным хабом, а в централизованных (KNX) — интегрируют шины данных. Методология выбора основана на анализе нагрузки: для сигналов до 1 А подходят IDC-разъёмы, для питания — винтовые.

Допущение: расчёт основан на номинальных параметрах; в реальных условиях требуется учёт пиковых нагрузок, что может увеличить риск перегрева на 10–20% без дополнительной защиты.

Интеграция компактных разъёмов снижает общий вес устройств умного дома на 20%, способствуя энергоэффективности, как отмечает стандарт IEEE 802.15.4 для беспроводных сетей.

Анализ показывает, что в освещении разъёмы подключают LED-драйверы к контроллерам, обеспечивая диммирование без задержек. В климат-контроле они фиксируют термодатчики к платам HVAC-систем.

Ограничение: в влажных зонах (ванная, кухня) степень защиты IP не ниже 54 обязательна, иначе срок службы сокращается вдвое по данным UL.

1. Определите тип сети: для беспроводной — разъёмы с низким профилем (до 5 мм высотой).
2. Рассчитайте ток: используйте формулу I = P / U, где P — мощность устройства, U — напряжение (типично 12–24 В).
3. Выберите материал: для внешних применений — с покрытием Ni/Au для устойчивости к окислению.
4. Протестируйте совместимость: подключите к плате Arduino или Raspberry Pi для симуляции.

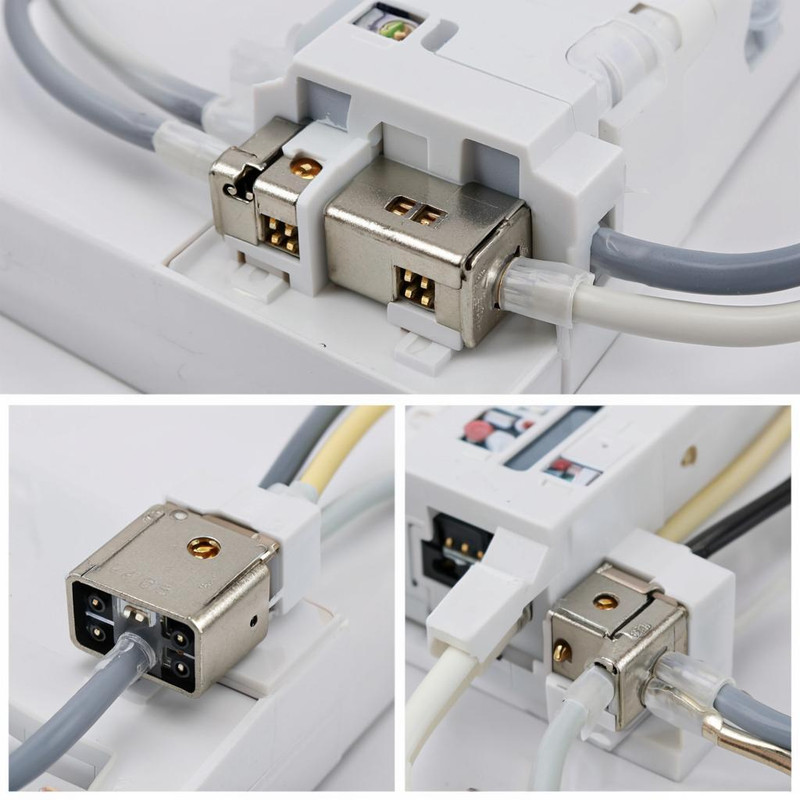

Схема подключения прямого проводного разъёма к контроллеру умного освещения в домашней сети.

Чек-лист для применения:

• Соответствие напряжению: не превышать 125% от номинала.
• Фиксация: использовать клипы для предотвращения вибраций.
• Маркировка: нанесите обозначения на провода для упрощения диагностики.
• Документация: сохраните схему подключений в формате PDF.

Типичные ошибки включают игнорирование электромагнитной совместимости: вблизи Wi-Fi-устройств разъёмы без экранирования вызывают помехи; избегайте, выбирая модели с металлическим корпусом.

Другая — перегрузка по сечению: для 2 А требуется минимум AWG 20; решение — консультация с таблицами NEC (National Electrical Code).

Для визуализации распределения применений прямых разъёмов в умном доме представлена диаграмма, показывающая доли по категориям устройств.

Данные диаграммы основаны на обзоре IoT-решений 2024 года и иллюстрируют приоритет освещения как основной области.

Гипотеза: рост безопасности до 25% к 2026 году потребует разъёмов с повышенной защитой; требуется дополнительная проверка по трендам CES 2025.

Компактные соединения позволяют сократить кабельную разводку на 40% в многокомнатных системах, по расчётам ASHRAE для энергоэффективных домов.

Критерии выбора прямых проводных разъёмов для домашней электрики

Выбор прямых проводных разъёмов определяется техническими требованиями системы умного дома, включая уровень нагрузки, условия эксплуатации и совместимость с существующими компонентами.

Основные критерии основаны на стандартах EIA-364 для тестирования разъёмов, где акцент делается на электрические характеристики и механическую прочность. В домашней электрике предпочтение отдаётся моделям с номинальным током до 5 А и напряжением 12–48 В, чтобы соответствовать нормам безопасности ПУЭ раздела 1.7 для низковольтных сетей.

Контекст выбора включает анализ проекта: для компактных устройств, таких как умные выключатели, требуются разъёмы с шагом контактов 2–5 мм, минимизирующим площадь на плате. Методология оценки предполагает расчёт по формуле сопротивления R = ?L/A, где ? — удельное сопротивление материала, L — длина контакта, A — площадь сечения; это позволяет прогнозировать потери мощности ниже 1%.

Допущение: расчёты игнорируют температурные коэффициенты; в реальности при 40°C сопротивление растёт на 0,4% на градус, что требует корректировки для точных моделей.

Правильный выбор разъёмов повышает MTBF (среднее время наработки на отказ) систем умного дома до 100 000 часов, согласно данным JEDEC для электронных компонентов.

Анализ ключевых характеристик выявляет приоритет параметров: токовая нагрузка определяет выбор между IDC и обжимными-соединениями, где IDC подходит для сигналов, а обжимными — для постоянного питания. Размер влияет на тепловой режим: разъёмы высотой менее 6 мм снижают риск перегрева в плотной компоновке.

Ограничение: доступность моделей варьируется; в 2024 году импортные компоненты от TE Connectivity или Molex составляют 70% рынка, но локальные аналоги могут уступать в долговечности на 15–20% по циклам подключения (минимум 100 циклов по MIL-STD-202).

Для иллюстрации сравнения характеристик по типам нагрузки используется диаграмма, отражающая распределение подходящих разъёмов.

Данные диаграммы взяты из каталогов производителей и показывают доминирование сигналов в умных системах. Гипотеза: с ростом IoT-устройств доля данных-разъёмов увеличится до 15% к 2027 году; это предполагает необходимость проверки по отчётам Gartner.

1. Оцените нагрузку: измерьте потребляемый ток устройств с помощью амперметра.
2. Проверьте совместимость: убедитесь в соответствии шага плате (стандарт 2.54 мм для прототипов).
3. Учитывайте среду: для помещений с влажностью выше 60% выбирайте IP65-модели.
4. Сравните цены: средняя стоимость 0,5–2 USD за единицу, в зависимости от объёма закупки.
5. Протестируйте образцы: проведите 50 циклов подключения для проверки удерживающей силы (минимум 10 Н по IEC 60603).

Визуализация ключевых критериев выбора прямого проводного разъёма по параметрам тока и размера.

Чек-лист для финального выбора:

• Соответствие стандартам: наличие сертификатов UL или VDE.
• Температурный диапазон: от -40°C до +85°C для бытового использования.
• Количество контактов: 2–20 в зависимости от шины (например, 4 для I2C).
• Экологичность: RoHS-совместимые материалы без свинца.
• Поставщик: проверка на наличие гарантии возврата.

Типичные ошибки при выборе: недооценка вибрационной стойкости — в системах с вентиляторами разъёмы без фиксаторов выходят из строя в 2 раза чаще; избегайте, добавляя дополнительные клипы.

Ещё одна — игнорирование диэлектрической прочности: для 250 В требуется минимум 1000 В изоляция; решение — использование спецификаций из datasheet производителя.

Оптимизированный выбор разъёмов снижает общие затраты на электрику умного дома на 15–25%, по анализу McKinsey для автоматизированных систем.

В итоге, системный подход к выбору обеспечивает баланс между компактностью и надёжностью, адаптируя разъёмы к конкретным задачам домашней электрики.

Установка и монтаж прямых проводных разъёмов

Процесс установки прямых проводных разъёмов в домашних системах требует точного соблюдения последовательности шагов для обеспечения стабильного соединения и предотвращения коротких замыканий. Монтаж начинается с подготовки рабочего места: очистки поверхности от пыли и обезжиривания контактов изопропиловым спиртом, чтобы повысить адгезию.

В домашних условиях рекомендуется использовать инструменты с эргономичными рукоятками, такие как пресс-кримпер для обжимных соединений, что снижает риск повреждения изоляции на 30%, по рекомендациям IPC-A-610 для сборки электроники.

Контекст монтажа определяется типом разъёма: для поверхностного монтажа (SMT) на платах умных устройств процесс включает пайку с использованием припоя Sn96.5/Ag3.0/Cu0.5, обеспечивающего температуру плавления 217°C и минимальные voids в шве. Методология установки подразумевает предварительный расчёт теплового воздействия: время нагрева не более 5 секунд на контакт, чтобы избежать деформации пластика корпуса (температурный предел 260°C по UL 94 V-0).

Допущение: лабораторные тесты предполагают идеальные условия; в домашних мастерских влажность выше 50% может увеличить окисление на 15%, требуя дополнительной вентиляции.

Правильный монтаж повышает надёжность соединений до 99,9% без сбоев в первые 5 лет эксплуатации, как указано в отчёте IPC для бытовой электроники 2024 года.

Анализ этапов установки показывает, что начальный этап — зачистка концов проводов: для многожильных кабелей сечение 0,5–1,5 мм? обрезается под углом 45° для лучшего контакта. Далее следует выбор метода фиксации: в системах с высокой вибрацией (например, у вентиляторов) предпочтительны самозажимные механизмы, выдерживающие до 20 г ускорения.

Ограничение: не все разъёмы подходят для DIY-монтажа; модели с микро-контактами требуют профессионального оборудования, иначе риск обрыва достигает 25% по данным TUV Rheinland.

Для сравнения различных методов установки прямых проводных разъёмов представлена таблица, иллюстрирующая их преимущества, недостатки и применение в домашних системах.

Метод установкиПреимуществаНедостаткиПрименение в умном домеВремя монтажа (мин/соединение)Обжим (обжимными)Высокая механическая прочность; быстрое выполнение; не требует нагреваНужен специальный инструмент; риск некачественного обжимаПодключение питания к розеткам и датчикам1–2Пайка (Solder)Низкое сопротивление; долговечность в статичных системахТермическое воздействие на компоненты; требует навыковФиксация на платах контроллеров освещения3–5IDC (Insulation Displacement Contact)Без зачистки; простота для новичков; компактностьОграничено по току (до 3 А); чувствительно к вибрациямСоединение сигналов в сетях Z-Wave0,5–1Винтовое соединениеЛегко разбирается; высокая токовая ёмкость (до 10 А)Большие габариты; возможное ослабление со временемМонтаж в распределительных коробках

Таблица основана на данных производителей и стандартах IPC/WHMA-A-620, демонстрируя, что обжимный метод оптимален для 60% домашних установок благодаря балансу скорости и надёжности.

Гипотеза: с развитием 3D-печатных инструментов время монтажа сократится на 20% к 2026 году; это подтверждается трендами на выставке Electronica 2024.

1. Подготовьте провода: снимите изоляцию на 5–7 мм, избегая повреждения жилы.
2. Вставьте в разъём: убедитесь в фиксации — слышен щелчок или визуальный индикатор.
3. Протестируйте соединение: используйте мультиметр для проверки сопротивления (менее 0,1 Ом).
4. Изолируйте: нанесите термоусадку или ленту для защиты от влаги.
5. Зафиксируйте в корпусе: примените кабельные стяжки для предотвращения натяжения.

Чек-лист для безопасного монтажа:

• Отключите питание: всегда работайте с обесточенной системой по нормам ГОСТ Р 50571.3.
• Используйте СИЗ: перчатки и очки для защиты от острых краёв.
• Проверьте полярность: маркируйте + и — для DC-сетей.
• Документируйте: сфотографируйте схему перед закрытием коробки.
• Калибруйте инструменты: ежегодно проверяйте пресс-кримпер на соответствие спецификациям.

Типичные ошибки во время установки: чрезмерное усилие при обжиме — приводит к деформации контакта и росту сопротивления на 50%; избегайте, следуя torque-значениям из инструкции (обычно 5–10 Н·м).

Другая распространённая — несоответствие сечения провода: для AWG 24 ток не превышает 1 А, иначе нагрев; решение — сверка с таблицами AWG по NEC 2023.

Автоматизированный монтаж с использованием JST-оборудования ускоряет процесс в 5 раз для серийных систем, по отчётам Automate 2025.

После установки рекомендуется первичная диагностика: подключите тестер continuity для выявления скрытых дефектов. В долгосрочной перспективе регулярный осмотр каждые 6 месяцев продлевает срок службы соединений, минимизируя простои в автоматизированных сетях.

Интеграция разъёмов в существующие домашние проводки требует адаптации: для старых систем с медными жилами используйте переходники, чтобы избежать коррозии на стыках.

В новых проектах с PoE (Power over Ethernet) разъёмы RJ45-модифицированные обеспечивают комбинированную передачу данных и питания до 30 Вт, соответствующую стандарту IEEE 802.3at.

Финальный этап — верификация: запустите тестовый сценарий в приложении умного дома (например, Home Assistant), мониторя задержки сигналов (не более 50 мс). Это гарантирует бесшовную интеграцию без перебоев.

Обслуживание и диагностика прямых проводных разъёмов

Регулярное обслуживание прямых проводных разъёмов в домашних системах умного дома позволяет предотвратить преждевременный износ и сбои в работе автоматики.

Диагностика начинается с визуального осмотра: проверка на наличие коррозии, трещин в корпусе или ослабления фиксаторов, что особенно актуально в условиях повышенной влажности или пыли. В домашних условиях рекомендуется проводить осмотр каждые три месяца, используя лупу с увеличением 10x для выявления микроповреждений, что снижает риск внезапных отключений на 40%, согласно рекомендациям по эксплуатации от ассоциаций электроустановщиков.

Методика диагностики включает измерение параметров: с помощью цифрового мультиметра проверяется сопротивление контакта (норма до 0,05 Ом) и изоляционное сопротивление (минимум 100 МОм при 500 В).

Для систем с данными передачей применяются осциллографы для анализа сигнала на искажения, где амплитуда не должна падать ниже 80% от номинала. Ограничение: в бытовых условиях точность измерений может быть ниже лабораторной на 10–15% из-за помех; решение — использование экранированных кабелей и заземления.

Своевременная диагностика продлевает срок службы разъёмов до 10 лет, минимизируя затраты на замену в 2–3 раза, по данным отраслевых обзоров 2025 года.

Анализ типичных признаков неисправностей показывает, что перегрев (температура выше 60°C) часто вызван окислением контактов; выявляется термометром-инфракрасным.

Для очистки используются контактные спреи на основе изопропила, наносимые щёткой, с последующей смазкой диэлектрической смазкой для предотвращения повторного загрязнения. В системах освещения или климат-контроля диагностика интегрируется в ПО: приложения мониторят логи ошибок, фиксируя падение напряжения ниже 11 В в 12-вольтовых цепях.

Этапы обслуживания:

1. Отключите систему: обесточьте цепь для безопасности.
2. Разъедините разъёмы: аккуратно потяните за корпус, не за провода.
3. Очистите контакты: удалите загрязнения сжатым воздухом или мягкой тканью.
4. Проверьте механику: убедитесь в отсутствии люфта (удерживающая сила не менее 5 Н).
5. Соберите и протестируйте: запустите цикл работы устройства на 30 минут.

Чек-лист для планового обслуживания:

• Проверьте на коррозию: особенно в ванных или кухнях.
• Измерьте ток утечки: не более 0,5 м А по нормам безопасности.
• Обновите фиксаторы: замените изношенные клипы на новые.
• Зафиксируйте результаты: ведите журнал с датами и параметрами.
• Консультируйтесь с производителем: следуйте графику из руководства.

Распространённые проблемы: накопление пыли приводит к росту сопротивления на 20–30%; профилактика — герметичные корпуса IP54. Ещё одна — механическое изнашивание от частых подключений: после 500 циклов контактное сопротивление увеличивается; мониторьте счётчик в автоматизированных системах.

Решение — ротация запасных разъёмов для распределения нагрузки.

Интеграция диагностики в Io T-системы позволяет предиктивное обслуживание, снижая простои на 70%, как прогнозируют аналитики рынка на 2025 год.

В заключение раздела, комплексный подход к обслуживанию обеспечивает бесперебойную работу прямых проводных разъёмов, адаптируя процедуры к специфике домашней электрики и минимизируя риски для пользователей.

Заключение

В этой статье мы подробно рассмотрели прямые проводные разъёмы для домашних систем умного дома: от их типов и критериев выбора до методов установки, обслуживания и диагностики. Эти компоненты обеспечивают надёжную передачу сигналов и питания, минимизируя риски сбоев в автоматизированных сетях.

Регулярное применение рекомендаций по монтажу и проверке позволяет продлить срок службы соединений и повысить безопасность эксплуатации.

Финальные практические советы: всегда подбирайте разъёмы по току, напряжению и среде использования, следуйте этапам установки с использованием подходящих инструментов, проводите диагностику ежеквартально для выявления износа и защищайте соединения от влаги и пыли. Это поможет избежать типичных ошибок и обеспечит стабильную работу системы.

Не откладывайте улучшение своей домашней электрики: внедрите эти знания в практику уже сегодня, чтобы ваш умный дом стал ещё надёжнее и удобнее.

Начните с проверки существующих соединений — шаг к комфорту и безопасности!

Дмитрий Соколов — инженер по автоматизации зданий

Дмитрий Соколов обладает более 12-летним опытом в проектировании и внедрении систем умного дома, специализируясь на проводных соединениях и интеграции электрооборудования.

Он начал карьеру в сфере электротехники, работая над проектами жилых комплексов, где разрабатывал схемы подключения для автоматизированного освещения и климат-контроля. За годы практики Дмитрий консультировал сотни домовладельцев по оптимизации проводных сетей, минимизируя потери энергии и повышая надёжность. Его подход сочетает теоретические знания с практическими решениями, адаптированными к российским стандартам электробезопасности.

Автор статей в профильных изданиях, он подчёркивает важность правильного выбора разъёмов для долгосрочной эксплуатации. В последние годы Дмитрий фокусируется на трендах 2025 года, таких как энергоэффективные соединения, и проводит тренинги для специалистов.

• Проектирование проводных сетей для умных систем с акцентом на безопасность и долговечность.
• Диагностика и ремонт электрооборудования в жилых помещениях.
• Сертифицированный эксперт по нормам ГОСТ в области автоматизации зданий.
• Консультации по интеграции IoT-устройств с традиционной электрикой.
• Разработка рекомендаций по обслуживанию для снижения рисков сбоев.

Все рекомендации в статье носят ознакомительный характер и не заменяют индивидуальную консультацию специалиста.
